Замена динамиков Nabi DreamTab HD8

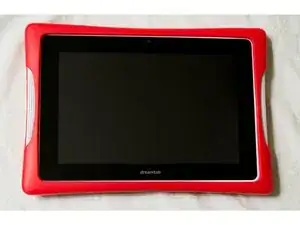

Установите Nabi DreamTab на неметаллическую поверхность так, чтобы экран находился вверх, а логотип DreamTab был ближе к вам.

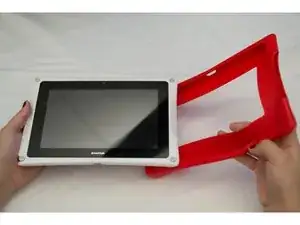

Снимите красный силиконовый чехол с Nabi DreamTab HD8.

Эти шаги относятся конкретно к включённому чехлу от производителя. Если у вас другой защитный чехол, пожалуйста, обратитесь к соответствующему руководству по снятию.

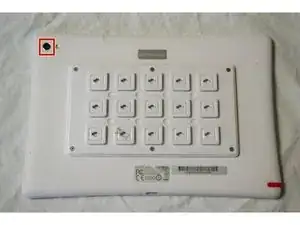

Переверните устройство так, чтобы маленькая черная круглая камера находилась в верхнем левом углу.

Переход за пределы этого шага аннулирует гарантию производителя. Если вы хотите продолжить, следуйте этим шагам внимательно.

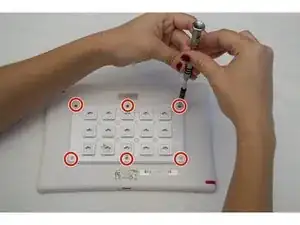

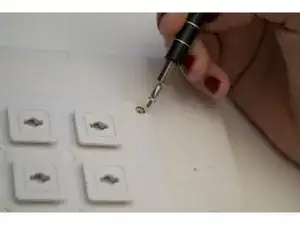

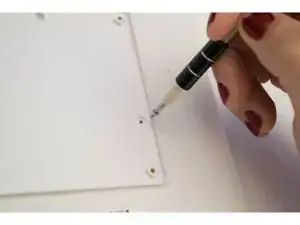

Удалите шесть винтов JIS #000 длиной 2,5 мм, крепящих пользовательскую решетку к задней панели.

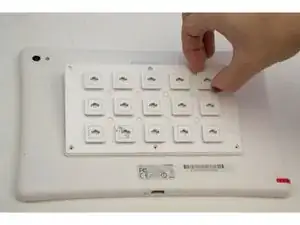

Схватите один из выступающих квадратов и аккуратно снимите заднюю панель. Уберите её в сторону для последующей сборки.

Эта деталь должна легко сниматься. Если у вас возникают трудности с её снятием, возможно, не все винты были полностью удалены. Проверьте и продолжите.

Не путайте золотые нити с винтами.

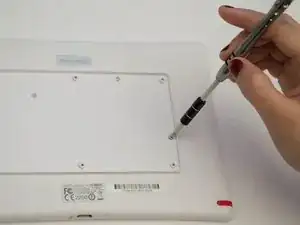

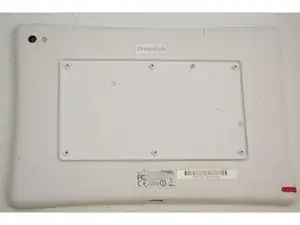

Удалите три винта длиной 3,5 мм с помощью отвертки J-0, крепящих заднюю панель к устройству.

Поверните верхнюю часть устройства к себе так, чтобы аудиоразъем находился с правой стороны устройства.

Аудиоразъем будет иметь небольшой символ наушников рядом с небольшим отверстием диаметром 3,5 мм.

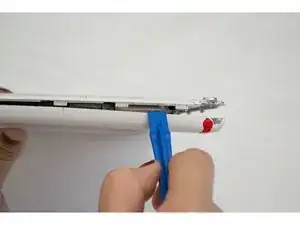

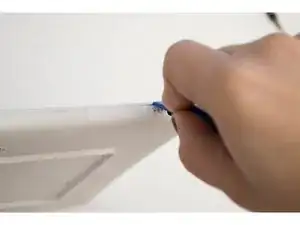

Вставьте пластиковый инструмент для открытия между передней и задней панелями вблизи аудиовыхода.

Осторожно подденьте устройство с умеренной силой, пока не услышите щелчок. Это звук разблокировки защелок.

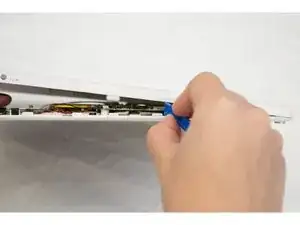

Перемещайтесь вдоль периметра всего устройства, используя такое же поднимающее движение, чтобы постепенно разделить переднюю и заднюю панели.

Как только края будут открыты, вернитесь к стартовой позиции рядом с аудиоразъемом.

Во время этого шага вы можете сломать некоторые части корпуса. Осторожно подденьте вокруг динамиков, аудиоразъема и разъемов для зарядного кабеля, чтобы уменьшить этот ущерб.

После того как вы завершите разделение передней и задней панелей, поставьте устройство обратно на стол, дисплеем вниз и камерой в верхнем левом углу.

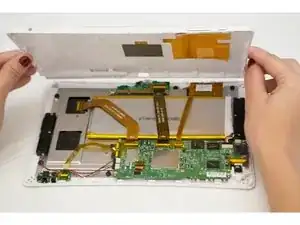

Снимите заднюю панель и поверните устройство на 180 градусов, при этом экран должен оставаться вниз.

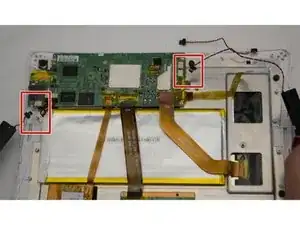

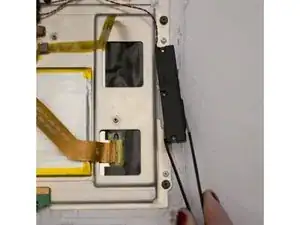

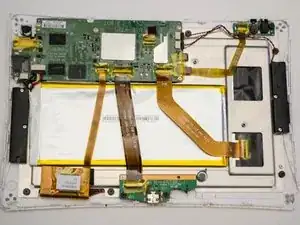

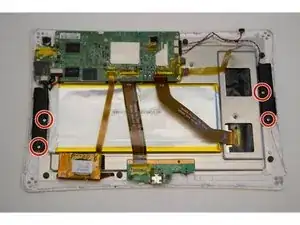

Динамики расположены по обе стороны от открытого устройства. Оба помечены как L и R для различия.

Удалите четыре винта Phillips #000 длиной 2,5 мм.

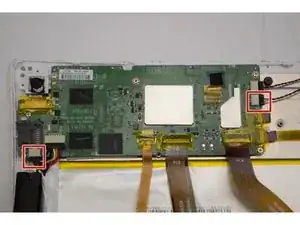

В дополнение к четырем винтам длиной 2,5 мм, динамики физически соединены с материнской платой с помощью кабелей.

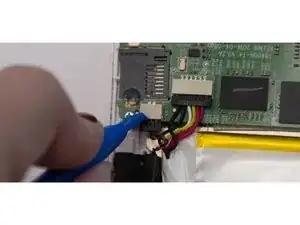

С помощью пластикового инструмента для открытия отключите разъемы в этом месте, чтобы полностью освободить динамики.

Эти компоненты очень плотно fit, поэтому убедитесь, что вы используете твердое давление, чтобы отсоединить разъемы. Избегайте проскальзывания пальцев, чтобы предотвратить травмы о другие острые компоненты устройства.
