Замена камеры Nabi 2S

Снимите красный резиновый чехол с устройства.

Убедитесь, что экран обращён от вас, а задняя крышка — к вам.

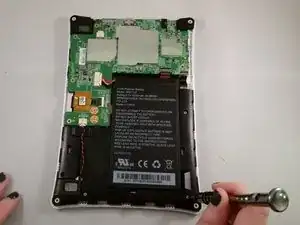

С помощью отвертки Phillips #0 открутите винты 3 мм против часовой стрелки в каждом углу пластиковой задней крышки. Всего будет четыре винта. Менее крупный чехол на задней крышке прикреплён к основной крышке, поэтому его не нужно снимать.

Используя пластиковый инструмент для открытия, снимите чехол.

Снятие чехла потребует немного усилий и силы. Рекомендуем использовать две руки и, если возможно, помощь другого человека. Это потребует определённой настойчивости.

Полезно сначала поддеть в углах, чтобы ослабить чехол.

После того как задний чехол будет ослаблен, снимите его с устройства, чтобы заменить или получить доступ к батарее.

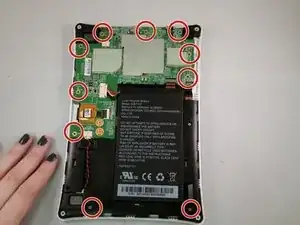

Открутите печатную плату от материнской платы с помощью отвертки Phillips #0, открутив десять винтов 4 мм вращением против часовой стрелки.

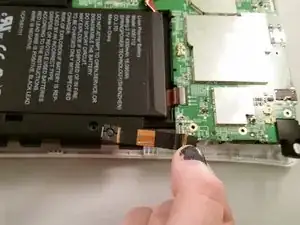

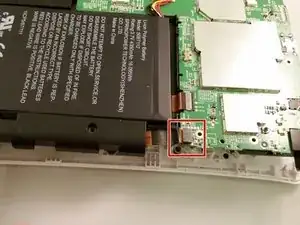

Камера прикреплена к печатной плате и прижата снизу. Аккуратно возьмитесь за часть, прикреплённую к печатной плате, и потяните вверх и в сторону от платы.

Осторожно вытащите камеру из-под печатной платы.

Камера приклеена к устройству с помощью клеевой ленты, поэтому не торопитесь с её удалением.
