Замена батареи Nabi DreamTab HD8

Разместите Nabi DreamTab экраном вверх на неметаллической поверхности так, чтобы логотип DreamTab оказался ближе всего к Вам.

Снимите красный силиконовый чехол с Nabi DreamTab HD8.

Эти шаги относятся к комплектному чехлу производителя. Если у Вас другой защитный чехол, обратитесь к руководству по его снятию.

Переверните устройство так, чтобы маленькая чёрная круглая камера находилась в верхнем левом углу.

Дальнейшие действия приведут к аннулированию гарантии производителя. Если Вы хотите продолжить, выполняйте шаги внимательно.

Отверните шесть винтов JIS #000 длиной 2,5 мм, крепящих фирменную решётку к задней панели.

Возьмитесь за один из выступающих квадратиков и аккуратно снимите заднюю панель. Отложите её для последующей сборки.

Эта деталь должна сниматься очень легко. Если возникают сложности, возможно, не все винты полностью выкручены. Проверьте и продолжайте.

Не путайте золотистую резьбу с винтами.

Отверните три винта 3,5 мм с помощью отвёртки J-0, крепящие заднюю панель к устройству.

Поверните верхнюю часть устройства к себе так, чтобы аудиовыход оказался с правой стороны устройства.

У аудиовыхода есть небольшой символ наушников рядом с отверстием диаметром 3,5 мм.

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями рядом с аудиовыходом.

Подденьте корпус, применяя умеренную силу, пока не услышите щелчок. Это звук освобождающихся защёлок.

Продвигайтесь по периметру устройства тем же приёмом поддевания, чтобы постепенно разделить переднюю и заднюю панели.

После того как края откроются, вернитесь к начальной позиции рядом с аудиовыходом.

На этом этапе возможно повреждение отдельных частей корпуса. Аккуратно подденьте вокруг динамиков, аудиовыхода и порта зарядного кабеля, чтобы минимизировать повреждения.

После разделения передней и задней панелей положите устройство на стол дисплеем вниз и камерой в верхнем левом углу.

Снимите заднюю панель и поверните устройство на 180 градусов, оставив экран вниз.

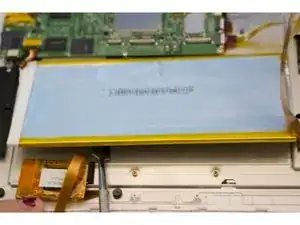

Перед снятием батареи учтите, что она зафиксирована прочным клеем. Сама батарея очень податлива и хрупка, поэтому обращайтесь с ней осторожно.

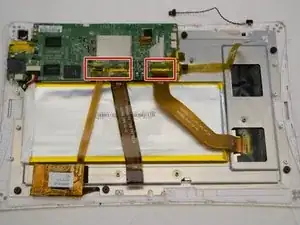

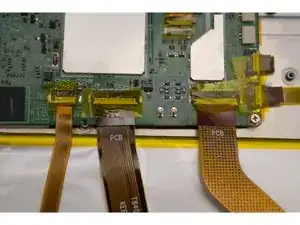

Удалите оставшуюся жёлтую пластиковую плёнку с окружающих разъёмов, чтобы было удобно извлечь батарею.

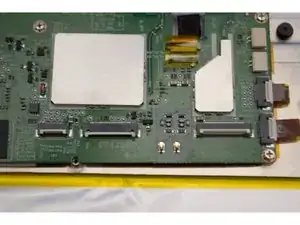

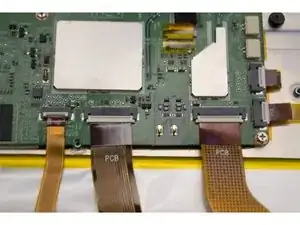

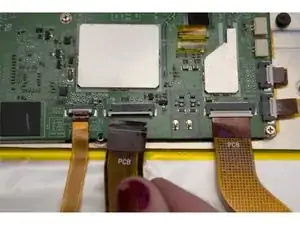

Отключите два пластиковых разъёма, перекрывающих батарею, от материнской платы.

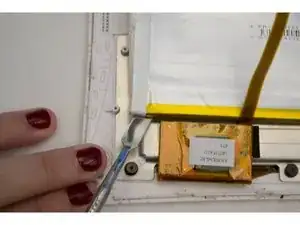

На изображениях показано использование металлической лопатки. Используйте пластиковую карту или пике для вскрытия, чтобы не проколоть батарею.

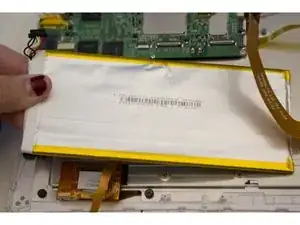

Просуньте пластиковую карту или пике между батареей и корпусом. Аккуратно подденьте батарею и извлеките её из корпуса.

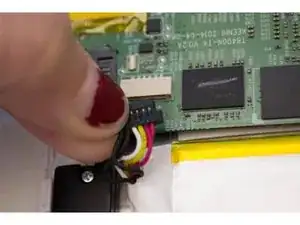

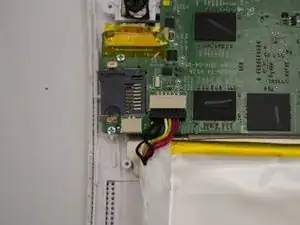

Отключите последний разъём батареи от материнской платы.

Извлеките батарею.
