Замена экрана Nabi Big Tab HD24

Расположите планшет перед собой экраном вниз, на поверхности стола.

Найдите четыре красных резиновых заглушки по углам.

Аккуратно снимите их пальцами, чтобы открыть доступ к винтам под ними.

Используйте отвёртку Phillips #1, чтобы выкрутить девять с половиной миллиметровые винты в каждом из четырёх углов.

Переверните планшет так, чтобы экран был сверху.

Найдите четыре маленьких отверстия по боковым сторонам планшета.

Два отверстия находятся внизу планшета, по одному с каждой боковой стороны, если смотреть на планшет спереди, как будто Вы им пользуетесь.

Не перепутайте эти отверстия с портом зарядки или USB-портами. На отверстиях изображён значок маленького вентилятора — логотип Nabi.

Вставьте металлическую лопатку в одно из отверстий и аккуратно откройте корпус, прикладывая плавное усилие вниз.

Повторите то же самое с тремя другими отверстиями.

Переверните устройство так, чтобы задняя панель была обращена к Вам.

Используйте пластиковое приспособление для вскрытия, чтобы аккуратно открыть устройство по шарнирам.

Будьте предельно осторожны при открытии, так как внутри проходят кабели, подключённые к передней и задней частям корпуса.

Найдите белый разъём, соединяющий заднюю панель с печатной платой на задней части дисплея.

Аккуратно вытяните пластиковый разъём прямо наружу.

Осторожно обращайтесь с алюминиевой фольгой, она легко рвётся.

Аккуратно приподнимите алюминиевую фольгу пальцами, чтобы открылся шлейфовый разъём.

Не пытайтесь отсоединить шлейфы от экрана, так как вокруг них прикреплён пластиковый элемент, приклеенный к металлическому дисплею.

Нажмите и удерживайте два фиксатора по бокам разъёма и отсоедините разъём от соединения.

Оставьте разъём отсоединённым, но не отделяйте его от металлического дисплея.

Используйте пластиковое приспособление для вскрытия и аккуратно вставьте его под серый пластиковый корпус вокруг шлейфа.

Надавите вниз, чтобы аккуратно отделять серый пластик от металлического дисплея.

Найдите два кабеля, идущие по обе стороны устройства в нижней части экрана.

Аккуратно захватите пальцами обе стороны белого пластикового элемента и медленно потяните вверх.

Не тяните за красный и чёрный кабели, так как они хрупкие и могут отсоединиться от разъёма.

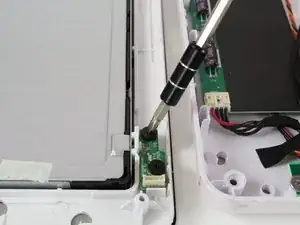

Выкрутите два чёрных винта длиной 4,5 мм с помощью отвёртки Phillips #1 и снимите печатную плату.

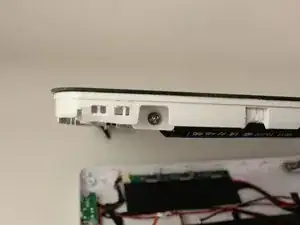

Необходимо снять плату, чтобы получить доступ к серебристому винту, который она закрывает.

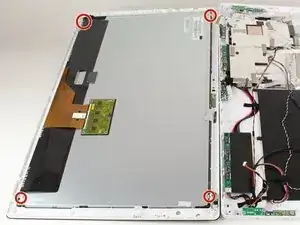

Выкрутите шесть с половиной миллиметровые серебристые винты, расположенные по углам дисплея.

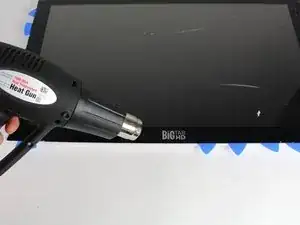

Используйте тепловую пушку, чтобы нагреть сторону экрана, которую Вы планируете открыть.

Равномерно распределяйте тепло по периметру экрана для наилучшего результата.

Не направляйте сильный нагрев на одну точку в течение длительного времени, это может привести к растрескиванию стекла.

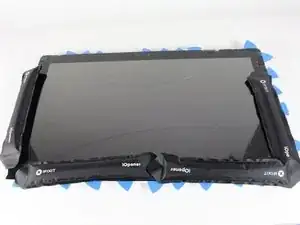

Поместите несколько iOpener'ов вдоль сторон экрана, которые Вы не нагреваете тепловой пушкой.

Расположите их по периметру устройства, чтобы тепло равномерно размягчало клей на экране.

Будьте осторожны при обращении с iOpener'ами — они горячие, а содержимое содержит гель, который может вызвать ожоги при попадании на кожу.

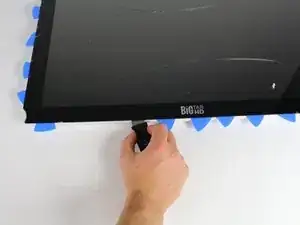

Вставьте лопатку между экраном и рамкой и покачивайте ею, чтобы ослабить стеклянный экран и отделить от корпуса.

Может потребоваться усилие и терпение, так как клей остаётся липким.

Как только между экраном и рамкой образуется щель, вставьте туда пластиковую полоску iFixit, чтобы зафиксировать открытие.

Постоянно вставляйте дополнительные полоски при расширении зазора, пока экран полностью не отделится от рамки.

Используйте пластиковое приспособление для вскрытия, чтобы аккуратно отсоединить экран от рамки.
