Замена аккумулятора Nabi Big Tab HD24

Разместите планшет экраном вниз на столе так, чтобы он был обращён к Вам.

Найдите четыре красных резиновых заглушки в углах.

Осторожно снимите их пальцами, чтобы открыть доступ к винтам под ними.

Отверткой Phillips #1 выкрутите по одному винту 9,5 мм в каждом из четырёх углов.

Переверните планшет так, чтобы экран был вверх.

Найдите 4 маленьких отверстия по бокам планшета.

Два отверстия находятся внизу планшета и по одному с каждой стороны при просмотре устройства спереди, как будто Вы им пользуетесь.

Не путайте эти отверстия с разъёмом зарядного устройства или USB-портами. Отверстия помечены значком маленького вентилятора — логотипом Nabi.

Вставьте металлическую монтажную лопатку в одно из отверстий и аккуратно отожмите корпус, применяя равномерное давление вниз.

Повторите для остальных трёх отверстий.

Переверните устройство так, чтобы задняя сборка была обращена к Вам.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать корпус от шарниров.

Будьте осторожны при открывании устройства — внутри проходят кабели, соединяющие переднюю и заднюю части.

Найдите белый разъём, который соединяет заднюю панель с платой на тыльной стороне дисплея.

Осторожно вытяните пластиковый разъём прямо наружу.

Осторожно с алюминиевой фольгой-скотчем — она легко рвётся.

Аккуратно поднимите алюминиевую фольгу пальцами, чтобы обнажить ленточный разъём.

Не тяните ленточные кабели со экрана — вокруг них приклеена пластиковая деталь к металлической части дисплея.

Крепко нажмите на два защёлкивающих рычага по бокам разъёма и отсоедините разъём от его контактов.

Оставьте разъём отключённым, но всё ещё прикреплённым к металлической части дисплея.

Используйте пластиковый инструмент для вскрытия и аккуратно подденьте его под серый пластмассовый корпус, окружающий ленточный кабель.

Приложите давление вниз, чтобы аккуратно отодрать серый пластик от металлической части дисплея.

Найдите два кабеля, идущие по обеим сторонам устройства в нижней части экрана.

Аккуратно захватите обе стороны белой пластиковой детали пальцами и мягко потяните прямо вверх.

Не тяните за красно-чёрный провод — он ненадёжен и может оторваться от разъёма.

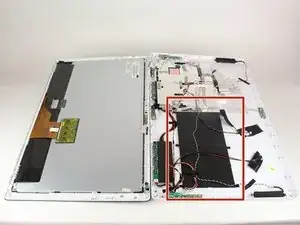

Найдите аккумулятор — большой чёрный прямоугольный компонент на стороне с платами.

Аккумулятор — литий-полимерная батарея McNair, модель: mlp2462113-4s.

Найдите пучок проводов, соединяющий аккумулятор с регулятором питания, расположенным рядом с аккумулятором.

Один пучок содержит два чёрных, один жёлто-белый и три красных провода, а другой — скрученные чёрный и белый провода, прилеплённые лентой рядом с первым пучком.

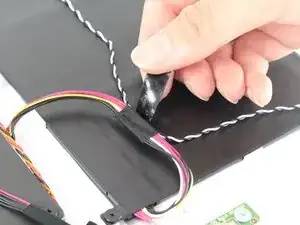

Снимите чёрную ленту, удерживающую два пучка проводов.

Пучок чёрного и белого проводов не подключён к аккумулятору, поэтому его отодвигание упростит извлечение аккумулятора.

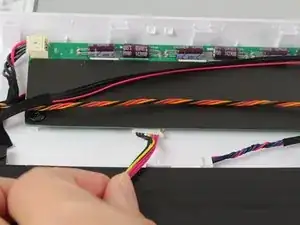

Найдите место подключения пучка проводов красного/чёрного/жёлтого к регулятору питания.

Отключите провода от регулятора питания, вытянув белый разъём прямо наружу.

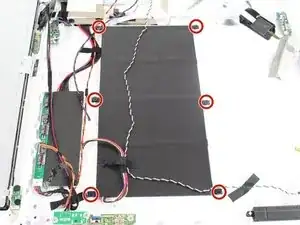

Открутите шесть чёрных винтов 4,5 мм Phillips #1, удерживающих аккумулятор на месте.

Поднимите аккумулятор и замените его на новый.
