Замена аккумулятора Nabi Jr

Снимите красный резиновый чехол с устройства. Он должен легко сняться.

Поверните устройство так, чтобы экран был обращён от вас.

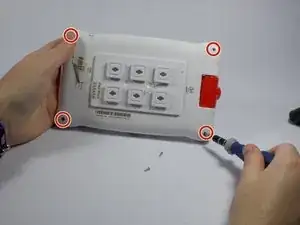

Используя отвертку с крестовым наконечником размера #00, удалите винты в каждом углу пластикового корпуса (всего 4 винта).

Снимите корпус устройства с помощью маленькой пластиковой аппликатора.

Для этого может понадобиться немного силы, не бойтесь приложить усилия.

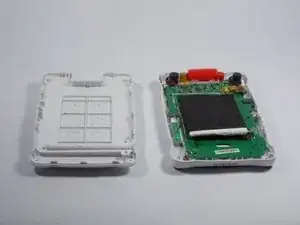

После того, как вы ослабите заднюю крышку, снимите её с устройства, чтобы получить доступ к внутренним частям.

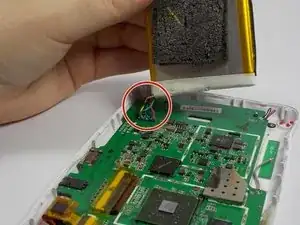

Поднимите аккумулятор от материнской платы.

Не отрывайте припаянные провода от платы.

Аккумулятор приклеен к материнской плате, может потребоваться немного потянуть, чтобы отделить его.

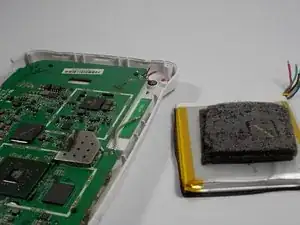

Удалите аккумулятор с материнской платы.

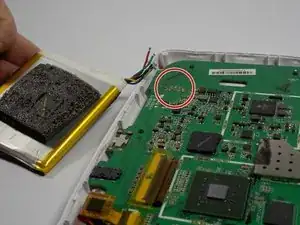

Отпаяйте цветные провода.

Обязательно запомните порядок подключения проводов к плате перед их отпаиванием.

Будьте осторожны при удалении припоя с цветных проводов аккумулятора. Паяльник будет очень горячим.

Замените старый аккумулятор на новый.

Припаяйте провода нового аккумулятора к контактам на материнской плате.

Будьте осторожны при пайке проводов. Паяльник будет очень горячим.

После полной пайки проводов, верните новый аккумулятор в первоначальное положение.

Закройте корпус, установив заднюю крышку обратно на устройство.

Потребуется немного силы.

Убедитесь, что аккумулятор не загораживает заднюю крышку.

После установки задней крышки закрутите четыре
