Замена разъёма для наушников Samsung Galaxy Tab 8.9

Вставьте пластиковый инструмент для раскрытия между задней крышкой и экраном Samsung Galaxy Tab 8.9 (как показано на фотографии).

Вставьте второй пластиковый инструмент для раскрытия на расстоянии 6 см (~2,4 дюйма) от первого инструмента.

Сдвиньте второй пластиковый инструмент вдоль кромки устройства, чтобы отделить заднюю крышку.

Снимите заднюю крышку руками.

Вставьте пластиковый инструмент для раскрытия между задней крышкой и экраном Samsung Galaxy Tab 8.9.

На расстоянии 6 см [2 дюйма] от первого пластикового инструмента вставьте второй пластиковый инструмент между задней крышкой и экраном.

Сдвиньте второй пластиковый инструмент вдоль кромки устройства, чтобы отделить заднюю крышку от экрана.

Откройте заднюю крышку руками.

Используйте пинцет, чтобы отслоить зелёную ленту, расположенную поверх двух гибких ленточных кабелей.

Вставьте лопаточку под оранжевую защёлку.

Осторожно приподнимите защёлку, чтобы отсоединить чёрный гибкий ленточный кабель от материнской платы.

Осторожно вытяните жёлтый гибкий ленточный кабель, чтобы отсоединить его от материнской платы.

Вставьте лопаточку под красный, чёрный и белый провода.

Подденьте и отсоедините аккумулятор от материнской платы.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить девять винтов длиной 1 мм, расположенных вокруг аккумулятора.

Используйте лопаточку, чтобы приподнять и отделить аккумулятор от его отсека.

Найдите материнскую плату и 5 разъёмов на ней.

Подденьте и отсоедините разъём от материнской платы плоской гранью лопаточки.

Повторите для оставшихся 4 разъёмов.

Используя крестовую отвёртку Phillips #00, выкрутите 3 винта (1 мм), которые расположены рядом с:

Камерой

Кнопками питания и громкости

Датчиком наклона

Плоской гранью лопаточки подденьте и приподнимите материнскую плату.

Отведите материнскую плату от отсека.

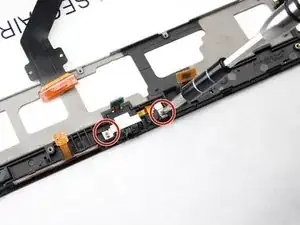

Используя крестовую отвёртку Phillips #00, выкрутите 2 винта (3 мм).

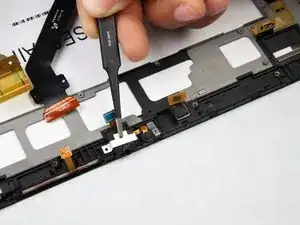

Снимите две металлические опорные скобы.

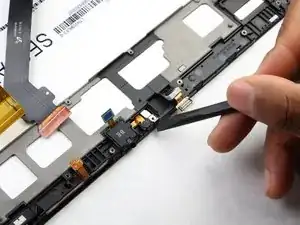

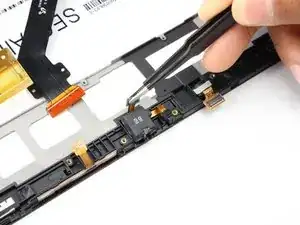

Поднимите узел разъёма для наушников.
