Замена передней панели iPad 4 GSM

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающимся подносом: убедитесь, что поднос свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы дотронуться.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если iOpener по-прежнему слишком горяч посередине, продолжайте использовать его, дождавшись небольшого остывания перед повторным нагревом. Правильно нагретый iOpener должен оставаться теплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и защитите себя от травм, заклеив стекло.

Наложите перекрывающиеся полосы прозрачного упаковочного скотча на дисплей iPad до полного покрытия лицевой панели.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъеме дисплея.

По возможности действуйте по остальной части руководства как указано. Однако после повреждения стекло, вероятно, продолжит трескаться во время работы, и может потребоваться использование металлического поддевателя, чтобы вынуть осколки.

Наденьте защитные очки, чтобы защитить глаза, и осторожно обращайтесь, чтобы не повредить ЖК-экран.

Поскольку в ходе этой процедуры возможно столкновение с осколками стекла, мы настоятельно рекомендуем надеть защитные очки для защиты от разлетающихся фрагментов.

Положите iOpener плоско вдоль правого края iPad, разровняв его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В кольце клея iPad есть небольшой зазор в верхнем правом углу устройства, примерно в 2,0 дюйма (~5 см) от верхнего края. Вы собираетесь воспользоваться этой слабостью.

Выравняйте инструмент по кнопке выключения звука. Вставьте кончик пластикового инструмента для открывания в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую острую часть инструмента, ровно настолько, чтобы расширить трещину.

Для того чтобы ввести заостренный кончик инструмента между стеклом и пластиком, может потребоваться усилие. Работайте терпеливо и осторожно, покачивая пластиковый инструмент взад и вперед по мере необходимости.

Убедитесь, что инструмент расположен в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента в зазоре между передним стеклом и пластиковой рамкой, вставьте пластиковую карточку в щель рядом с пластиковым инструментом.

Уберите пластиковый инструмент из iPad и протолкните карточку глубже под переднее стекло на глубину примерно ~0,5 дюйма.

Пока вы продолжаете освобождать клей с правой стороны iPad, повторно нагрейте iOpener и положите его на нижний край iPad.

Пока нижний край прогревается iOpener, начните освобождать клей с правого края iPad.

Проведите карточкой вдоль кромки iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться значительное усилие. Работайте осторожно.

Если вы видите кончик карточки под передним стеклом, немного вытяните карточку. Использование карточки на такой глубине не повредит ничего, но на ЖК-дисплей может попасть клей.

Возможно, придётся переместить разогретый iOpener обратно к правому краю iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если открывающая лопатка застрянет в клее, «прокатывайте» лопатку по краю iPad, продолжая ослаблять клей.

Перед тем как убрать первую лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не склеился вновь.

Снова разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие несколько шагов требуют предельной осторожности.

Wi‑Fi антенна прикреплена к правому нижнему краю задней крышки iPad с помощью винтов и кабеля. Из‑за ориентирования антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повреждая тонкие соединения, прикрепляющие антенну к нижней части iPad. Следуйте следующим шагам внимательно.

Проведите лопаткой вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не ведите лопатку дальше правого нижнего угла. Это может повредить Wi‑Fi антенну.

На этом шаге нужно вести лопатку вдоль правого нижнего края передней панели. Wi‑Fi антенна находится очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её чуть‑чуть, так чтобы около 1/8" (3 мм) наконечника оставалось под передним стеклом.

Проведите кончиком лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi антенной.

Как только вы пройдёте мимо Wi‑Fi антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте лопатку на всю глубину.

Сдвиньте лопатку вправо, освобождая клей, фиксирующий Wi‑Fi антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad с помощью винтов и кабеля. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижнего края iPad, вытягивая лопатку настолько, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдёт мимо кнопки.

Если клей по нижнему краю слишком остыл, разогрейте iOpener, чтобы подогреть клей в рабочей зоне.

Не разогревайте iOpener более минуты за раз и всегда дайте как минимум две минуты перед повторным разогревом.

Продолжайте освобождать клей по всей нижней кромке iPad.

На моделях iPad 4 вставляйте лопатку на глубину не более 1/2 дюйма (10 мм) в этой области, чтобы не повредить ленточный кабель кнопки «Домой».

Оставьте лопатку зажатой под передним стеклом рядом с кнопкой «Домой».

Разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Ведите лопатку вдоль верхнего края iPad, слегка вытягивая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, возможно потребуется значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener вдоль верхнего края и продолжайте. Если iOpener остыл слишком сильно, разогрейте его.

Если лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите лопатку вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Ведите лопатку вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Ленточный кабель дигитайзера находится примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда вы окажетесь примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля цифроанализатора находится всего в ~1" (25 мм) от низа iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В таком случае поддвиньте медиатор под край iPad в месте, где переднее стекло всё ещё приклеено, и «перережьте» клей.

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от iPad.

Остерегайтесь оставшегося клея и используйте медиатор, чтобы разрезать клей, который всё ещё держит переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед повторной установкой стекла.

Снимите четыре винта Phillips #00 длиной 2 мм, закрепляющие ЖК-дисплей на алюминиевой раме.

Нижний левый винт закрыт разъёмом ленточного кабеля кнопки «Домой». Осторожно отведите ленточный кабель кнопки «Домой» в сторону, чтобы снять нижний левый винт.

Используя пластиковый монтажный инструмент или лопатку, приподнимите правый край ЖК-дисплея из корпуса iPad.

Поверните ЖК-дисплей вокруг его левого края и положите его на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК-дисплея. Ленточный кабель хрупок и может порваться при чрезмерном сгибе.

Кончиком лопатки отогните кусочек ленты, закрывающий разъём ленточного кабеля ЖК-дисплея.

Поднимите фиксирующий язычок на ZIF-разъёме ленточного кабеля ЖК-дисплея.

Пальцами или пинцетом вытащите ленточный кабель ЖК-дисплея из гнезда на плате.

Если ЖК-дисплей не включается после подключения ZIF-разъёма при сборке, возможно, придётся принудительно перезагрузить iPad, удерживая кнопку питания и кнопку «Домой» не менее десяти секунд до появления логотипа Apple.

Не касаясь передней части ЖК-дисплея, снимите ЖК-дисплей с передней панели.

Если имеется, снимите кусочек электроизоляционной ленты, закрывающий антенну Wi‑Fi, кабель динамика и ленточный кабель кнопки «Домой».

Поднимите фиксирующий язычок на ZIF-разъёме ленточного кабеля кнопки «Домой».

С помощью пинцета вытащите ленточный кабель кнопки «Домой» прямо из его гнезда на плате.

Выведите ленточный кабель кнопки «Домой» из его выемки в задней крышке.

Кончиком лопатки отогните кусочек ленты, фиксирующей ленточный кабель цифроанализатора к плате.

Поднимите фиксирующий язычок на обоих ZIF-разъёмах ленточных кабелей цифроанализатора.

Плоским концом лопатки ослабьте клей под ленточным кабелем цифроанализатора.

Вытяните ленточный кабель цифроанализатора прямо из его гнёзд на плате.

Отогните ленточный кабель цифроанализатора и плоским концом лопатки освободите клей, держащий кабель на задней алюминиевой крышке.

Пальцами вытащите ленточный кабель цифроанализатора из его выемки в алюминиевой раме.

Снимите переднюю панель с iPad.

Сборка кнопки «Домой» приклеена к передней панели с помощью клея. Рекомендуется использовать нагреватель iOpener для размягчения клея.

Поместите iOpener в микроволновку и разогрейте его одну минуту на максимальной мощности (или всего , если вы используете новый гелевый iOpener).

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Рекомендуем подождать не менее двух минут перед повторным подогревом iOpener.

Поместите iOpener поверх кнопки «Домой» на переднем крае дисплея.

Осторожно отлейте ленточный кабель кнопки «Домой» от передней панели.

Подденьте пластиковый инструмент для вскрытия под правую сторону узла кнопки «Домой» и подденьте вверх, отпуская клей с этой стороны.

Повторив описанную выше технику, освободите клей с левой стороны кнопки «Домой».

Поднимите крепление кнопки «Домой» и снимите его с передней панели.

Вставьте край пластикового инструмента для вскрытия под край монтажной скобы кнопки «Домой».

Сдвигайте пластиковый инструмент вдоль скобы удерживающей пружины, отпуская клей.

Снимите кнопку «Домой» вместе с монтажной скобой с передней панели.

Крепление камеры приклеено к передней панели. Рекомендуется использовать iOpener для размягчения клея.

Следуйте инструкциям по нагреву iOpener, описанным в разделе «Нагрев iOpener» в начале этого руководства.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Рекомендуем подождать как минимум две минуты перед повторным нагревом iOpener.

Разместите iOpener над фронтальной камерой на переднем крае верхней части дисплея.

Используйте плоский конец лопатки, чтобы отжать крепление камеры от клея, фиксирующего его на передней панели.

Крепление камеры сдвинется примерно на 2 мм вправо или влево в зависимости от того, в какую сторону вы будете его отжимать.

Поднимите и снимите крепление камеры с передней панели.

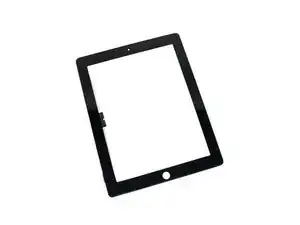

Передняя панель остается.
