Замена платы разъёма для наушников iPad 4 GSM

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся подставкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы его трогать.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Не допускайте перегрева iOpener во время ремонта. Перегрев может вызвать разрыв iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener по центру всё ещё слишком горячий, чтобы трогать, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Извлеките нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Используйте инструмент для извлечения SIM-карты или разогнутую скрепку, чтобы извлечь лоток SIM.

Выньте лоток SIM из его слота и извлеките его из iPad.

Если вы заменяете SIM-карту, извлеките её из лотка и установите новую.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полоски прозрачного упаковочного скотча внахлёст на экран iPad, пока вся передняя панель не будет закрыта.

Это удержит осколки и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и может понадобиться металлический инструмент для поддевания, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Поскольку в процессе вы можете работать с битым стеклом, мы настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разгладьте его так, чтобы была хорошая контактная поверхность между iPad и iOpener.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу на клейком кольце iPad есть небольшой зазор, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этой уязвимостью.

Выравняйте инструмент по кнопке отключения звука. Вставьте кончик пластикового инструмента для вскрытия в зазор между передним стеклом и пластиковой рамкой. Вставляйте только самую кончик инструмента, чуть расширяя трещину.

Может потребоваться некоторое усилие, чтобы зафиксировать кончик инструмента между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковый инструмент взад-вперёд по необходимости.

Убедитесь, что вы помещаете инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор рядом с пластиковым инструментом для вскрытия.

Удалите пластиковый инструмент из iPad и протолкните лопатку глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над отделением клея на правой стороне iPad, повторно нагрейте iOpener и поместите его снова на нижний край iPad.

Пока нижний край прогревается iOpener, начните отслаивать клей с правого края iPad.

Проводите пластиной для вскрытия вдоль края iPad, освобождая клей по мере продвижения.

Клей очень прочный, может потребоваться значительная сила. Работайте аккуратно.

Если вы видите наконечник пластины под передним стеклом, вытяните пластину чуть-чуть. Хотя использование пластины на такой глубине не повредит ничего, это может оставить клей на ЖК-экране.

Возможно, потребуется снова приложить разогретый iOpener к правому краю iPad при отслаивании клея. Это зависит от того, как сильно iPad остыл во время работы.

Если пластина для вскрытия застревает в клее, «прокатите» пластину вдоль боковой стороны iPad, продолжая освобождать клей.

Прежде чем вынуть первую пластину из нижнего угла iPad, вставьте вторую пластину под правый край переднего стекла, чтобы клей не слипался снова.

Повторно разогрейте iOpener и переместите его к верхнему краю iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за ориентации антенны крайне важно действовать осторожно, иначе можно необратимо повредить Wi‑Fi‑антенну.

Вам нужно освободить клей, удерживающий антенну к передней панели, не повредив тонкие элементы крепления антенны к нижней части iPad. Следуйте следующим шагам внимательно.

Проведите пластину для вскрытия вокруг нижнего правого угла iPad, освобождая клей в этой области.

Не проводите пластину дальше нижнего правого угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге нужно вести пластину вдоль нижнего правого края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко повреждается, если клей отслаивать неправильно.

Не вынимайте пластину полностью из‑под переднего стекла, а вытяните её чуть‑чуть так, чтобы около 1/8" (3 мм) наконечника оставалось под стеклом.

Проведите наконечником пластины вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), вставьте пластину на всю её глубину.

Проводите пластиной вправо, освобождая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, чтобы при снятии панели антенна не была повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая пластину достаточно, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда пластина пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, разогрейте iOpener, чтобы согреть клей в месте работы.

Не разогревайте iOpener более минуты за раз и всегда ждите как минимум две минуты перед повторным разогревом.

Продолжайте освобождать клей по всему нижнему краю iPad.

На моделях iPad 4 вставляйте пластину на глубину не более 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте пластину зажатой под передним стеклом рядом с кнопкой «Домой».

Повторно разогрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой зоне.

Проводите пластиной вдоль верхнего края iPad, вытягивая её чуть‑чуть, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не поскользнуться и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener на верхний край и продолжайте работу. Если iOpener остыл слишком сильно, разогрейте его снова.

Если пластина застревает в клее, «прокатите» пластину, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите пластину вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad ради удобства. Однако если клей всё ещё липкий, снова разогрейте iOpener и положите его на левый край во время работы.

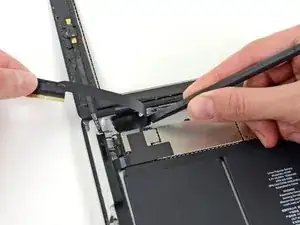

Проведите открывающей лопаткой вдоль левого края iPad, отрывая клей по ходу движения. Клей здесь тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не входит слишком глубоко (макс. 1/2 дюйма) 10 мм, чтобы не повредить дигитайзер.

Кабель дигитайзера находится примерно в 2" (50 мм) от нижнего края iPad. Прекратите движение лопатки, когда вы окажетесь примерно в 2.25" (60 мм) от нижнего края iPad.

Используя лопаточку, которая всё ещё находится под нижним краем iPad, оторвите клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера всего лишь в ~1" (25 мм) от нижнего края iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

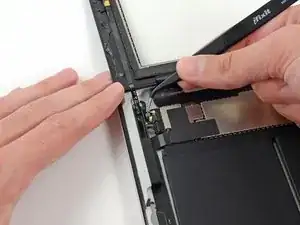

Используя одну из лопаточек, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторый клей по периметру iPad мог снова прилипнуть. В этом случае проведите лопаткой под краем iPad там, где переднее стекло всё ещё приклеено, и "перережьте" клей.

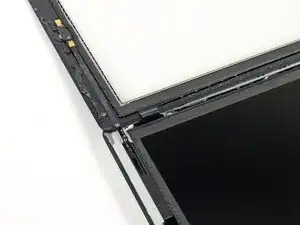

Держа iPad за верхний и нижний правые углы, отведите переднее стекло от корпуса iPad.

Осторожно с возможными остатками клея — используйте лопаточку, чтобы перерезать любой клей, который всё ещё удерживает переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК‑экрана перед установкой стекла.

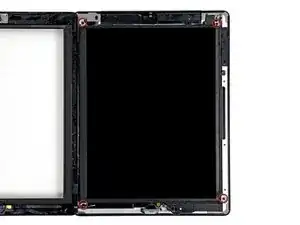

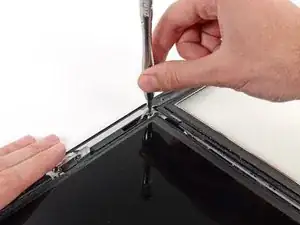

Снимите четыре винта Phillips #00, 2 мм, крепящих ЖК‑экран к алюминиевой рамке.

Нижний левый винт закрыт коннектором шлейфа кнопки Home. Осторожно отведите шлейф кнопки Home в сторону, чтобы снять нижний левый винт.

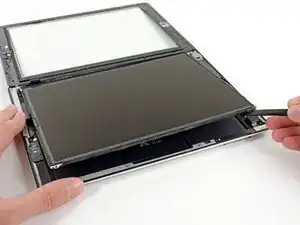

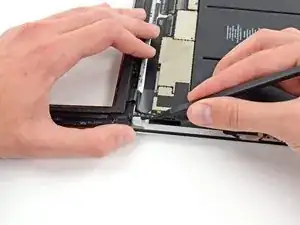

Используя пластиковый инструмент для поддевания или лопаточку, приподнимите правый край ЖК‑экрана и выньте его из iPad.

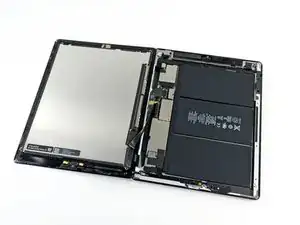

Поверните ЖК‑экран по его левому краю и положите его на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК‑экрана. Шлейф хрупкий и может порваться при чрезмерном изгибе.

Используя наконечник лопатки, отогните кусочек ленты, закрывающий разъём шлейфа ЖК‑экрана.

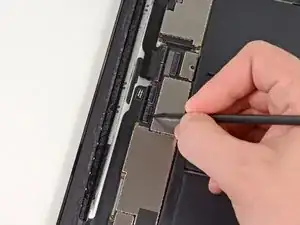

Поднимите держатель‑защёлку на ZIF‑разъёме шлейфа ЖК‑экрана.

Пальцами или пинцетом вытяните шлейф ЖК‑экрана из его гнезда на плате.

Если ЖК‑экран не включается после повторного подключения ZIF‑разъёма при сборке, возможно, потребуется принудительно перезапустить iPad, удерживая кнопку питания и кнопку Home не менее десяти секунд, пока не появится логотип Apple.

Не касаясь передней стороны ЖК‑экрана, поднимите ЖК‑экран с передней панели.

Если присутствует, снимите полоску изоленты, закрывающую Wi‑Fi антенну, кабель динамика и шлейф кнопки Home.

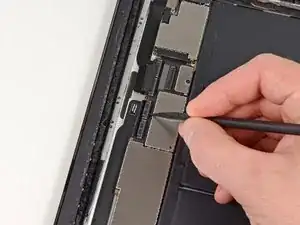

Поднимите держатель‑защёлку на ZIF‑разъёме шлейфа кнопки Home.

Используйте пинцет, чтобы вытащить шлейф кнопки Home прямо из его гнезда на плате.

Выведите шлейф кнопки Home из его канавки в задней крышке.

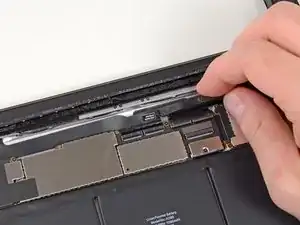

Наконечником лопатки отогните кусочек ленты, фиксирующей шлейф дигитайзера к плате.

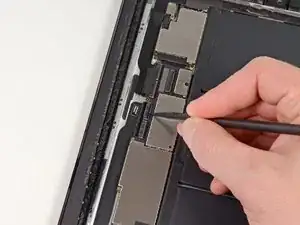

Поднимите держатель‑защёлку на обоих ZIF‑разъёмах шлейфа дигитайзера.

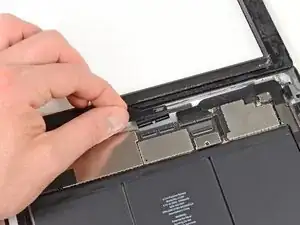

Плоским концом лопатки ослабьте клей под шлейфом дигитайзера.

Вытяните шлейф дигитайзера прямо из его гнезд на плате.

Отогните шлейф дигитайзера и плоским концом лопатки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

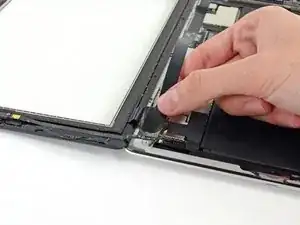

Пальцами вытащите шлейф дигитайзера из его посадочного места в алюминиевой рамке.

Снимите переднюю панель с iPad.

Отклейте и удалите кусок электрической ленты, закрывающей разъёмный кабель в сборке разъёма для наушников.

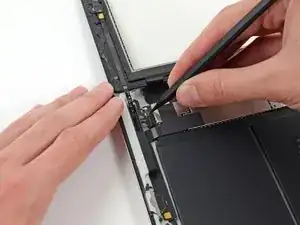

С помощью наконечника лопатки поднимите фиксирующую защёлку на обоих ZIF-разъёмах, удерживающих кабель разъёма для наушников на плате логики.

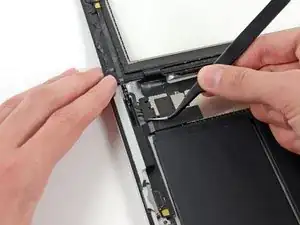

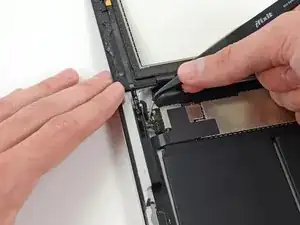

Подденьте плоский конец лопатки под кабель сборки разъёма для наушников, чтобы освободить клей, фиксирующий его к задней алюминиевой рамке.

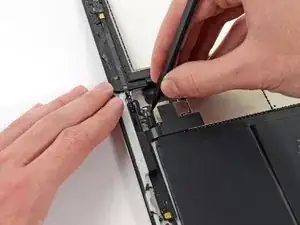

Потяните кабель сборки разъёма для наушников прямо из его гнезда на плате логики.

Отклейте и удалите кусок ленты, закрывающей ZIF-разъём кабеля SIM-платы.

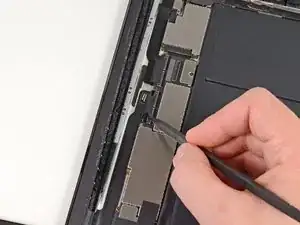

Поднимите фиксирующую защёлку на ZIF-разъёме кабеля SIM-платы.

С помощью наконечника лопатки вытяните кабель SIM-платы прямо из его гнезда на плате логики.

Удалите три винта Phillips #00 длиной 1,75 мм, крепящие SIM-плату к алюминиевой рамке.

Удерживая кабель сборки разъёма для наушников в стороне, снимите SIM-плату с iPad.

При отводе кабеля сборки разъёма для наушников остерегайтесь тянуть слишком сильно за разъём наушников, чтобы не оторвать его.

Отклейте и удалите полоску клейкой ленты, покрывающую сборку разъёма для наушников.

Удалите один винт Phillips #0 длиной 2,6 мм, крепящий кабель камеры к сборке разъёма для наушников.

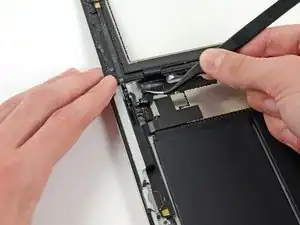

С помощью плоского конца лопатки отожмите фронтальную камеру от её гнезда на сборке разъёма для наушников.

Не убирая лопатки, сдвиньте её вправо, чтобы освободить клей, удерживающий кабель камеры.

С помощью наконечника лопатки поднимите фиксирующую защёлку ZIF-разъёма кабеля микрофона.

Подденьте наконечником лопатки ленточный кабель микрофона и извлеките его из ZIF-разъёма.

Сдвиньте лопатку влево, чтобы освободить клей, удерживающий ленточный кабель микрофона на сборке разъёма для наушников.

Используя плоский конец лопатки, подденьте кабель антенного соединителя и извлеките его из гнезда на плате сборки разъёма для наушников.

Поднимите фиксирующую защёлку, удерживающую разъём ленточного кабеля кнопок громкости/питания на плате сборки разъёма для наушников.

Извлеките ленточный кабель кнопки громкости из его ZIF-разъёма.

Снимите следующие винты со сборки разъёма для наушников:

Пять винтов Phillips #0 длиной 2,6 мм

Два широкоголовых винта Phillips #00 длиной 2,2 мм

Два винта Phillips #00 длиной 2,6 мм

Эти винты ввернуты под углом в алюминиевую рамку. Держите отвёртку так, чтобы она была в одной линии с винтом, чтобы избежать срыва шлица.

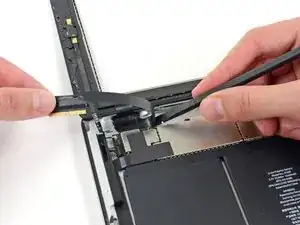

Удерживая ленточный кабель сборки разъёма для наушников, аккуратно потяните сборку параллельно iPad в направлении нижней части устройства.

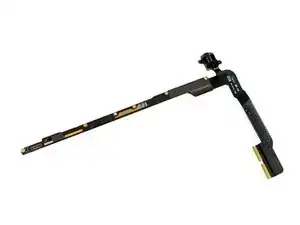

Схватив сборку разъёма для наушников обеими руками, извлеките её из iPad, следя за тем, чтобы кабели не застряли.

С помощью плоского конца лопатки отожмите заднюю камеру от её гнезда на нижней стороне платы сборки разъёма для наушников.

Плата разъёма для наушников остаётся.
