Замена антенны Wi‑Fi iPad 4 CDMA

Рекомендуем очистить микроволновую печь перед началом — любая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых с вращающимся поддоном: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его почти слишком горячо трогать.

В ходе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он вздут.

Если середина iOpener по-прежнему слишком горячая для касания, продолжайте работать, ожидая его дополнительного остывания перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячей центральной части.

iOpener будет очень горячим, поэтому при обращении с ним будьте осторожны. Используйте прихватку при необходимости.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Повторяем: поскольку в ходе процедуры вы можете работать с разбитым стеклом, настоятельно рекомендуем надеть защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разровняв его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой зазор в кольце клея, примерно в 2,0 дюйма (~5 см) от верхней части iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для поддевания в зазор между передним стеклом и пластиковой рамкой. Вставьте только самую острую часть инструмента, столько, чтобы расширить трещину.

Возможно, потребуется некоторое усилие, чтобы зафиксировать кончик инструмента между стеклом и пластиком. Работайте терпеливо и аккуратно, расшатывая пластиковый инструмент туда‑обратно по мере необходимости.

Убедитесь, что вы разместили инструмент в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Удерживая кончик пластикового инструмента wedged между передним стеклом и пластиковой рамкой, вставьте пластиковую лопатку в зазор прямо рядом с инструментом.

Удалите пластиковый инструмент из iPad и протолкните лопатку дальше под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над отслаиванием клея с правой стороны iPad, подогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите лопатку вдоль кромки iPad, освобождая клей по ходу движения.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик лопатки под передним стеклом, вытащите лопатку немного. Хотя использование лопатки на такой глубине ничего не повредит, на ЖК‑дисплей может попасть клей.

Может потребоваться переместить нагретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку по боковой стороне iPad, продолжая ослаблять клей.

Перед тем как вынуть первую монтажную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край переднего стекла, чтобы клей не слипся снова.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad винтами и кабелем. Из‑за ориентации антенны крайне важно действовать осторожно, иначе антенна может быть безвозвратно повреждена.

Вам нужно будет освободить клей, удерживающий антенну к передней панели, не повредив тонкие элементы, прикрепляющие антенну к нижней части iPad. Тщательно следуйте следующим шагам.

Просуньте монтажную лопатку вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите лопатку дальше правого нижнего угла. Это может повредить Wi‑Fi‑антенну.

На этом шаге требуется перемещать монтажную лопатку вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко разрезается, если клей освобождается неправильно.

Не вынимайте лопатку полностью из‑под переднего стекла, а потяните её лишь немного так, чтобы примерно 1/8" (3 мм) кончика оставалось под передним стеклом.

Проводите кончиком монтажной лопатки вдоль нижнего края iPad, освобождая клей в зоне Wi‑Fi‑антенны.

Когда вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте монтажную лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, крепящий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отделяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней стороны iPad, вынимая монтажную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка окажется за кнопкой.

Если клей вдоль нижнего края слишком остыл, повторно нагрейте iOpener, чтобы разогреть клей в зоне работы.

Не нагревайте iOpener более одной минуты за раз и всегда выдерживайте как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте лопатку в этой области на максимальную глубину 1/2 дюйма (10 мм), чтобы не повредить шлейф кнопки «Домой».

Оставьте монтажную лопатку зажатой под передним стеклом возле кнопки «Домой».

Повторно нагрейте iOpener в микроволновке и поместите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проводите монтажную лопатку вдоль верхнего края iPad, немного вынимая её, чтобы обойти кронштейн фронтальной камеры.

Клей в этой зоне очень густой, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей остыл слишком сильно, положите iOpener на верхний край и продолжайте работу. Если iOpener остыл, нагрейте его снова.

Если монтажная лопатка застревает в клее, «прокатывайте» лопатку, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите монтажную лопатку вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё очень липкий, повторно нагрейте iOpener и положите его на левый край во время работы.

Проводите монтажную лопатку вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за оцифровщика по всей левой стороне. Убедитесь, что лопатка не вставлена слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить оцифровщик.

Шлейф оцифровщика находится примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда вы будете примерно в 2.25" (60 мм) от нижней части iPad.

Используя медиатор для вскрытия, который всё ещё находится под нижним краем iPad, освободите клей в нижнем левом углу.

Нижняя часть кабеля цифрозонака (digitizer) находится всего в ~1" (25 мм) от нижней части iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, отожмите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В таком случае подденьте медиатором под край iPad там, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Осторожно относитесь к оставшемуся клею и используйте медиатор, чтобы отрезать клей, который всё ещё держит переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед повторной установкой стекла.

Удалите четыре винта Phillips #00 длиной 2 мм, крепящие ЖК-дисплей к алюминиевой раме.

Нижний левый винт закрыт разъёмом шлейфа кнопки «Домой». Осторожно отведите шлейф кнопки «Домой», чтобы снять нижний левый винт.

Используя пластиковый инструмент для поддёма или лопаточку, приподнимите правый край ЖК-дисплея из корпуса iPad.

Поверните ЖК-дисплей вокруг левого края и положите его на переднюю стеклянную панель.

Будьте осторожны при перемещении ЖК-дисплея. Шлейф хрупкий и может порваться при чрезмерном сгибе.

Используя наконечник лопаточки, отогните кусочек ленты, закрывающий разъём шлейфа ЖК-дисплея.

Поднимите фиксирующий язычок на ZIF-разъёме шлейфа ЖК-дисплея.

Пальцами или пинцетом вытяните шлейф ЖК-дисплея из гнезда на плате.

Если после повторного подключения ZIF-разъёма ЖК-дисплей не включается, возможно потребуется принудительная перезагрузка iPad — удерживайте кнопку питания и кнопку «Домой» не менее десяти секунд, пока не появится логотип Apple.

Не касаясь передней поверхности ЖК-дисплея, поднимите его с передней панели.

Если имеется, снимите кусочек электроизоляционной ленты, закрывающий антенну Wi‑Fi, кабель динамика и шлейф кнопки «Домой».

Поднимите фиксирующий язычок на ZIF-разъёме шлейфа кнопки «Домой».

С помощью пинцета вытяните шлейф кнопки «Домой» прямо из его гнезда на плате.

Выведите шлейф кнопки «Домой» из его канавки в задней крышке.

Используя наконечник лопаточки, отогните кусочек ленты, фиксирующий шлейф цифрозонака к плате.

Поднимите фиксирующий язычок на обоих ZIF-разъёмах шлейфов цифрозонака.

Используйте плоский конец лопаточки, чтобы ослабить клей под шлейфом цифрозонака.

Вытяните шлейф цифрозонака прямо из его гнезд на плате.

Отогните шлейф цифрозонака и с помощью плоского конца лопаточки освободите клей, фиксирующий шлейф к задней алюминиевой крышке.

Пальцами вытяните шлейф цифрозонака из его углубления в алюминиевой рамке.

Снимите переднюю панель с iPad.

Если имеется, снимите кусочек электроизоляционной ленты, закрывающий кабель разъёма Lightning.

Снимите два винта Phillips #00 длиной 2.9 мм, крепящие разъём Lightning к задней крышке.

Используйте плоский конец лопаточки, чтобы поднять кабель разъёма Lightning и вытащить его прямо из гнезда на плате.

Используйте плоский конец лопатки, чтобы аккуратно отогнуть кабель Lightning от алюминиевой рамки.

Вытяните разъем Lightning прямо из его углубления в задней крышке.

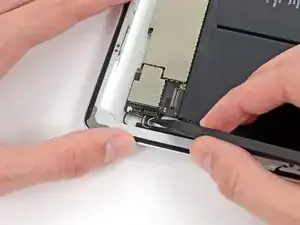

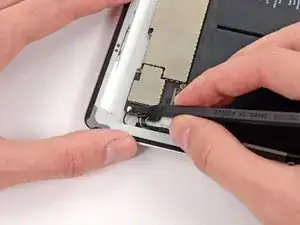

Используйте кончик лопатки, чтобы поднять разъемы динамика и антенны Wi‑Fi вертикально вверх от их разъемов на плате.

Удалите следующие винты, крепящие антенну Wi‑Fi к задней крышке:

Два винта Phillips #00, 1,75 мм (маленькая головка)

Один винт Phillips #00, 4,15 мм

Один винт Phillips #00, 1,8 мм (широкая головка)

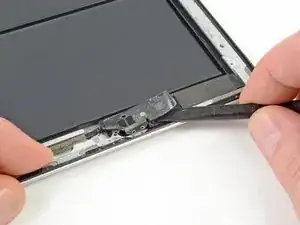

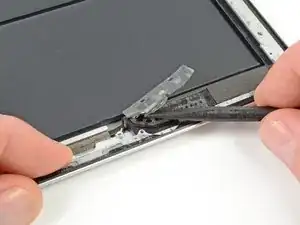

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, удерживающий антенну Wi‑Fi на сборке динамика.

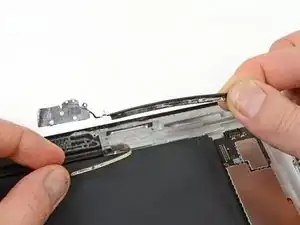

Крепко возьмите антенну Wi‑Fi и кабель динамика вместе.

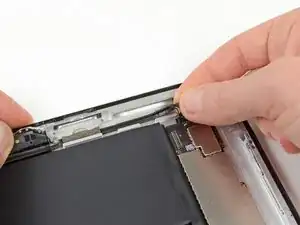

Осторожно поднимите кабели и снимите их с задней крышки.

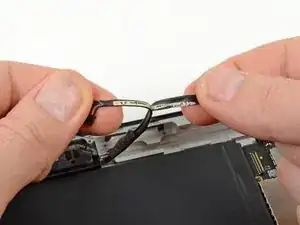

Разделите кабель динамика и кабель антенны Wi‑Fi.

Снимите кабель Wi‑Fi с iPad.
