Замена материнской платы iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом, поскольку мусор на дне может прилипнуть к нагревателю iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся платформой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва нельзя держать руками из-за высокой температуры.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если середина iOpener по-прежнему слишком горячая для прикосновения, продолжайте использовать его, ожидая дальнейшего охлаждения перед следующим подогревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских торцов, чтобы не касаться горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые выступы.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия фронтальной поверхности.

Это удержит осколки стекла и придаст прочность при поддевании и отрыве дисплея.

По возможности следуйте остальной части руководства. Однако после повреждения стекло, вероятно, будет продолжать трещать в процессе работы, и вам, возможно, придётся использовать металлический инструмент для поддевания, чтобы извлечь осколки.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Держа его за выступ, поместите нагретый iOpener на левую сторону iPad рядом с модулем кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы размягчить клей под стеклом.

Аккуратно разместите присоску на нагретой стороне примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Одной рукой прижимая iPad, тяните вверх за присоску, чтобы слегка отделить стекло передней панели от заднего корпуса.

Будьте осторожны и поднимайте стекло лишь настолько, чтобы вставить инструмент для открытия — большее натяжение может привести к трещинам стекла.

Удерживая стекло присоской, вставьте остриё инструмента для открытия в зазор между стеклом и корпусом iPad.

Не вставляйте инструмент глубже черной рамки по краю дисплея. Слишком глубокое вхождение может повредить ЖК-экран.

Оттяните пластиковый выступ присоски, чтобы снять вакуумное уплотнение, и удалите присоску с узла дисплея.

Повторно нагрейте и снова приложите iOpener.

Не перегревайте iOpener в ходе ремонта. Всегда ждите не менее десяти минут перед повторным подогревом iOpener.

Дайте ему несколько минут постоять, чтобы повторно прогреть левый край iPad.

Поместите второй инструмент для открытия рядом с первым и проведите им вдоль кромки iPad, освобождая клей по ходу движения.

В дальнейшем, если вы встретите значительное сопротивление при вводе инструментов под стекло, остановитесь и повторно нагрейте обрабатываемый участок. Принудительное вдавливание инструментов может привести к трещинам стекла.

Продолжайте продвигать инструмент вдоль стороны дисплея, чтобы освободить клей.

Если инструмент застрял в клее, «прокатывайте» его вдоль боковой стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик лопатки сквозь переднее стекло, не паникуйте — просто вытяните лопатку немного назад. Скорее всего, всё будет в порядке, но по возможности избегайте этого, поскольку на передней части ЖК-дисплея может остаться клей, который трудно удалить.

Повторно разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы прогреть одновременно как верхний левый угол, так и верхний край.

Протолкните лопатку вокруг верхнего левого угла iPad, чтобы разрезать клей.

Сдвиньте лопатку вдоль верхнего края iPad, останавливаясь незадолго до камеры.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте скольжения лопатки по фронтальной камере, так как вы можете размазать клей по объективу или повредить камеру. В следующих шагах подробно объясняется, как лучше избежать повреждения фронтальной камеры.

Вытяните лопатку немного назад и аккуратно проведите её самой тонкой частью вдоль верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше передней камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Сдвиньте её назад к углу, чтобы окончательно перерезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей на углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок регулировки громкости и блокировки.

Проведите правую верхнюю лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правой кромки iPad, освобождая клей по ходу движения.

Продолжайте сдвигать лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и повторно разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Поставьте разогретый iOpener на сторону iPad с кнопкой «Домой» и подождите несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не извлекайте лопатку из iPad.

Под нижней кромкой есть несколько элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

Новой лопаткой аккуратно прорежьте над левой антенной, останавливаясь перед кнопкой «Домой».

Сдвигайте лопатку только от внешнего края к центру iPad. Не перемещайте лопатку обратно к внешнему краю — движение в эту сторону может повредить антенну.

Если нужно провести лопатку по нижней части более одного раза, извлеките её и вставьте снова у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте наконечник последней меди рядом с меди, установленной на предыдущем шаге, и просуньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте меди немного глубже и продвигайте её обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы подвигаете меди только к центру iPad, когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Не торопитесь и убедитесь, что клей тёплый и мягкий, и что вы прошли по всему клею открывающей меди. Не стесняйтесь остановиться и снова нагреть.

На верхней части iPad, напротив кнопки «Домой», в каждом углу должна быть зафиксирована меди. Поверните меди, чтобы слегка приподнять стекло, отделяя последний участок клея по всем четырём краям.

Если Вы чувствуете значительное сопротивление, прекратите вращение. Оставьте меди на месте, повторно нагрейте и снова приложите iOpener к проблемной области, затем ещё раз проведите меди через место, где клей держит.

Поднимайте медленно и осторожно, чтобы дополнительно отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если Вы планируете повторно использовать переднюю панель при сборке, потребуется заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы снова нанести клей для дисплея и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и верните его поверх камеры для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его гнездо в задней крышке.

Небольшие кусочки поролоновой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поднять и удалить прямоугольный кусок поролоновой ленты, закрывающий верхний правый винт ЖК-дисплея.

Удалите треугольный кусок ленты, закрывающий нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть закрыт клеевой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отогнуть её, открыв винт ЖК-дисплея под ней.

Удалите четыре винта Phillips #000 длиной 3.9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать небольшой кусочек ленты, соединяющей рамку ЖК-дисплея с правым динамиком.

Тонкая полоска поролоновой ленты на рамке ЖК-дисплея покрывает кусок ленты, соединяющей ЖК-дисплей с панелью под ним. Чтобы продолжить, вам придётся разорвать и оторвать часть поролоновой ленты, чтобы обнажить ленту под ней.

Используйте пару тонких пинцетов, чтобы поднять верх поролоновой ленты вокруг ЖК-дисплея.

Будьте осторожны, не касайтесь ЖК-дисплея пинцетом, так как вы можете повредить дисплей.

С помощью пинцета оторвите поролоновую ленту, чтобы открыть верхнюю часть ЖК-дисплея.

Вставьте наконечник лопатки между рамкой ЖК-дисплея и лентой в верхней части ЖК-дисплея.

Проводите лопаткой по зазору между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки ЖК-дисплея.

ЖК-дисплей приклеен к металлической защитной пластине позади него по верхнему, левому и правому краям. Для безопасного ослабления этого клея вы будете использовать меди, чтобы сдвинуть ЖК-дисплей на пару миллиметров влево и вправо несколько раз.

Вставьте меди в зазор между ЖК-дисплеем и задней крышкой, рядом с верхней частью левой стороны ЖК-дисплея.

Слегка согните меди от iPad, достаточно чтобы расширить зазор между ЖК-дисплеем и задней крышкой.

Вставьте меди в ещё три места по левой стороне ЖК-дисплея и в каждом месте согните её, чтобы сдвинуть ЖК-дисплей вправо по отношению к задней крышке.

Теперь перейдите на правую сторону ЖК-дисплея и подденьте меди в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей обратно влево.

Повторите этот шаг и предыдущий несколько раз, пока ЖК-дисплей не начнёт легко перемещаться влево и вправо.

На следующих шагах вы будете вводить лопатку между ЖК‑панелью и металлической задней пластиной, чтобы полностью отделить ЖК‑панель от клея под ней.

Вставьте плоский конец лопатки между рамкой ЖК‑экрана и металлической задней пластиной.

Убедитесь, что лопатка попадает между рамкой ЖК‑экрана и задней пластиной, а не под пластину. Поддевание пластины повредит её, так как она прикручена к заднему корпусу под ЖК‑панелью.

Начиная с верхнего правого угла устройства, введите лопатку между рамкой ЖК‑экрана и металлической задней пластиной — вы будете отделять клей, продвигая инструмент.

Цель — отделить клей, а не поднимать ЖК‑панель, поэтому держите заострённый кончик лопатки как можно ниже, чтобы не согнуть ЖК‑панель.

Если при вводе лопатки угол ЖК‑экрана начинает подгибаться, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК‑экрана.

Вставьте плоский конец лопатки между рамкой ЖК‑экрана и металлической задней пластиной и аккуратно продвигайте лопатку по верхней части устройства, отделяя клей.

Продолжайте с левой стороны ЖК‑экрана: вставьте плоский конец лопатки между ЖК‑панелью и защитной пластиной и вставьте лопатку как можно глубже.

На этом этапе ЖК‑панель должна быть освобождена от удерживающего её клея. Если это не так, повторно вставьте лопатку справа или сверху, чтобы полностью освободить ЖК‑панель.

Поднимите ЖК‑панель на пару сантиметров от заднего корпуса, чтобы убедиться, что она отлипла от клея.

Две широкие полосы клейкой ленты соединяют ЖК‑панель с динамиками.

Держите ЖК‑панель одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Осторожно оттяните ЖК‑панель от динамиков, поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК‑панели.

При оттягивании ЖК‑панели от динамиков поворачивайте лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК‑панель и положите её на стекло передней панели.

Не пытайтесь полностью снять ЖК‑панель с iPad — она всё ещё соединена кабелем данных.

Снимите следующие винты, крепящие защитную пластину ЖК‑экрана к заднему корпусу iPad:

Два винта Phillips #00 длиной 2,6 мм

Тринадцать винтов Phillips #00 длиной 1,7 мм

Один дополнительный винт Phillips #00 длиной 1,7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК‑экрана со стороны нижнего торца iPad.

Подденьте лопаткой, чтобы освободить пластину от боковин заднего корпуса.

Снимите защитную пластину ЖК‑экрана с iPad.

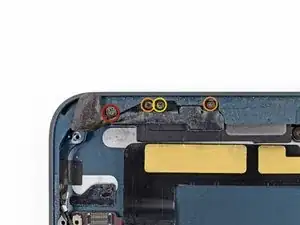

Выверните три винта Phillips #00 длиной 1,3 мм, крепящие экранную крышку разъёмов к плате.

Не заменяйте эти три винта другими винтами, особенно винтами, крепящими защитную пластину ЖК‑экрана к заднему корпусу iPad. Любые немного более длинные винты могут сорвать резьбу и привести к необратимому повреждению материнской платы.

Используйте пинцет, чтобы захватить и снять экранную крышку разъёмов с iPad.

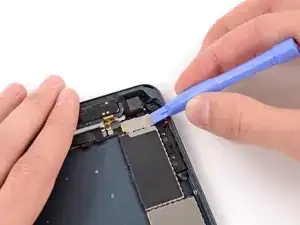

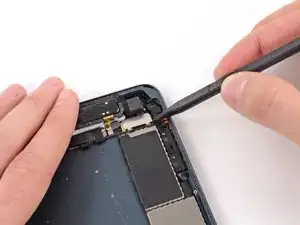

С помощью пластикового инструмента для вскрытия аккуратно подденьте разъём батареи, чтобы приподнять его из гнезда на плате.

Будьте очень осторожны и подденьте только разъём батареи, а не само гнездо. Если вы подднёте гнездо на плате, вы можете сломать разъём полностью.

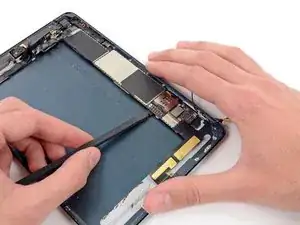

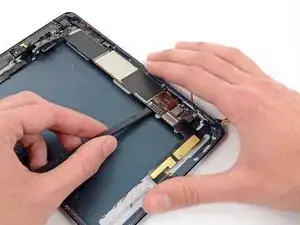

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём ЖК‑экрана и вынуть его из гнезда на плате.

Не поддёргивайте рядом с большим микросхемой рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте сбоку от разъёма, как показано.

ЖК‑панель всё ещё соединена с остальной частью iPad двумя широкими полосами клейкой ленты, идущими изнутри заднего корпуса к нижней передней рамке ЖК‑экрана.

Держа ЖК‑панель одной рукой, вставьте плоский конец лопатки между ЖК‑панелью и лентой с правой стороны iPad.

Проводите лопаткой наружу, отделяя ленту, одновременно аккуратно приподнимая ЖК‑панель, чтобы оторвать её от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и окончательно отделить ЖК‑панель от ленты.

Держа ЖК‑дисплей одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить вторую полосу клея.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и лентой и сдвигайте наружу, аккуратно приподнимая ЖК‑дисплей.

Поднимите и снимите ЖК‑дисплей с iPad Mini.

Будьте очень осторожны, поддевая разъём дигитайзера равномерно, и ни в коем случае не поддевайте гнездо. Гнездо и разъём очень хрупкие, и при их повреждении дигитайзер перестанет работать.

Чтобы уменьшить нагрузку на гнездо, пытайтесь поддеть под короткий край разъёма, а не под длинный край, как показано на этих изображениях.

Аккуратно подденьте разъём дигитайзера и отведите его вверх из гнезда на плате.

Аккуратно подденьте плату кабеля дигитайзера и отведите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

Разогрейте iOpener в микроволновой печи в течение одной минуты.

Не перегревайте iOpener во время ремонта. Подождите как минимум две минуты перед повторным разогревом iOpener и никогда не разогревайте его более одной минуты за раз.

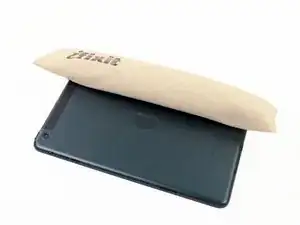

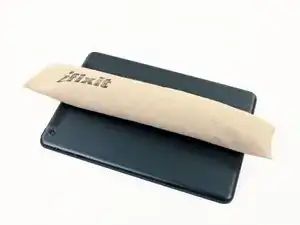

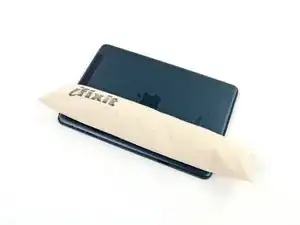

Поместите разогретый iOpener на заднюю крышку iPad по центру. Оставьте на 90 секунд, чтобы размягчить клей батареи.

Переместите iOpener к правой стороне задней крышки iPad (сторона, противоположная тыльной камере) и оставьте ещё на 90 секунд.

Если iOpener значительно остынет между сеансами, разогрейте его ещё одну минуту.

В следующей процедуре вы будете прокладывать тонкие пластиковые карты между батареей и задней крышкой iPad, чтобы отделить клей. Следите, чтобы карты оставались максимально плоскими — изгиб батареи может повредить её и привести к выделению опасных химических веществ.

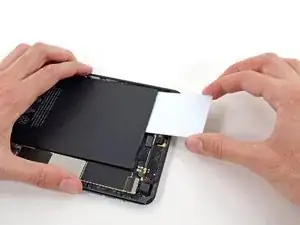

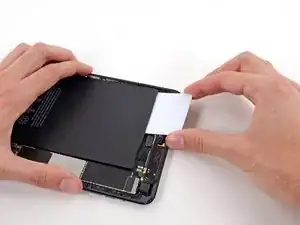

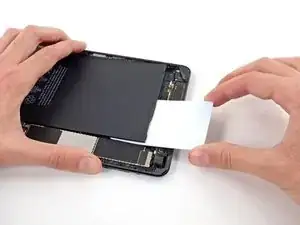

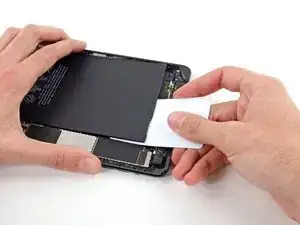

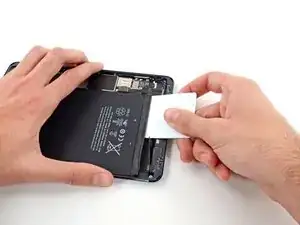

Переверните iPad экраном вверх и вставьте пластиковую карту между верхним левым аккумулятором и задней крышкой.

Если вы чувствуете серьёзное сопротивление, повторно нагрейте iOpener и повторите предыдущий шаг, чтобы клей лучше размягчился.

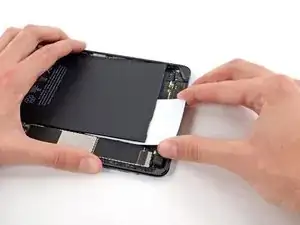

Вдавите карту глубже, разрушая как можно больше клеевого соединения, удерживающего батарею.

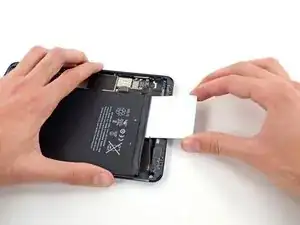

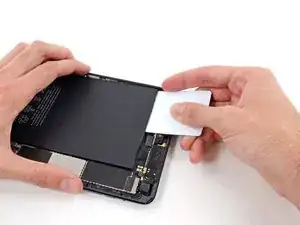

Удалите пластиковую карту и вставьте её под верхний правый угол батареи.

Снова вдавите карту глубже, чтобы разрушить больше клеевого слоя под батареей.

Оставьте эту карту на месте, чтобы клей не успел снова схватиться.

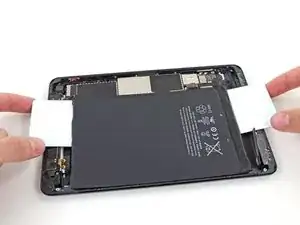

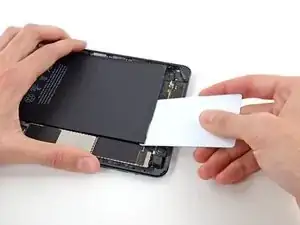

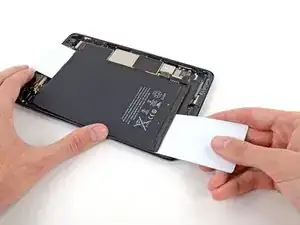

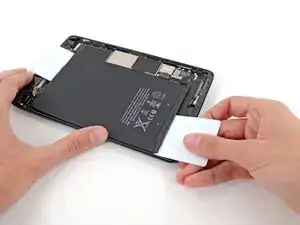

Вставьте вторую пластиковую карту под нижний левый угол батареи.

Медленно продвигайте карту дальше, разрушая больше клея между батареей и задней крышкой.

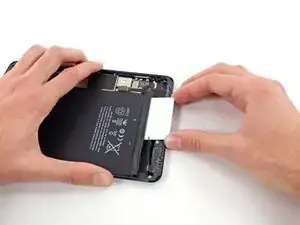

Удалите карту и снова вставьте её под нижний правый угол батареи.

Продвиньте карту дальше под батарею.

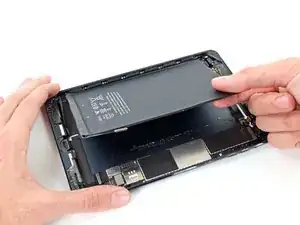

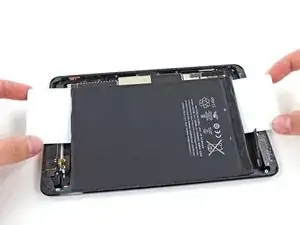

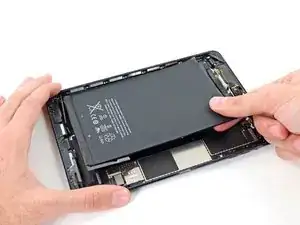

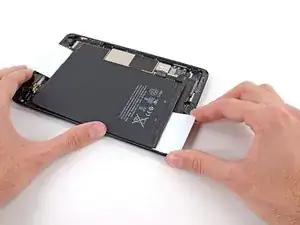

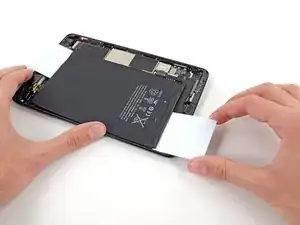

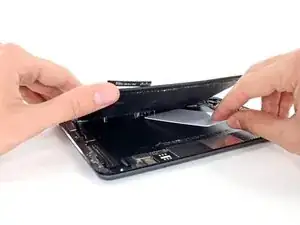

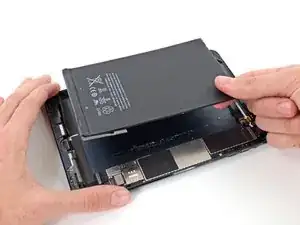

Схватите обе карты и медленно поднимите правую сторону батареи примерно на 5 см от задней крышки.

Отклеивайте медленно и старайтесь держать батарею как можно более прямой.

Поднимая правую сторону батареи одной рукой, используйте пластиковую карту, чтобы отрезать оставшиеся клейкие соединения, удерживающие батарею на задней крышке.

Поднимите и снимите батарею с iPad.

Используйте инструмент для извлечения SIM‑карты или разогнутую скрепку, чтобы извлечь лоток SIM‑карты.

С помощью ногтя потяните лоток SIM‑карты наружу из iPad.

Удалите лоток SIM‑карты.

Используйте наконечник лопатки, чтобы приподнять правую сторону чёрной клейкой ленты, закрывающей маленький металлический кронштейн.

Используйте пинцет, чтобы поддеть оставшуюся часть ленты и снять её с кронштейна.

Используйте пластиковый инструмент для вскрытия, чтобы слегка сдвинуть кронштейн влево.

Используйте наконечник лопатки, чтобы приподнять нижнюю сторону кронштейна.

Снимите кронштейн пинцетом.

При обратной сборке зафиксируйте верхний край пластины на месте в первую очередь, затем опустите нижнюю часть в её пазы.

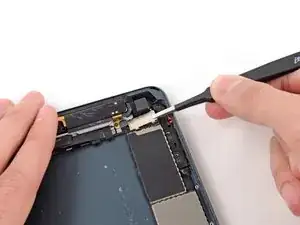

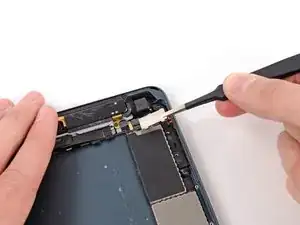

Используйте пинцет, чтобы поддеть и снять маленький кусочек ленты, закрывающий разъём кабеля фронтальной камеры.

Разъём кабеля фронтальной камеры закреплён кусочками ленты, которые оборачиваются вокруг сторон кабеля и прикреплены к двум маленьким металлическим пластинам.

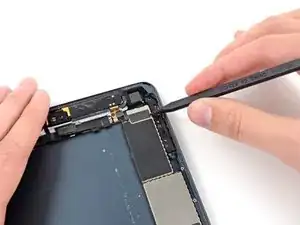

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть верхнюю металлическую пластину от разъёма кабеля фронтальной камеры.

Осторожно, чтобы не сломать пластину или прикреплённую к ней ленту, подденьте её и отогните от разъёма кабеля фронтальной камеры.

Аккуратно поддеть вторую (нижнюю) металлическую пластину от разъёма кабеля фронтальной камеры.

Опять же осторожно подденьте пластину и отогните её от разъёма кабеля фронтальной камеры.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём кабеля фронтальной камеры и вынуть его из гнезда на плате.

Осторожно отогните кабель фронтальной камеры вверх и уберите с платы.

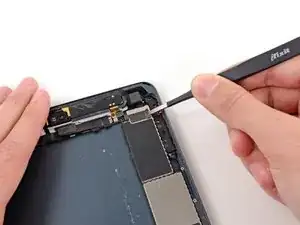

Используйте пинцет, чтобы поддеть и снять маленький кусочек ленты, закрывающий разъём кабеля разъёма наушников.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть нижнюю металлическую пластину от разъёма кабеля наушников.

Осторожно, чтобы не сломать пластину или прикреплённую к ней ленту, подденьте её и отогните от разъёма кабеля наушников.

Подденьте вторую (верхнюю) металлическую пластину от разъёма кабеля фронтальной камеры.

Снова аккуратно подденьте пластину и отогните её от разъёма кабеля наушников.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём кабеля наушников и вынуть его из гнезда на плате.

Осторожно отогните кабель наушников назад, вдаль от платы.

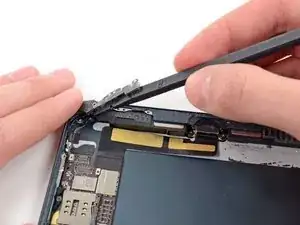

Используйте пластиковый инструмент для вскрытия, чтобы поддеть верхний левый антенный кабель и вынуть его из гнезда на плате.

Снимите следующие три винта, фиксирующие верхнюю правую антенну к задней крышке:

Два винта Phillips #00 длиной 1,3 мм со стороны гнезда антенны.

Один винт Phillips #00 длиной 1,8 мм.

Отсоедините коаксиальный кабель верхней правой антенны от платы с помощью пластикового инструмента для вскрытия.

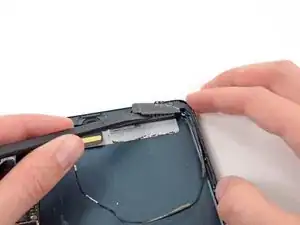

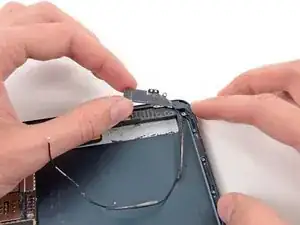

Осторожно отогните кабель и монтажную лапку вверх, чтобы они не мешали плате.

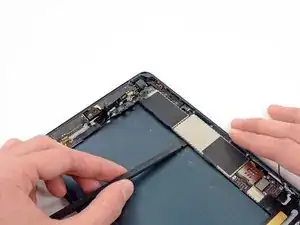

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кабель задней камеры и вынуть его из гнезда на плате.

Подденьте ленточный кабель верхней правой антенны и выньте его из гнезда на плате с помощью пластикового инструмента для вскрытия.

Используйте пинцет, чтобы поддеть и снять маленький кусочек ленты, закрывающий ZIF-разъём ленточного кабеля кнопок.

Используйте наконечник лопатки, чтобы приподнять язычок ZIF-разъёма ленточного кабеля кнопок.

Используйте пинцет, чтобы вытащить ленточный кабель кнопки прямо из его ZIF-разъёма на плате.

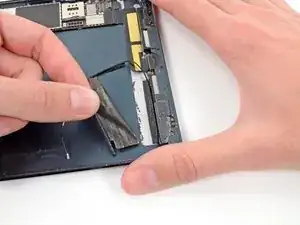

Осторожно отогните широкую полоску ленты, закрывающую верхнюю часть правого динамика.

Продолжайте снимать ленту и удалите её с iPad.

Используйте плоский конец медиатора, чтобы отключить два нижних разъёма антенных кабелей от их гнёзд на плате.

С помощью острия медиатора отогните небольшой кусочек ленты, закрывающий оба антенных кабеля в правом нижнем углу iPad.

Оставьте нижнюю часть ленты приклеенной к задней крышке, чтобы облегчить повторную сборку.

Острие медиатора подденьте большую полоску ленты, закрывающую оба антенных кабеля у нижней части задней крышки.

Не пытайтесь снять этот кусок ленты; он обернут вокруг верхнего антенного кабеля.

С помощью острия медиатора отожмите небольшой металлический фиксатор с левого антенного кабеля, затем выведите кабель из фиксатора.

Выведите антенный кабель из угла iPad.

С помощью острия медиатора снимите небольшой кусочек ленты, фиксирующий антенный кабель в правом нижнем углу iPad.

Отогните кабель от угла iPad.

С помощью острия медиатора подденьте ленту антенного кабеля от задней крышки iPad.

Осторожно оттягивайте антенный кабель по мере продвижения вдоль ленты, чтобы он не приклеился снова.

Вытащите антенный кабель из канавки за разъёмом Lightning.

Используйте пинцет, чтобы снять маленькую пластиковую крышку над горизонтальным винтом с правой стороны корпуса разъёма Lightning.

Снимите пластиковое покрытие с левой стороны корпуса разъёма Lightning.

Потяните широкую ленту в сторону верхней части iPad, прикладывая постоянное усилие, чтобы оторвать её от антенного кабеля между лентой и динамиком.

Просуньте кончик медиатора в зазор между широкой лентой и антенным кабелем, чтобы разорвать клей, соединяющий их.

Продолжайте тянуть широкую ленту, пока она полностью не перестанет закрывать антенный кабель.

Отогните и удалите широкую ленту с iPad.

С помощью острия медиатора подденьте ленту антенного кабеля от задней крышки iPad.

Осторожно оттягивайте антенный кабель по мере продвижения вдоль ленты, чтобы он не приклеился снова.

Удалите следующие три винта, крепящие нижнюю левую антенну к задней крышке:

Один винт Phillips #00, 1.2 мм.

Один винт Phillips #00, 1.1 мм.

Один винт Phillips #00, 2.5 мм.

Используйте плоский конец медиатора, чтобы ослабить поролоновый клей, фиксирующий нижнюю левую антенну на левом динамике.

Снимите антенну с iPad.

Удалите следующие винты:

Один винт Phillips #00, 2.5 мм

Два винта Phillips #00, 1.1 мм

Один винт Phillips #00, 1.2 мм

Используйте плоский конец лопатки, чтобы ослабить пенопластовый клей, удерживающий антенну на правом динамике.

Удалите два винта Phillips #00 длиной 1,4 мм, закрепляющих левый и правый динамики в задней крышке.

Вставьте наконечник лопатки в зазор между левым динамиком и нижней левой частью задней крышки.

Подденьте вокруг низа динамика, выдвигая его из гнезда в задней крышке.

Когда динамик достаточно выйдет, возьмитесь за него и потяните, выводя из гнезда в задней крышке.

Снимите левый динамик с iPad.

Сдвиньте наконечник лопатки под правый динамик и немного сдвиньте его к внешнему краю iPad.

Вставьте наконечник лопатки в зазор между правым динамиком и нижним правым углом корпуса.

Подденьте динамик, вынимая его из гнезда в задней крышке.

Когда динамик достаточно выйдет, возьмитесь за него и потяните, выводя из посадочного места в задней крышке.

Снимите правый динамик с iPad.

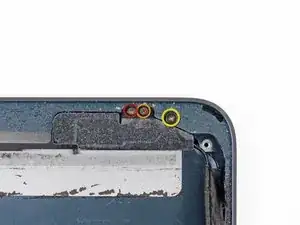

Удалите два винта Phillips #00 длиной 2,8 мм из основания разъема Lightning.

Повторно разогрейте нагреватель iOpener в микроволновой печи в течение одной минуты.

Помните, не перегревайте iOpener во время ремонта. Подождите не менее двух минут перед повторным разогревом iOpener и никогда не помещайте его в микроволновку более чем на одну минуту.

Поместите нагретый iOpener на левую сторону задней части iPad. Оставьте на 90 секунд, чтобы размягчить клей, удерживающий плату.

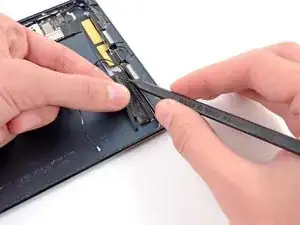

Просуньте плоский конец лопатки под кабель разъема Lightning, чтобы освободить его от клея, прикрепляющего его к задней крышке.

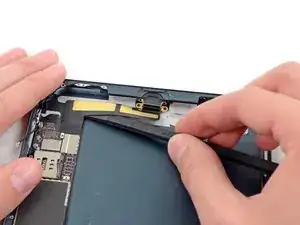

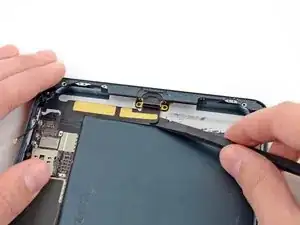

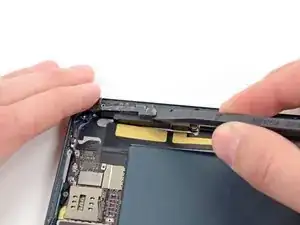

Осторожно вставляйте плоский конец лопатки под плату в нескольких точках, постепенно поддевая её и отрывая от задней крышки.

Будьте очень осторожны, поддевая равномерно, чтобы не согнуть и не деформировать плату. Если лопатка трудно вставляется, снова разогрейте iOpener и приложите его к задней части iPad.

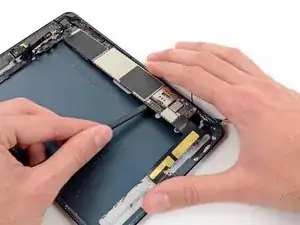

Продолжайте поддевать плату лопаткой, отрывая её от задней крышки.

Когда весь клей разрушен и плата свободна, аккуратно поднимите её сверху.

Опять же, будьте осторожны, чтобы не согнуть и не повредить плату — убедитесь, что вы полностью отделили весь клей лопаткой.

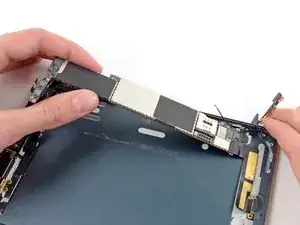

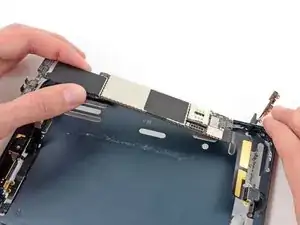

Поднимите плату вместе с сборкой кабеля Lightning и потяните в сторону верхней части iPad, чтобы вынуть разъем Lightning из посадочного гнезда.

Удалите сборку из iPad.
