Замена GPS‑антенны iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда его едва горячо трогать.

В ходе ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если середина iOpener по‑прежнему слишком горячая для касания, продолжайте работу, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

iOpener готов к использованию! Если потребуется повторный нагрев, снова доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуто, ограничьте дальнейшее разрушение и предотвратите травмы, заклеив стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия лицевой панели.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после того как стекло разбито, оно, скорее всего, продолжит трескаться в процессе, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑панель.

Держа за язычок, положите нагретый iOpener на левую сторону iPad рядом с блоком кнопки Home.

Оставьте iOpener на примерно пять минут, чтобы размягчить клей под стеклом.

Аккуратно поместите присоску на нагретую сторону примерно на половину высоты.

Убедитесь, что присоска полностью прилегает к экрану для надёжного уплотнения.

Держа iPad одной рукой, потяните присоску вверх, чтобы слегка отделить переднюю панель стекла от задней крышки.

Поднимайте стекло только настолько, чтобы вставить открывающую лопатку — большее усилие может привести к трещинам.

Держа стекло поднятым присоской, введите кончик открывающей лопатки в зазор между стеклом и корпусом iPad.

Не вставляйте лопатку глубже чёрной рамки по краю дисплея. Слишком глубокое вставление может повредить ЖК‑панель.

Сдерните пластиковый выступ присоски, чтобы разгерметизировать и снять присоску с узла дисплея.

Повторно нагрейте и приложите iOpener.

Осторожно: не перегревайте iOpener в ходе ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы повторно нагреть левый край iPad.

Поместите вторую открывающую лопатку рядом с первой и проведите лопаткой вдоль края iPad, освобождая клей по ходу.

На протяжении остальной процедуры, если вы встретите значительное сопротивление при попытке провести лопатки под стеклом, остановитесь и разогрейте обрабатываемый участок. Принудительное усилие может привести к трещинам стекла.

Продолжайте двигать открывающую лопатку вниз по краю дисплея, чтобы освободить клей.

Если лопатка застрянет в клее, «прокатывайте» лопатку вдоль края iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и подвиньте её вверх к верхнему углу iPad.

Если через переднее стекло видно кончик лопатки для раскрытия, не паникуйте — просто немного вытащите лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как может остаться клей на передней части ЖК-экрана, который трудно удалить.

Повторно разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку по верхнему краю iPad, остановившись непосредственно перед камерой.

Третье изображение показывает, где расположены фронтальная камера и её корпус в iPad.

Избегайте проведения лопаткой по фронтальной камере, так как можно размазать клей по объективу или повредить камеру. В последующих шагах объясняется, как лучше всего не трогать фронтальную камеру.

Слегка вытащите лопатку и аккуратно сдвиньте её тонкий кончик вдоль верхней части секции фронтальной камеры на верхнем крае.

Оставьте лопатку в iPad немного за фронтальной камерой.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Проведите ею назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова при остывании.

Вкрутите предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и повторно разогрейте iOpener.

Не забывайте не перегревать iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener на сторону с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку в нижний левый угол, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте сильнее и не вытаскивайте лопатку из iPad.

Под нижней рамкой есть несколько компонентов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель сенсорного слоя

В последующих шагах будет объяснено, где поддевать, чтобы не повредить эти компоненты. Нагревайте и поддевайте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей снова не склеился.

С новой лопаткой аккуратно прорежьте вдоль левой антенны, останавливаясь до кнопки «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как это может повредить антенну.

Если нужно провести лопатку по нижней секции более одного раза, выньте её и вставьте заново у внешнего края, затем проводите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте наконечник ещё одной меди рядом с меди из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать шлейф цифроиндикатора.

Вставьте меди немного глубже и пододвиньте её обратно по направлению к кнопке «Домой».

Опять же, убедитесь, что вы двигаете меди только по направлению к центру iPad, когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхнему ободку iPad.

Будьте очень осторожны на этом шаге. Не торопитесь и убедитесь, что клей нагрет и размягчён, и что вы прошли по всему клеевому шву открывающей меди. Не стесняйтесь остановиться и снова нагреть.

На верхней части iPad напротив кнопки «Домой» у вас должна быть меди, застрявшая в каждом углу. Поверните меди, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите вращение. Оставьте меди на месте, снова нагрейте и приложите iOpener к проблемным зонам, затем ещё раз пройдите меди через место, где клеится.

Поднимайте медленно и осторожно, чтобы дальше отделить клей по нижнему краю.

После того как весь клей будет отделён, откройте переднее стекло как страницу книги и уложите его на рабочую поверхность.

Если планируете повторно использовать сборку передней панели при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и поместите его обратно над камерой для её защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры на его посадочное место в задней крышке.

Маленькие кусочки поролоновой ленты закрывают верхний и нижний правые винты, крепящие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поднять и удалить прямоугольный кусочек поролоновой ленты, закрывающий верхний правый винт ЖК.

Удалите треугольную ленту, закрывающую нижний правый винт ЖК.

Верхний левый винт ЖК может быть покрыт липкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отвести её в сторону, обнажив находящийся под ней винт ЖК.

Удалите четыре винта Phillips #000 длиной 3,9 мм, крепящие ЖК к задней крышке.

Используйте пинцет, чтобы отлепить маленький кусочек ленты, соединяющей рамку ЖК с правым динамиком.

Тонкая полоска поролоновой ленты на рамке ЖК закрывает кусочек ленты, соединяющей ЖК с панелью под ним. Для продолжения вам придётся надорвать и отлепить часть поролоновой ленты, чтобы обнажить скрытую под ней ленту.

Используйте тонкие пинцеты, чтобы подтянуть верх поролоновой ленты вокруг ЖК.

Будьте осторожны, не касайтесь ЖК пинцетом — вы можете повредить дисплей.

С помощью пинцетов отведите поролоновую ленту, чтобы обнажить верхнюю часть ЖК.

Вставьте наконечник лопатки между рамкой ЖК и лентой в верхней части ЖК.

Проведите лопаткой вдоль пространства между рамкой ЖК и лентой, отделяя ленту от рамки ЖК.

ЖК приклеен к металлической защитной пластине ЖК позади него по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать меди, чтобы сместить ЖК на несколько миллиметров влево и вправо несколько раз.

Вставьте меди в зазор между ЖК и задней крышкой, рядом с верхней частью левой стороны ЖК.

Слегка выгните меди от iPad, лишь настолько, чтобы расширить зазор между ЖК и задней крышкой.

Вставьте меди в ещё три места вниз по левой стороне ЖК и в каждом месте выгните её, чтобы сдвинуть ЖК вправо по отношению к задней крышке.

Теперь перейдите на правую сторону ЖК и подденьте меди в нескольких местах вдоль стороны, чтобы сдвинуть ЖК обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК не будет легко перемещаться влево и вправо.

На следующих шагах вы просунете лопатку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной.

Обязательно просуньте лопатку между рамкой ЖК-дисплея и задней пластиной, а не под пластину. Поддевание пластины повредит её, так как она прикручена к задней части корпуса под ЖК-дисплеем.

Начиная с верхнего правого угла устройства, просуньте лопатку между рамкой ЖК-дисплея и металлической задней пластиной — по мере продвижения она будет отделять клей.

Цель — отделить клей, а не поднимать ЖК-дисплей, поэтому держите заострённый кончик лопатки как можно ниже, чтобы предотвратить изгиб дисплея.

Если при вставлении лопатки угол ЖК-дисплея начинает сгибаться вверх, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной и осторожно протолкните лопатку по верхней части устройства, отделяя клей.

Продолжите с левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и введите лопатку настолько, насколько позволяет угол.

К этому моменту ЖК-дисплей должен освободиться от клея, который его держит. Если это не так, снова вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК-дисплей.

Поднимите ЖК-дисплей на пару дюймов от задней части корпуса, чтобы убедиться, что он свободен от клея.

Два широких куска ленты соединяют ЖК-дисплей с динамиками.

Удерживая ЖК-дисплей одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Осторожно оттяните ЖК-дисплей от динамиков, поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК-дисплея.

Потянув ЖК-дисплей от динамиков, поверните лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК-дисплей и положите его на переднее стекло панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad — он всё ещё подключён кабелем данных.

Удалите следующие винты, закрепляющие защитную пластину ЖК-дисплея на задней части корпуса iPad:

Два винта Phillips #00, 2,6 мм

Тринадцать винтов Phillips #00, 1,7 мм

Ещё один винт Phillips #00, 1,7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК-дисплея со стороны нижнего торца iPad.

Подденьте лопаткой, чтобы освободить пластину от боков задней части корпуса.

Снимите защитную пластину ЖК-дисплея с iPad.

Удалите три винта Phillips #00, 1,3 мм, закрепляющие экранирующую пластину разъёма на плате логики.

Не заменяйте эти три винта другими, особенно винтами, которыми крепится защитная пластина ЖК-дисплея к задней части корпуса iPad. Любые немного более длинные винты могут сорвать резьбу и привести к необратимому повреждению платы логики.

С помощью пинцета захватите и снимите экранирующую пластину разъёма с iPad.

Используйте пластиковой инструмент для вскрытия, чтобы осторожно поддеть разъём батареи и приподнять его из гнезда на плате логики.

Будьте очень осторожны и поддерайте только разъём батареи, а не само гнездо. Если вы подднёте гнездо на плате логики, вы можете полностью сломать разъём.

Используйте пластиковой инструмент для вскрытия, чтобы поддеть разъём ЖК-дисплея и отсоединить его от гнезда на плате логики.

Не поддёргивайте рядом с большим микросхемой рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосками клейкой ленты, идущими изнутри задней части корпуса к нижней передней рамке ЖК-дисплея.

Удерживая ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и лентой с правой стороны iPad.

Сдвиньте лопатку наружу, отрывая ленту, одновременно аккуратно приподнимая ЖК-дисплей, чтобы оттянуть его от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК-дисплей от ленты.

Удерживая ЖК‑дисплей одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить вторую полосу ленты.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и лентой и проведите наружу, одновременно аккуратно поднимая ЖК‑дисплей.

Поднимите и снимите ЖК‑дисплей с iPad Mini.

Будьте очень осторожны и подденьте равномерно контакт сенсорного стекла, не воздействуя на разъем. Разъем и контакт очень хрупкие: при их повреждении сенсор не будет работать.

Чтобы минимизировать нагрузку на разъем, старайтесь поддевать под короткий край контакта, а не под длинный, как показано на этих изображениях.

Аккуратно подденьте контакт сенсорного стекла от его гнезда на плате.

Аккуратно подденьте плату кабеля сенсорного стекла и приподнимите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

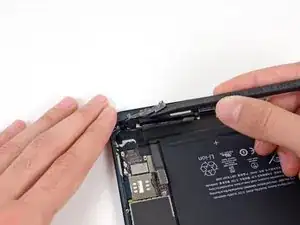

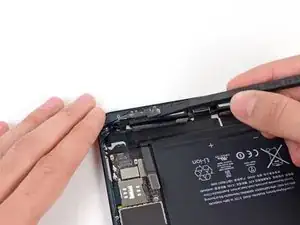

Используйте острый конец лопатки, чтобы отогнуть небольшой кусочек ленты, закрывающий оба антенных кабеля в правом нижнем углу iPad.

Оставьте нижнюю часть ленты приклеенной к задней крышке, чтобы облегчить обратную сборку.

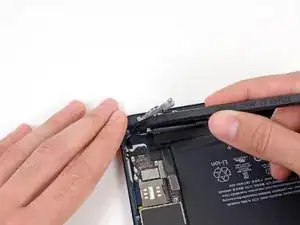

Острым концом лопатки отогните более крупный кусок ленты, закрывающий оба антенных кабеля в нижней части задней крышки.

Не пытайтесь удалить этот кусок ленты; он обхватывает верхний антенный кабель.

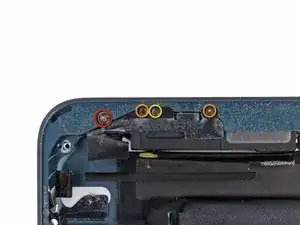

Удалите следующие винты:

Один 2,5 мм Phillips #00

Два 1,1 мм Phillips #00

Один 1,2 мм Phillips #00

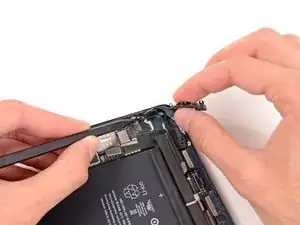

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, удерживающий антенну у правого динамика.

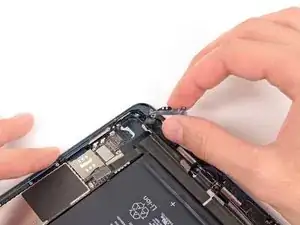

Осторожно проведите антенный кабель из правого нижнего угла задней крышки.

Используйте острый конец лопатки, чтобы поддеть маленькую металлическую фиксирующую скобу с антенного кабеля, затем выведите кабель из скобы.

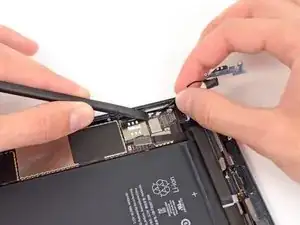

Плоским концом лопатки отсоедините антенный разъем от его гнезда на плате.

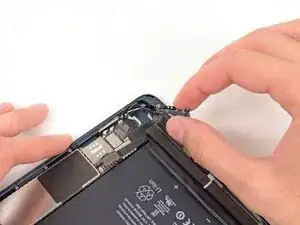

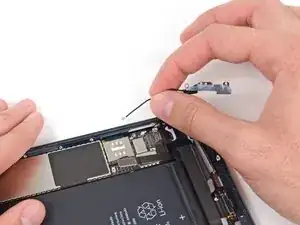

Снимите антенну с iPad.
