Замена верхней левой антенны iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его можно было коснуться.

В процессе ремонта, по мере остывания iOpener, повторно нагревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener по-прежнему слишком горяч в центре, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем повторно нагревать. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее повреждение и защитите себя, заклеив стекло перед ремонтом.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPad, пока вся лицевая поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако при уже повреждённом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется металлический инструмент для поддевания, чтобы вычистить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Держа его за язычок, разместите нагретый iOpener на стороне iPad слева от узла кнопки «Home».

Оставьте iOpener примерно на пять минут, чтобы клей под стеклом размягчился.

Аккуратно поместите присоску на нагретую сторону примерно посередине по высоте.

Убедитесь, что присоска полностью прилегает к экрану, чтобы создать плотное уплотнение.

Держа iPad одной рукой, потяните вверх за присоску, чтобы слегка отделить переднюю панель стекла от задней крышки.

Осторожно поднимайте стекло лишь настолько, чтобы вставить клин — большее усилие может привести к трещинам на стекле.

Держа стекло приподнятым с помощью присоски, вставьте кончик пластиковой карточки в зазор между стеклом и корпусом iPad.

Не вводите инструмент глубже чёрной рамки по краю дисплея. Слишком глубокое вставление может повредить ЖК-экран.

Оттяните пластиковый выступ присоски, чтобы убрать вакуумное уплотнение, и снимите присоску с узла дисплея.

Повторно нагрейте и повторно приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы вновь разогреть левый край iPad.

Поместите второй клин рядом с первым и проведите им вдоль кромки iPad, освобождая клей по ходу движения.

В течение оставшейся части процедуры, если вы встретите значительное сопротивление при вдвигании клиньев под стекло, остановитесь и заново нагрейте обрабатываемый участок. Принудительное движение клиньев может привести к трещинам на стекле.

Продолжайте продвигать клин вдоль боковой стороны дисплея, чтобы освободить клей.

Если клин застрянет в клее, «прокатывайте» клин вдоль боковой части iPad, продолжая освобождать клей.

Возьмите первую вставленную лопаточку и сдвиньте её вверх, к верхнему углу iPad.

Если вы видите кончик лопаточки через переднее стекло, не паникуйте — просто немного вытяните лопаточку. Скорее всего всё будет в порядке, но старайтесь избегать этого, так как на переднюю поверхность ЖК‑экрана может попасть клей, который трудно очистить.

Повторно нагрейте iOpener и поместите его на верхний торец iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Подождите как минимум десять минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы нагреть одновременно верхний левый угол и верхний край.

Протолкните лопаточку вокруг верхнего левого угла iPad, чтобы отрезать клей.

Проведите лопаточкой вдоль верхнего края iPad, остановившись незадолго до камеры.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопаточкой по поверхности фронтальной камеры, так как вы можете размазать клей по объективу или повредить камеру. Последующие шаги опишут, как лучше избежать контакта с фронтальной камерой.

Чуть вытащите лопаточку и аккуратно проведите её самым кончиком по верхней части участка с фронтальной камерой на верхнем крае.

Оставьте лопаточку в iPad немного за фронтальной камерой.

Возьмите вторую лопаточку и вставьте её слева от камеры, там, где была первая. Проведите её назад к углу, чтобы полностью отрезать оставшийся клей.

Оставьте вторую лопаточку на месте, чтобы клей в углу не слипся по мере остывания.

Вставьте первую лопаточку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопаточки в углах iPad, чтобы клей передней панели не слипся вновь.

Повторно нагрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопаточку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопаточку на месте, чтобы клей не слипся снова, и возьмите новую лопаточку для следующего шага.

Вставьте новую лопаточку и проведите её до середины правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопаточку вниз по правому краю iPad, освобождая клей.

Оставьте лопаточки на месте и снова нагрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Установите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопаточку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопаточку в углу. Не поддёргивайте дальше и не извлекайте лопаточку из iPad.

Под нижней рамкой находится довольно много элементов, поэтому внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Кабель дигитайзера

Последующие шаги укажут, где поддевать, чтобы не повредить эти компоненты. Применяйте тепло и поддёргивайте только там, где указано.

Оставьте лопаточку из предыдущего шага на месте, чтобы клей не слипся снова.

С новой лопаточкой аккуратно проведите над левой антенной, остановившись перед кнопкой «Домой».

Проводите лопаточкой только от внешнего края к центру iPad. Не двигайте лопаточку обратно к внешнему краю, так как движение в этом направлении может повредить антенну.

Если потребуется провести лопаточкой по нижнему участку более одного раза, извлеките её и вставьте заново у внешнего края, затем сдвигайте внутрь.

Оставьте лопаточку на месте перед продолжением.

Вставьте кончик последней меди рядом с меди, использованной в предыдущем шаге, и сдвиньте её под кнопку «Домой».

Остановитесь примерно в одном дюйме от правого края, чтобы не перерезать кабель цифроанализатора.

Вставьте меди немного глубже и продвигайте её обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы двигаете меди только к центру iPad, когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно разогрейте и вновь приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Не спешите: убедитесь, что клей нагрет и стал мягким, и что вы прошли по всему клею открывающей меди. Не стесняйтесь остановиться и разогреть снова.

Вверху iPad, напротив кнопки «Домой», у вас должна быть меди, зафиксированная в каждом углу. Поверните меди, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы встретите значительное сопротивление, прекратите скручивание. Оставьте меди на месте, разогрейте и снова приложите iOpener к проблемным местам, затем ещё раз проведите меди через участок с прилипанием.

Поднимайте медленно и осторожно, чтобы далее отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Кожух фронтальной камеры может прилипнуть к передней панели; оторвите кожух и снова установите его над камерой для защиты.

Подденьте кожух камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните кожух фронтальной камеры в его паз в задней крышке.

Небольшие кусочки поролоновой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы приподнять и снять прямоугольный кусок поролоновой ленты, закрывающий верхний правый винт ЖК-дисплея.

Снимите треугольную ленту, закрывающую нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы приподнять ленту и отодвинуть её, обнажив винт ЖК-дисплея под ней.

Снимите четыре винта Phillips #000 длиной 3.9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы приподнять маленький кусочек ленты, соединяющей рамку ЖК-дисплея с правым динамиком.

Тонкая полоска поролоновой ленты на рамке ЖК-дисплея закрывает кусок ленты, соединяющей ЖК-дисплей с панелью под ним. Чтобы продолжить, вам придётся разорвать и оторвать часть поролоновой ленты, чтобы обнажить ленту под ней.

Используйте пару тонких пинцетов, чтобы подтянуть верх поролоновой ленты вокруг ЖК-дисплея.

Будьте осторожны, чтобы не касаться ЖК-дисплея пинцетом, так как вы можете повредить экран.

Используйте пинцет, чтобы оторвать поролоновую ленту и обнажить верхнюю часть ЖК-дисплея.

Вставьте кончик лопатки между рамкой ЖК-дисплея и лентой в верхней части ЖК-дисплея.

Проведите лопаткой вдоль промежутка между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки ЖК-дисплея.

ЖК-дисплей приклеен к металлической защитной пластине ЖК сзади по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать меди, чтобы сдвигать ЖК-дисплей на пару миллиметров влево и вправо несколько раз.

Вставьте меди в зазор между ЖК-дисплеем и задней крышкой, рядом с верхней частью левой стороны ЖК-дисплея.

Слегка согните меди от iPad, ровно настолько, чтобы увеличить зазор между ЖК-дисплеем и задней крышкой.

Вставьте меди в ещё три места вдоль левой стороны ЖК-дисплея и согните её в каждом месте, чтобы сдвинуть ЖК-дисплей в правую сторону задней крышки.

Теперь перейдите на правую сторону ЖК-дисплея и подденьте меди в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей обратно влево.

Повторяйте этот шаг и предыдущий несколько раз, пока ЖК-дисплей не начнёт легко перемещаться влево и вправо.

В следующих нескольких шагах вы вставите лопатку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной.

Убедитесь, что лопатка расположена между рамкой ЖК-дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к задней части корпуса под ЖК-дисплеем.

Начиная с верхнего правого угла устройства, введите лопатку между рамкой ЖК-дисплея и металлической задней пластиной; при продвижении она будет отделять клей.

Цель — отделить клей, а не отогнуть ЖК-дисплей, поэтому держите заостренный кончик лопатки как можно ниже, чтобы предотвратить изгиб ЖК-дисплея.

Если при вставке лопатки угол ЖК-дисплея начинает отгибаться вверх, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую операцию вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной и аккуратно проведите лопаткой по верхней части устройства, отделяя клей.

Продолжайте с левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК-дисплей должен отделиться от клея, удерживающего его. Если этого не произошло, снова вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК-дисплей.

Поднимите ЖК-дисплей на пару сантиметров от заднего корпуса, чтобы убедиться, что он оторван от клея.

Две широкие полосы скотча соединяют ЖК-дисплей с динамиками.

Держась одной рукой за ЖК-дисплей, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Аккуратно оттяните ЖК-дисплей от динамиков, одновременно поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК-дисплея.

Оттягивая ЖК-дисплей от динамиков, поворачивайте лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК-дисплей и положите его на стекло передней панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad, так как он всё ещё подключён шлейфом данных.

Снимите следующие винты, фиксирующие защитную пластину ЖК-дисплея к задней крышке iPad:

Два винта Phillips #00 длиной 2,6 мм

Тринадцать винтов Phillips #00 длиной 1,7 мм

Ещё один винт Phillips #00 длиной 1,7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК-дисплея со стороны нижнего конца iPad.

Подденьте лопаткой, чтобы освободить пластину от стенок заднего корпуса.

Снимите защитную пластину ЖК-дисплея с iPad.

Снимите три винта Phillips #00 длиной 1,3 мм, фиксирующие защитный щиток разъёма на плате логики.

Обязательно не заменяйте эти три винта другими винтами, особенно винтами, фиксирующими защитную пластину ЖК-дисплея к задней крышке iPad. Любые немного более длинные винты могут сорвать резьбу и привести к необратимому повреждению платы логики.

С помощью пинцета захватите и снимите защитный щиток разъёма с iPad.

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть разъём батареи и приподнять его из гнезда на плате логики.

Будьте очень осторожны и подденьте только разъём батареи, а не само гнездо. Если поддеть гнездо на плате логики, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для открывания, чтобы поддеть разъём ЖК-дисплея и отсоединить его от гнезда на плате логики.

Не поддёвайте вплотную к крупной микросхеме рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосами клейкой ленты, которые идут изнутри заднего корпуса к нижней передней рамке ЖК-дисплея.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и лентой с правой стороны iPad.

Проведите лопаткой наружу, отделяя ленту, одновременно аккуратно приподнимая ЖК-дисплей, чтобы оттянуть его от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК-дисплей от ленты.

Держа ЖК‑дисплей одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить вторую ленту.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и лентой и сдвигайте наружу, аккуратно приподнимая ЖК‑дисплей.

Поднимите и снимите ЖК‑дисплей с iPad Mini.

Будьте предельно осторожны — поддёжте ровно у разъёма сенсорной панели, никоим образом не воздействуйте на сам гнездо. Гнездо и разъём очень хрупкие; при повреждении любой из частей сенсорная панель не будет работать.

Чтобы снизить нагрузку на гнездо, попробуйте поддевать под короткий край разъёма, а не под длинный край, показанный на этих снимках.

Аккуратно подденьте разъём сенсорной панели и отсоедините его от гнезда на логической плате.

Аккуратно подденьте плату кабеля сенсорной панели и оторвите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

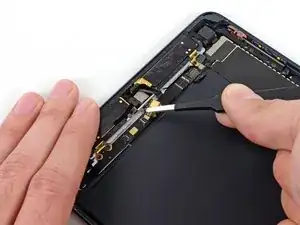

С помощью пинцета аккуратно отогните и снимите чёрную ленту, закрывающую золотую подложку на кабеле разъёма для наушников.

При сборке обратите внимание, что эта лента располагается U‑образно в этом месте, приклеиваясь как к кабелю разъёма для наушников снизу, так и к кабелю камеры сверху.

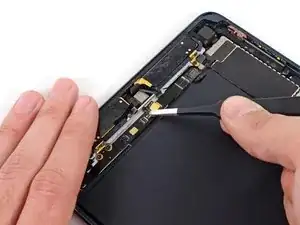

С помощью пинцета оторвите и снимите длинную тонкую чёрную ленту, покрывающую верхнюю часть кабеля разъёма для наушников.

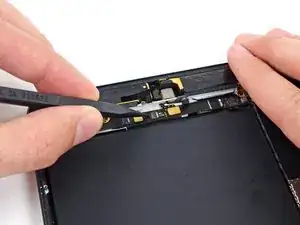

Кончиком лопатки аккуратно поднимите защёлку ZIF‑разъёма антенного ленточного кабеля верхнего левого угла.

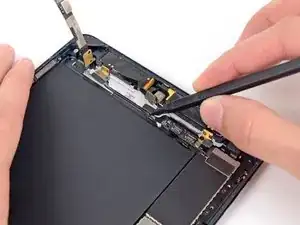

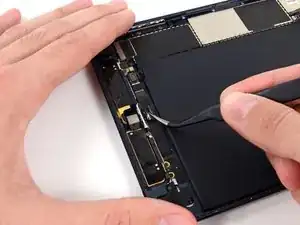

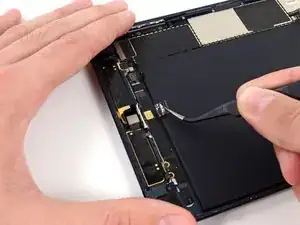

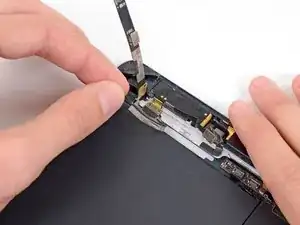

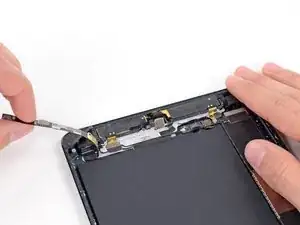

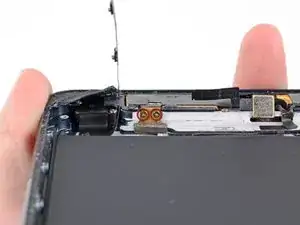

Пинцетом потяните антенный ленточный кабель верхнего левого угла прямо из его ZIF‑гнезда.

Аккуратно отогните кабель вверх и уберите в сторону от кабеля разъёма для наушников.

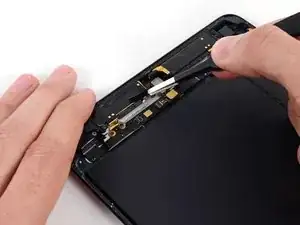

Кончиком лопатки поднимите защёлку ZIF‑разъёма кабеля микрофона.

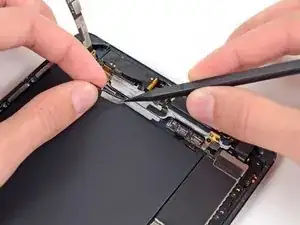

Медленно просуньте плоский конец металлической лопатки под кабель микрофона, отделяя клей, крепящий его к кабелю разъёма для наушников.

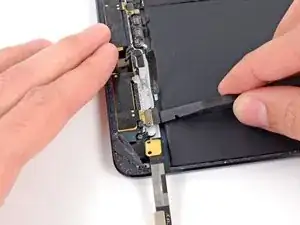

Пинцетом вытяните кабель микрофона прямо из его ZIF‑гнезда.

Аккуратно отогните кабель вверх и уберите в сторону от кабеля разъёма для наушников.

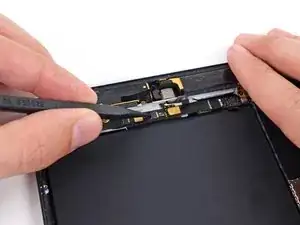

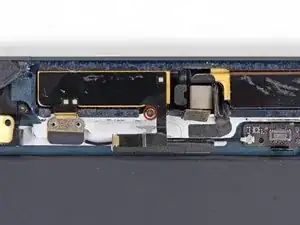

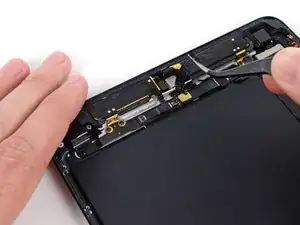

Отклейте и снимите небольшой кусочек ленты, закрывающий разъём кабеля для наушников.

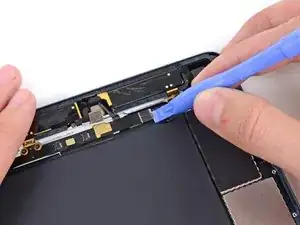

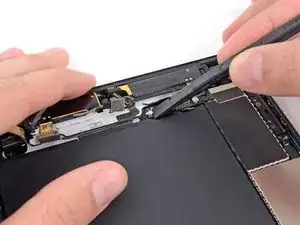

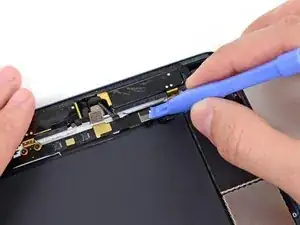

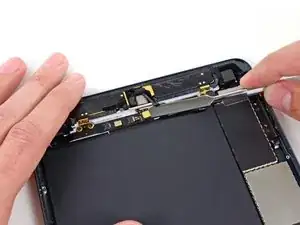

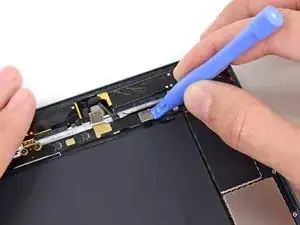

Используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть нижнюю металлическую пластину от соединителя кабеля для наушников.

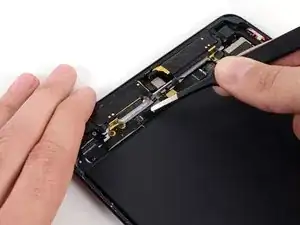

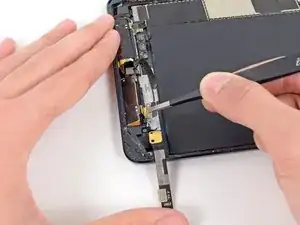

Не ломая пластину и не повреждая прикреплённую к ней ленту, подденьте её и отогните в сторону от разъёма кабеля для наушников.

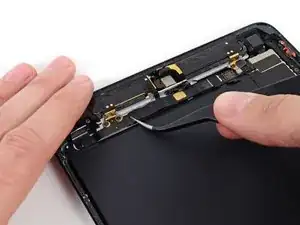

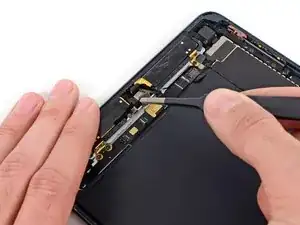

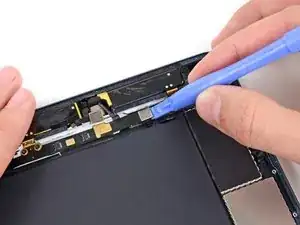

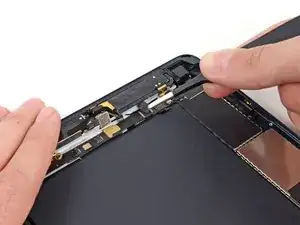

Используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть вторую (верхнюю) металлическую пластину от соединителя кабеля для наушников.

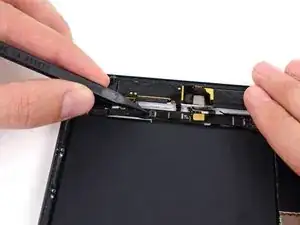

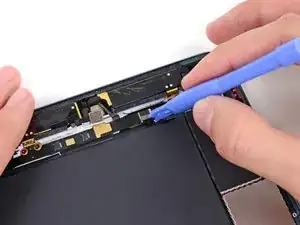

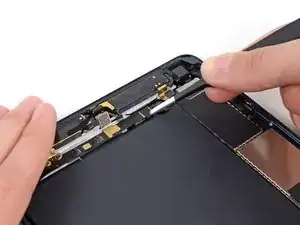

Снова аккуратно подденьте пластину и отведите её в сторону от разъёма кабеля для наушников.

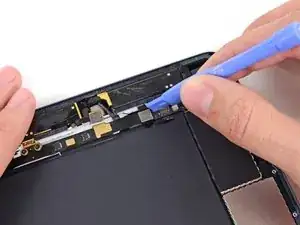

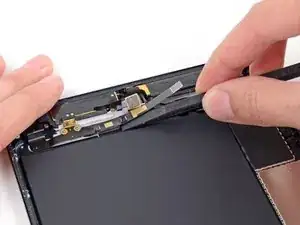

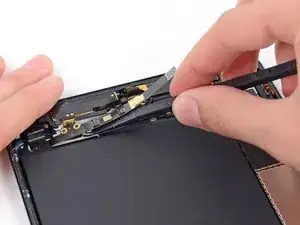

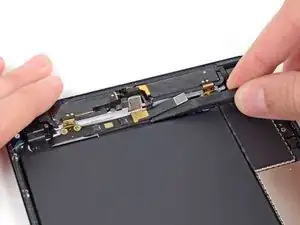

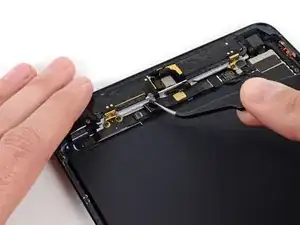

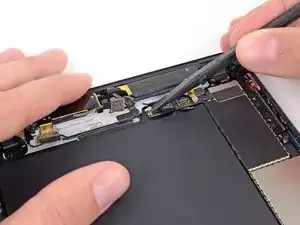

Используйте пластиковый монтажный инструмент, чтобы поддеть коннектор кабеля для наушников и отсоединить его от логической платы.

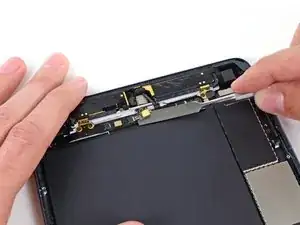

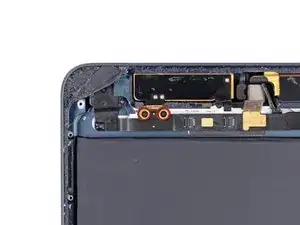

Снимите две винты Phillips #00 длиной 1.8 мм с монтажной планки верхнего левого антенны.

Просуньте плоский конец лопатки под всю длину кабеля разъёма для наушников, отделяя клей, скрепляющий кабель с задней крышкой.

Поднимите кабель разъёма для наушников и отогните его в сторону.

Снимите две винты Phillips #00 длиной 1.5 мм, закрепляющие боковую часть верхнего левого антенны на задней крышке.

Удалите один винт Phillips #00 длиной 1,3 мм с верхней части антенны.

Используйте плоский конец лопатки, чтобы отжать верхний левый разъем антенны от его гнезда на плате.

Используйте наконечник лопатки, чтобы отслоить ленту, фиксирующую кабель верхней левой антенны к задней корпусной панели.

Аккуратно потянув вверх за кабель верхней левой антенны, продолжайте использовать наконечник лопатки, чтобы отделить ленту от задней корпуса панели.

Подденьте плоским концом лопатки язычок с винтом верхней левой антенны, отделяя небольшой участок клея, удерживающий его на месте.

Используйте пинцет, чтобы поднять верхнюю левую антенну и вынуть её из гнезда в задней корпусной панели.
