Замена правого динамика iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом, так как мусор на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы прикоснуться.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если середина iOpener всё ещё слишком горячая для прикосновения, продолжайте использовать его и дождитесь, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Погрузите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно протрите iOpener полотенцем насухо.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наложите накладывающиеся полосы прозрачного упаковочного скотча на дисплей iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Постарайтесь следовать остальной части руководства как описано. Однако при поврежденном стекле оно, вероятно, продолжит трескаться в процессе, и возможно придётся использовать металлический инструмент для поддевания, чтобы вычистить стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Держа за вкладку, поместите нагретый iOpener сбоку iPad слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы размягчить клей под стеклом.

Осторожно разместите присоску на нагретой стороне примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Одной рукой прижмите iPad, а другой потяните присоску вверх, чтобы слегка отделить переднее стекло от заднего корпуса.

Поднимайте стекло только настолько, чтобы вставить открывающий медиатор — большее усилие может привести к трещинам в стекле.

Держа стекло приподнятым присоской, введите острие открывающего медиатора в щель между стеклом и корпусом iPad.

Не вставляйте медиатор глубже чёрной рамки по краю дисплея. Слишком глубокое введение может повредить ЖК-экран.

Оттяните пластиковый выступ присоски, чтобы снять вакуум и удалить присоску с узла дисплея.

Снова нагрейте и приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Поместите второй открывающий медиатор рядом с первым и проведите медиатором вниз по краю iPad, освобождая клей по ходу движения.

В ходе оставшейся процедуры, если вы столкнётесь с существенным сопротивлением при скольжении медиаторов под стеклом, остановитесь и подогрейте обрабатываемую секцию. Принуждение медиаторов рискует расколоть стекло.

Продолжайте продвигать открывающий медиатор вниз по краю дисплея, освобождая клей.

Если медиатор застрял в клее, «прокатите» медиатор по краю iPad, продолжая отделять клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх, к верхнему углу iPad.

Если вы увидите кончик лопатки для поддевания через переднее стекло, не паникуйте — просто немного вытяните лопатку. Скорее всего, всё будет в порядке, но постарайтесь избегать этого, так как на передней части ЖК‑экрана может остаться клей, который трудно удалить.

Повторно нагрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы нагреть одновременно верхний левый угол и верхний край.

Просуньте лопатку вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите лопатку вдоль верхнего края iPad, останавливаясь прямо перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по поверхности фронтальной камеры, так как вы можете размазать клей по объективу или повредить камеру. В следующих шагах объясняется, как лучше избежать касания фронтальной камеры.

Слегка выньте лопатку и аккуратно проведите её самым кончиком вдоль верхней части секции фронтальной камеры на верхнем крае.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где была первая. Проведите её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся снова при остывании.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в направлении угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не слипся вновь.

Повторно нагрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и снова нагрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener у конца с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой находится множество важных элементов, поэтому внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Кабель сенсорного слоя

В следующих шагах будет указано, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддёргивайте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

С помощью новой лопатки осторожно проводите над левой антенной, останавливаясь до кнопки «Домой».

Всегда проводите лопатку от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как это может повредить антенну.

Если нужно провести лопатку по нижней части несколько раз, извлеките её и вставьте заново у внешнего края, затем проводите внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте наконечник последней меди рядом с меди, вставленной на предыдущем шаге, и просуньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать шлейф дигитайзера.

Вставьте меди немного глубже и продвигайте её обратно в направлении кнопки «Домой».

Опять же, убедитесь, что меди движутся только к центру iPad, когда они полностью вставлены; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывальной меди. Не стесняйтесь остановиться и повторно нагреть.

В верхней части iPad напротив кнопки «Домой» у вас должна быть меди, зажатая в каждом углу. Поверните меди, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите поворачивать. Оставьте меди на месте, повторно нагрейте и приложите iOpener к проблемным участкам, затем ещё раз проведите меди через место, где клей держит сильнее.

Поднимайте медленно и осторожно, чтобы далее отделить клей по нижнему краю.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать собранную переднюю панель при обратной сборке, вам потребуется заменить клей для экрана. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипать к передней панели; оторвите корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры за один край, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в вырез в задней крышке.

Маленькие кусочки вспененной ленты закрывают верхний и нижний правые винты, крепящие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать и снять прямоугольный кусочек вспененной ленты, закрывающий верхний правый винт ЖК-дисплея.

Снимите треугольный кусок ленты, закрывающий нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть покрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отвести её в сторону, оголив винт ЖК-дисплея под ней.

Снимите четыре винта Phillips #000 длиной 3.9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать маленький кусочек ленты, соединяющий рамку ЖК-дисплея с правым динамиком.

Тонкая полоска вспененной ленты на рамке ЖК-дисплея закрывает кусок ленты, соединяющий ЖК-дисплей с панелью под ним. Для продолжения вам придётся разломать и оторвать часть вспененной ленты, чтобы оголить ленту под ней.

Используйте пару тонких пинцетов, чтобы поднять верх вспененной ленты вокруг ЖК-дисплея.

Осторожно — не касайтесь ЖК-дисплея пинцетом, чтобы не повредить экран.

Используйте пинцет, чтобы оторвать вспененную ленту и оголить верхнюю часть ЖК-дисплея.

Вставьте наконечник лопатки между рамкой ЖК-дисплея и лентой на верхней части ЖК-дисплея.

Проведите лопаткой по пространству между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки.

ЖК-дисплей приклеен к металлической защитной пластине ЖК за ним по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать меди, чтобы сдвинуть ЖК-дисплей на несколько миллиметров влево и вправо несколько раз.

Вставьте меди в зазор между ЖК-дисплеем и задней крышкой, ближе к верхней части левой стороны ЖК-дисплея.

Немного согните меди от iPad, лишь настолько, чтобы расширить зазор между ЖК-дисплеем и задней крышкой.

Вставьте меди в ещё три места вниз по левой стороне ЖК-дисплея и в каждом месте согните её, чтобы сдвинуть ЖК-дисплей вправо на задней крышке.

Теперь перейдите на правую сторону ЖК-дисплея и подденьте меди в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК-дисплей легко не начнёт перемещаться влево и вправо.

На следующих шагах вы будете вводить лопатку между ЖК‑дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК‑панель от клея под ней.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и металлической задней пластиной.

Убедитесь, что лопатка находится между рамкой ЖК‑дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к задней части корпуса под ЖК‑панелью.

Начиная с верхнего правого угла устройства, задвиньте лопатку между рамкой ЖК‑дисплея и металлической задней пластиной — при продвижении она отделит клей.

Цель — отделить клей, а не поднимать ЖК‑панель, поэтому держите заострённый конец лопатки как можно ниже, чтобы не согнуть ЖК‑панель.

Если при введении лопатки угол ЖК‑панели поднимается, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК‑дисплея.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и металлической задней пластиной и аккуратно проводите лопаткой по верхней части устройства, разделяя клей.

Продолжайте с левой стороны ЖК‑панели: вставьте плоский конец лопатки между ЖК‑дисплеем и защитной пластиной и введите лопатку как можно глубже.

К этому моменту ЖК‑панель должна ослабнуть от клея. Если это не произошло, повторно вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК‑панель.

Поднимите ЖК‑панель на пару дюймов от задней части корпуса, чтобы убедиться, что она оторвана от клея.

Две широкие полосы клейкой ленты соединяют ЖК‑панель со динамиками.

Держа ЖК‑панель одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Аккуратно оттяните ЖК‑панель от динамиков, поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК‑панели.

Вытягивая ЖК‑панель от динамиков, поворачивайте лопатку наружу, расширяя зазор и отсоединяя ленту от динамика.

Переверните ЖК‑панель и положите её на стекло передней панели.

Не пытайтесь полностью снять ЖК‑панель с iPad, она всё ещё подключена кабелем данных.

Удалите следующие винты, фиксирующие защитную пластину ЖК‑дисплея к задней части корпуса iPad:

Два винта 2,6 мм Phillips #00

Тринадцать винтов 1,7 мм Phillips #00

Один дополнительный винт 1,7 мм Phillips #00 на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК‑дисплея с нижнего конца iPad.

Подденьте лопатку, чтобы освободить пластину от боковин задней части корпуса.

Снимите защитную пластину ЖК‑дисплея с iPad.

Удалите три винта 1,3 мм Phillips #00, крепящие экранную пластину разъёма к плате логики.

Не подменяйте эти три винта другими, особенно винтами, которыми крепилась защитная пластина ЖК‑дисплея к задней части корпуса iPad. Любые чуть более длинные винты могут сорвать резьбу и привести к необратимому повреждению платы логики.

Используйте пинцет, чтобы захватить и снять экранную пластину разъёма с iPad.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи и отжать его от гнезда на плате логики.

Будьте очень осторожны и поддействуйте только разъём батареи, а не само гнездо. Если поддеть гнездо на плате логики, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём ЖК‑панели и отсоединить его от гнезда на плате логики.

Не поддёргивайте рядом с крупной микросхемой рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК‑панель всё ещё соединена с остальной частью iPad двумя широкими полосами клейкой ленты, которые идут от внутренней части задней крышки к нижней передней рамке ЖК‑панели.

Держа ЖК‑панель одной рукой, вставьте плоский конец лопатки между ЖК‑панелью и лентой с правой стороны iPad.

Продвиньте лопатку наружу, отделяя ленту, одновременно аккуратно приподнимая ЖК‑панель, чтобы оторвать её от ленты.

Поможет лёгкое вращение лопатки, чтобы расширить зазор и полностью отделить ЖК‑панель от ленты.

Продолжая удерживать ЖК-дисплей одной рукой, перейдите к левой стороне iPad и повторите ту же процедуру, что и в предыдущем шаге, чтобы отделить вторую полосу скотча.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и скотчем и сдвиньте наружу, аккуратно приподнимая ЖК-дисплей.

Поднимите и снимите ЖК-дисплей с iPad Mini.

Будьте очень осторожны и поддёвайте равномерно на разъём сенсорного стекла, а не на гнездо. Гнездо и разъём очень хрупкие, и при повреждении любого из них сенсор не будет работать.

Чтобы минимизировать напряжение на гнезде, старайтесь поддевать под короткий край разъёма, а не под длинный край, показанный на этих изображениях.

Аккуратно подденьте разъём сенсорного стекла и отведите его от гнезда на плате логики.

Аккуратно подденьте плату с кабелем сенсора и оторвите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

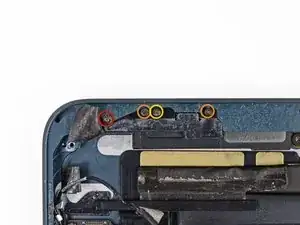

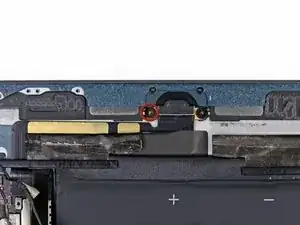

Удалите следующие три винта, фиксирующие нижнюю левую антенну к задней крышке:

Один винт Phillips #00, 1.2 мм

Один винт Phillips #00, 1.1 мм

Один винт Phillips #00, 2.5 мм

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, фиксирующий Wi‑Fi антенну к левому динамику.

Используйте плоский конец лопатки, чтобы отогнуть широкую левую полоску скотча от левого динамика.

Кабель антенны закреплён двумя полосками скотча: широкой полосой, которая продолжается на заднюю крышку, и небольшой полоской, принадлежащей самому кабелю, скрытой под широкой полосой.

В следующих шагах вы будете отделять широкую полоску от полоски кабеля кончиком лопатки в зазоре между ними.

Тяните широкую полоску к верхней части iPad, прикладывая постоянное усилие, чтобы оторвать её от кабеля антенны между ней и динамиком.

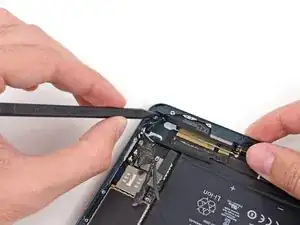

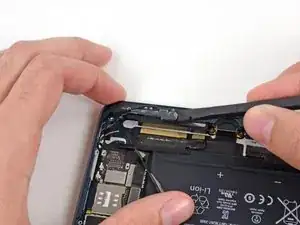

Просуньте кончик лопатки в зазор между широкой полоской и кабелем антенны, чтобы разорвать клей, связывающий их.

Продолжайте тянуть широкую полоску, пока она полностью не перестанет закрывать кабель антенны.

Правая широкая полоска скотча закрывает кабель антенны так же, как и левая.

Тяните широкую полоску к верхней части iPad, прикладывая постоянное усилие, чтобы оторвать её от кабеля антенны между ней и динамиком.

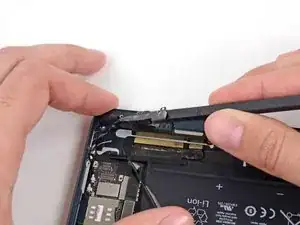

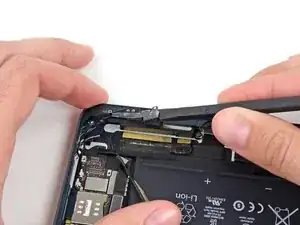

Просуньте кончик лопатки в зазор между широкой полоской и кабелем антенны, чтобы освободить клей, соединяющий их.

Продолжайте тянуть широкую полоску, пока она полностью не перестанет закрывать кабель антенны.

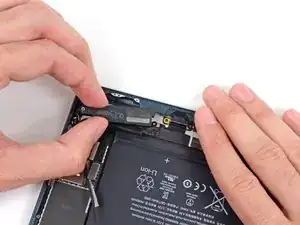

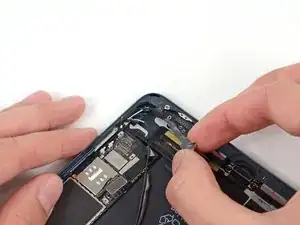

Используйте кончик лопатки, чтобы поддеть полоску скотча кабеля антенны и оторвать её от задней крышки iPad.

Аккуратно отводите кабель антенны в сторону по мере работы с полоской, чтобы он не присох обратно.

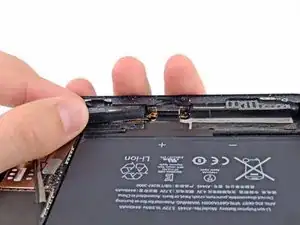

Вытяните кабель антенны из прорези за разъёмом Lightning.

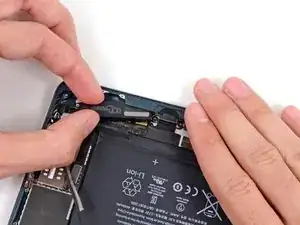

Используйте кончик лопатки, чтобы поддеть полоску скотча кабеля антенны и оторвать её также позади правого динамика.

Используйте кончик лопатки, чтобы удалить маленькую полоску скотча, фиксирующую кабель антенны в правом нижнем углу iPad.

Оттяните кабель антенны от его посадочного места в задней крышке.

Используйте кончик лопатки, чтобы поддеть маленькую металлическую фиксирующую скобу и снять её с кабеля антенны.

Выведите кабель антенны из скобы.

Удалите следующие винты, фиксирующие GPS‑антенну к задней крышке:

Один винт Phillips #00, 2.5 мм

Два винта Phillips #00, 1.1 мм

Один винт Phillips #00, 1.2 мм

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, держащий GPS-антенну на правом динамике.

Аккуратно уберите кабель антенны из нижнего правого угла задней крышки.

Отодвиньте антенну в сторону, чтобы она не мешала правому динамику.

Удалите один винт Phillips #00 длиной 1,4 мм, закрепляющий правый динамик на задней крышке.

Вставьте кончик лопатки в зазор между правым динамиком и нижним правым углом корпуса.

Подденьте по периметру нижней части динамика, выдвигая его из посадочного места в задней крышке.

Когда достаточная часть динамика окажется открытой, возьмите его двумя пальцами и потяните прочь из посадочного места в задней крышке.

Снимите правый динамик с iPad.

При сборке убедитесь, что два контакта динамика расположены выше и ниже отверстия для винта на разъеме Lightning.
