Замена верхней правой антенны iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом, так как любая грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволновых печей с вращающимся подносом: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы прикоснуться.

В процессе ремонта по мере остывания iOpener подогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать его выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине всё ещё слишком горячий, чтобы прикоснуться, продолжайте использовать его, дождавшись некоторого остывания перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если требуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, удерживайте дальнейшее разрушение и предотвращайте травмы, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла на месте и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Тем не менее, если стекло уже разбито, оно, вероятно, будет продолжать трескаться во время работы, и вам может понадобиться металлический монтажный инструмент, чтобы выскрести стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Держа за вкладку, поместите нагретый iOpener сбоку iPad слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы клей под стеклом размягчился.

Аккуратно разместите присоску на нагретой стороне, на половине высоты.

Убедитесь, что присоска полностью прилегает к экрану для плотного герметичного сцепления.

Удерживая iPad одной рукой, потяните вверх за присоску, чтобы слегка отделить переднюю панель стекла от заднего корпуса.

Осторожно поднимайте стекло только настолько, чтобы вставить монтажную лопатку — большее поднятие может привести к растрескиванию стекла.

Удерживая стекло присоской, вставьте острый конец монтажной лопатки в зазор между стеклом и корпусом iPad.

Не вставляйте монтажную лопатку глубже, чем чёрная рамка по краю дисплея. Слишком глубокое вставление может повредить ЖК-экран.

Оттяните пластиковый выступ присоски, чтобы снять вакуум и удалить присоску с сборки дисплея.

Повторно нагрейте и снова приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед следующим нагревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Поместите вторую монтажную лопатку рядом с первой и проведите лопаткой вдоль края iPad, освобождая клей по ходу движения.

В течение оставшейся процедуры, если вы встретите значительное сопротивление при продвижении лопаток под стеклом, остановитесь и снова разогрейте обрабатываемый участок. Насильное продвижение лопаток может треснуть стекло.

Продолжайте перемещать монтажную лопатку вниз по стороне дисплея, чтобы освободить клей.

Если монтажная лопатка застряла в клее, «прокатывайте» лопатку вдоль края iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если сквозь переднее стекло видно кончик лопатки для поддевания, не паникуйте — просто вытяните лопатку немного наружу. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на передней стороне ЖК-дисплея может остаться клей, который трудно удалить.

Разогрейте iOpener и положите его на верхний край iPad, над фронтальной камерой.

Не перегревайте iOpener во время ремонта. Подождите как минимум десять минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, остановившись непосредственно перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Не проводите лопатку по поверхности фронтальной камеры, чтобы не размазать клей на объективе или не повредить камеру. Последующие шаги покажут, как лучше избежать касания фронтальной камеры.

Вытащите лопатку слегка наружу и аккуратно проведите самым кончиком по верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где была первая. Пододвиньте её к углу, чтобы полностью отрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не слипся снова.

Разогрейте iOpener и положите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на местах и разогрейте iOpener повторно.

Не перегревайте iOpener — не чаще, чем раз в десять минут.

Поставьте разогретый iOpener на сторону с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддавайте поддеванию дальше и не извлекайте лопатку из iPad.

Под нижней рамкой расположено множество элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где можно поддеть, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только там, где это указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

Новой лопаткой аккуратно проведите поверх левой антенны, остановившись до кнопки «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю — такое движение может повредить антенну.

Если потребуется провести лопатку по нижнему участку более одного раза, извлеките её и вставьте заново у внешнего края, затем снова сдвигайте внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте наконечник последней медиаторы рядом с медиатором из предыдущего шага и проведите его под кнопкой «Домой».

Остановитесь примерно в дюйме от правого края, чтобы не перерезать кабель дигитайзера.

Вставьте медиатор чуть глубже и проведите им обратно к кнопке «Домой».

Снова убедитесь, что вы сдвигаете медиатор к центру iPad только когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Повторно разогрейте и приложите iOpener к верхней рамке iPad.

Будьте очень внимательны на этом шаге. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею медиатором. Не стесняйтесь остановиться и заново разогреть.

На верхней части iPad, напротив кнопки «Домой», у вас должна быть медиатора в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, разъединяя оставшийся клей по всем четырем краям.

Если вы почувствуете значительное сопротивление, прекратите кручение. Оставьте медиаторы на месте, разогрейте заново и приложите iOpener к проблемным участкам, затем снова проведите медиатором через проблемную точку.

Поднимайте медленно и аккуратно, чтобы дополнительно отделить клей по нижнему краю.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели при обратной сборке, вам потребуется заменить клеевой слой дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отодвиньте корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры на его посадочное место в задней крышке.

Мелкие кусочки поролоновой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-панель к задней крышке.

Используйте пинцет, чтобы поддеть и удалить прямоугольный кусок поролоновой ленты, закрывающий верхний правый винт ЖК-панели.

Удалите треугольный кусок ленты, закрывающий нижний правый винт ЖК-панели.

Верхний левый винт ЖК-панели может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отвести её, обнажив находящийся под ней винт ЖК-панели.

Удалите четыре винта Phillips #000 длиной 3,9 мм, фиксирующие ЖК-панель к задней крышке.

Используйте пинцет, чтобы поддеть небольшой кусочек ленты, соединяющей рамку ЖК-панели с правым динамиком, и отлепить его.

Тонкая полоска поролоновой ленты на рамке ЖК-панели закрывает кусок ленты, соединяющий ЖК-панель с расположенной под ней пластиной. Чтобы продолжить, вам надо будет разорвать и отодрать часть поролоновой ленты, чтобы обнажить находящуюся под ней ленту.

Используйте тонкий пинцет, чтобы поднять верхнюю часть поролоновой ленты, окружающей ЖК-панель.

Будьте осторожны, не прикасайтесь пинцетом к ЖК-панели, так как вы можете повредить дисплей.

С помощью пинцета оторвите поролоновую ленту, чтобы обнажить верхнюю часть ЖК-панели.

Вставьте кончик лопатки между рамкой ЖК-панели и лентой на верхней части ЖК-панели.

Проведите лопаткой вдоль зазора между рамкой ЖК-панели и лентой, отделяя ленту от рамки ЖК-панели.

ЖК-панель приклеена к металлической защитной пластине позади неё по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать медиатор, чтобы сдвинуть ЖК-панель на пару миллиметров влево и вправо несколько раз.

Вставьте медиатор в зазор между ЖК-панелью и задней крышкой, ближе к верхней части левой стороны ЖК-панели.

Слегка согните медиатор от iPad, лишь настолько, чтобы расширить зазор между ЖК-панелью и задней крышкой.

Вставьте медиатор в ещё три места вдоль левой стороны ЖК-панели и согните его в каждом месте, чтобы сдвинуть ЖК-панель вправо по задней крышке.

Теперь перейдите к правой стороне ЖК-панели и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-панель обратно влево.

Повторяйте этот и предыдущий шаг несколько раз, пока ЖК-панель не начнёт легко перемещаться влево и вправо.

В следующих шагах вы будете вводить лопаточку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопаточки между рамкой ЖК‑дисплея и металлической задней пластиной.

Убедитесь, что лопаточка находится между рамкой ЖК‑дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она закреплена винтами к заднему корпусу под ЖК‑дисплеем.

Начиная с верхнего правого угла устройства, введите лопаточку между рамкой ЖК‑дисплея и металлической задней пластиной; при продвижении она будет отделять клей.

Цель — отделить клей, а не поднимать ЖК‑дисплей, поэтому держите заострённый кончик лопаточки как можно ниже, чтобы не согнуть ЖК‑дисплей.

Если при вводе лопаточки угол ЖК‑дисплея подгибается вверх, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК‑дисплея.

Вставьте плоский конец лопаточки между рамкой ЖК‑дисплея и металлической задней пластиной и аккуратно продвигайте лопаточку вдоль верхней части устройства, отделяя клей.

Продолжайте с левой стороны ЖК‑дисплея: вставьте плоский конец лопаточки между ЖК‑дисплеем и защитной пластиной и введите лопаточку максимально глубоко.

В этот момент ЖК‑дисплей должен ослабнуть от клея, который его держит. Если этого не произошло, вставьте лопаточку снова с правой стороны или сверху, чтобы полностью освободить ЖК‑дисплей.

Поднимите ЖК‑дисплей на пару дюймов от заднего корпуса, чтобы убедиться, что он свободен от клея.

Два широких куска скотча соединяют ЖК‑дисплей со динамиками.

Держите ЖК‑дисплей одной рукой и вставьте плоский конец лопаточки в зазор между этим скотчем и левым динамиком.

Аккуратно оттяните ЖК‑дисплей от динамиков, поворачивая лопаточку наружу, чтобы отделить скотч от динамика.

Вставьте плоский конец лопаточки в зазор между правым динамиком и скотчем ЖК‑дисплея.

При оттягивании ЖК‑дисплея от динамиков поворачивайте лопаточку наружу, расширяя зазор и освобождая скотч от динамика.

Переверните ЖК‑дисплей и положите его на стекло передней панели.

Не пытайтесь полностью снять ЖК‑дисплей с iPad, так как он всё ещё подключён своим кабелем данных.

Снимите следующие винты, которые закрепляют защитную пластину ЖК‑дисплея к заднему корпусу iPad:

Два винта Phillips #00 длиной 2,6 мм

Тринадцать винтов Phillips #00 длиной 1,7 мм

Ещё один винт Phillips #00 длиной 1,7 мм на некоторых устройствах.

Вставьте плоский конец лопаточки под центр защитной пластины ЖК‑дисплея с нижнего торца iPad.

Подденьте лопаточку, чтобы освободить пластину от боков заднего корпуса.

Снимите защитную пластину ЖК‑дисплея с iPad.

Снимите три винта Phillips #00 длиной 1,3 мм, которые закрепляют экранную крышку разъёмов к плате логики.

Обязательно не заменяйте эти три винта другими винтами, особенно винтами, которые закрепляют защитную пластину ЖК‑дисплея к заднему корпусу iPad. Любые чуть более длинные винты могут сорвать резьбу в посадочных отверстиях и привести к необратимому повреждению платы логики.

Используйте пинцет, чтобы схватить и снять экранную крышку разъёмов с iPad.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи и приподнять его из гнезда на плате логики.

Будьте крайне осторожны, чтобы поддевать только разъём батареи, а не само гнездо. Если вы подднёте гнездо на плате логики, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём ЖК‑дисплея и извлечь его из гнезда на плате логики.

Не поддевать рядом с крупной микросхемой рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте сбоку разъёма, как показано.

ЖК‑дисплей всё ещё соединён с остальной частью iPad двумя широкими полосами клейкой ленты, которые идут изнутри заднего корпуса к нижней передней рамке ЖК‑дисплея.

Держа ЖК‑дисплей одной рукой, вставьте плоский конец лопаточки между ЖК‑дисплеем и скотчем с правой стороны iPad.

Проведите лопаточкой наружу, отделяя скотч, одновременно слегка приподнимая ЖК‑дисплей, чтобы оттянуть его от скотча.

Полезно слегка повернуть лопаточку, чтобы расширить зазор и окончательно отделить ЖК‑дисплей от скотча.

Продолжая удерживать ЖК-экран одной рукой, перейдите к левой стороне iPad и повторите описанную ранее процедуру, чтобы отделить вторую полоску ленты.

Вставьте плоский конец лопатки между рамкой ЖК-экрана и лентой и сдвиньте наружу, одновременно аккуратно поднимая ЖК-экран.

Поднимите и извлеките ЖК-экран из iPad Mini.

Будьте очень осторожны: поддевать нужно равномерно по коннектору дигитайзера, но ни в коем случае не воздействуйте на разъём. Разъём и коннектор очень хрупкие, и при повреждении дигитайзер перестанет работать.

Чтобы минимизировать нагрузку на разъём, старайтесь поддевать под короткий край коннектора, а не под длинный край, показанный на этих фотографиях.

Аккуратно подденьте коннектор дигитайзера и приподнимите его из разъёма на плате.

Аккуратно подденьте плату кабеля дигитайзера и приподнимите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

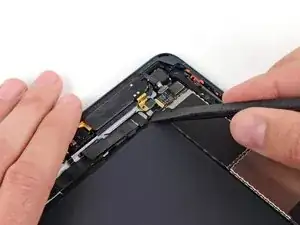

Используйте наконечник лопатки, чтобы приподнять правую сторону черной ленты, закрывающей маленькую металлическую скобу.

Доведите снятие ленты до конца пинцетом и удалите её со скобы.

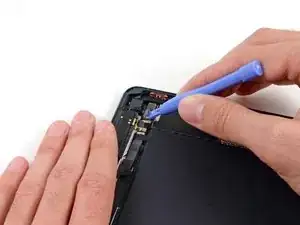

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть металлическую скобу слегка влево.

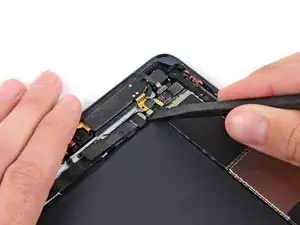

Используйте наконечник лопатки, чтобы приподнять нижнюю сторону металлической скобы.

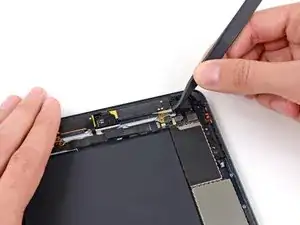

Схватите скобу пинцетом и поднимите её, извлекая из iPad.

При сборке сначала зацепите верхний край пластины на место, затем опустите нижнюю часть в её пазы.

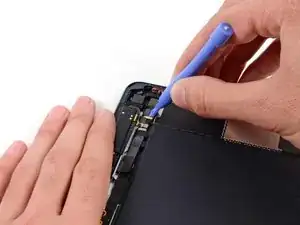

Используйте пластиковый инструмент для вскрытия, чтобы поддеть верхний правый антенный шлейф и отсоединить его от разъёма на плате.

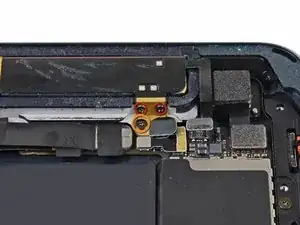

Удалите следующие три винта, фиксирующие верхнюю правую антенну к задней крышке:

Два винта 1,3 мм Phillips #00 с боковой стороны разъёма антенны.

Один винт 1,8 мм Phillips #00.

Используйте плоский конец лопатки, чтобы отсоединить коаксиальный разъём верхней правой антенны от его гнезда на плате.

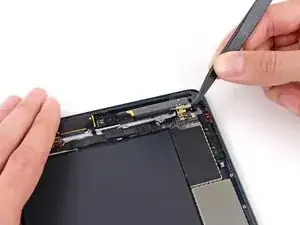

С помощью пинцета поднимите и удалите верхнюю правую антенну из задней крышки.
