Замена левого динамика iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва нельзя держать на ощупь из-за высокой температуры.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не нагревайте выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если средняя часть iOpener по-прежнему слишком горячая для прикосновения, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских торцов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому при обращении с ним будьте осторожны. При необходимости используйте руковицу для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипятке.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

iOpener готов к использованию! Если потребуется подогреть iOpener повторно, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся его передняя часть не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако если стекло уже разбито, оно, скорее всего, продолжит трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Удерживая его за вкладку, поместите нагретый iOpener на боковую часть iPad слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы смягчить клей под стеклом.

Аккуратно разместите присоску на нагретой стороне, примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Одной рукой удерживайте iPad, второй потяните за присоску вверх, чтобы слегка отделить переднее стекло от заднего корпуса.

Поднимайте стекло только настолько, чтобы вставить плоский медиатор — большее усилие может привести к трещинам в стекле.

Удерживая стекло поднятым присоской, вставьте острие медиатора в зазор между стеклом и корпусом iPad.

Не вставляйте медиатор глубже, чем чёрная рамка на стороне дисплея. Глубокое проникновение может повредить ЖК-экран.

Оттяните пластиковый штифт присоски, чтобы разгерметизировать её, и снимите присоску с узла дисплея.

Снова разогрейте и приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Всегда ждите минимум десяти минут перед повторным нагревом iOpener.

Дайте ему поработать несколько минут, чтобы разогреть левый край iPad.

Поместите второй медиатор рядом с первым и проведите медиатором вдоль кромки iPad, освобождая клей по ходу движения.

В ходе оставшейся процедуры, если вы встретите значительное сопротивление при движении медиаторов под стеклом, остановитесь и снова нагрейте участок, над которым работаете. Принуждение инструментов может привести к растрескиванию стекла.

Продолжайте перемещать медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «прокатывайте» его вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если через переднее стекло видно кончик лопатки для поддевания, не паникуйте — просто немного вытащите лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на переднюю часть ЖК-дисплея может попасть клей, который трудно удалить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите по крайней мере десять минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, можно согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите лопаткой вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопаткой вдоль верхнего края iPad, останавливаясь непосредственно перед камерой.

Третье изображение показывает, где находятся фронтальная камера и её посадочное место в iPad.

Избегайте проведения лопатки по зоне фронтальной камеры — вы можете размазать клей по объективу или повредить камеру. В следующих шагах будет описано, как лучше избегать повреждения фронтальной камеры.

Слегка вытащите лопатку и аккуратно проведите её самым кончиком вдоль верхней части зоны фронтальной камеры на верхнем крае.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Проведите её назад к углу, чтобы полностью перерезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся снова по мере остывания.

Вставьте ранее использованную лопатку глубже в iPad и проведите её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок регулировки громкости и блока питания.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и разогрейте iOpener снова.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Положите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не удаляйте лопатку из iPad.

Под нижней рамкой находится несколько важных элементов, поэтому внимательно изучите третье изображение:

Антенны

Гнездо кнопки «Домой»

Кабель сенсорного слоя

Следующие шаги укажут, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и подденьте только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

С новой лопаткой аккуратно проведите над левой антенной, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижнему участку более одного раза, извлеките её и вставьте снова у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте кончик последней медиаторы рядом с медиатором из предыдущего шага и просуньте её под кнопку «Домой».

Остановитесь примерно в два с половиной сантиметра от правой стороны, чтобы не перерезать шлейф дигитайзера.

Вставьте медиатор чуть глубже и сдвигайте его обратно в сторону кнопки «Домой».

Опять же, убедитесь, что вы двигаете медиатор к центру iPad только когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхней рамке iPad.

Будьте особенно осторожны на этом шаге. Не торопитесь и убедитесь, что клей нагрет и размягчен, и что вы прошли через весь клей при помощи медиатора. Не стесняйтесь остановиться и снова нагреть.

В верхней части iPad напротив кнопки «Домой» в каждом углу должны быть зафиксированы по медиатору. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы встретите значительное сопротивление, прекратите вращение. Оставьте медиаторы на месте, нагрейте и снова приложите iOpener к проблемным зонам, затем ещё раз проведите медиатором по месту заедания.

Поднимайте медленно и осторожно, чтобы дальше отделить клей вдоль нижнего края.

Когда весь клей отделён, откройте переднее стекло как книгу и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку фронтальной панели при сборке, вам потребуется заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и поместите его обратно над камерой для защиты.

Отожмите корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры на его гнездо в задней крышке.

Маленькие кусочки пористой ленты закрывают верхний и нижний правые винты, крепящие ЖК к задней крышке.

Используйте пинцет, чтобы оторвать и удалить прямоугольный кусок пористой ленты, закрывающий верхний правый винт ЖК.

Удалите треугольный кусок ленты, закрывающий нижний правый винт ЖК.

Верхний левый винт ЖК может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский край лопатки, чтобы поддеть ленту и отвести её, оголив винт ЖК под ней.

Удалите четыре винта Phillips #000 длиной 3,9 мм, крепящие ЖК к задней крышке.

Используйте пинцет, чтобы поддеть небольшой кусочек ленты, соединяющей рамку ЖК с правым динамиком.

Тонкая полоска пористой ленты на рамке ЖК закрывает кусок ленты, соединяющий ЖК с панелью под ним. Для продолжения вам нужно будет разорвать и отодрать часть пористой ленты, чтобы оголить ленту под ней.

Используйте тонкий пинцет, чтобы поддеть верх пористой ленты вокруг ЖК.

Будьте осторожны, не прикасайтесь пинцетом к ЖК, чтобы не повредить дисплей.

Используйте пинцет, чтобы оторвать пористую ленту, оголив верхнюю часть ЖК.

Вставьте кончик лопатки между рамкой ЖК и лентой в верхней части ЖК.

Проводите лопаткой вдоль зазора между рамкой ЖК и лентой, отделяя ленту от рамки ЖК.

ЖК приклеен к металлической защитной пластине ЖК сзади вдоль верхнего, левого и правого краёв. Чтобы безопасно ослабить этот клей, вы будете использовать медиатор, чтобы несколько раз сдвинуть ЖК на пару миллиметров влево и вправо.

Вставьте медиатор в зазор между ЖК и задней крышкой, рядом с верхней частью левой стороны ЖК.

Слегка согните медиатор от iPad, ровно настолько, чтобы расширить зазор между ЖК и задней крышкой.

Вставьте медиатор ещё в трёх местах вниз по левой стороне ЖК и согните его в каждом месте, чтобы сдвинуть ЖК вправо относительно задней крышки.

Теперь перейдите к правой стороне ЖК и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК не станет легко перемещаться влево и вправо.

На следующих шагах Вы будете вводить лопатку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной.

Убедитесь, что лопатка находится между рамкой ЖК-дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к заднему корпусу под ЖК-дисплеем.

Начиная с верхнего правого угла устройства, введите лопатку между рамкой ЖК-дисплея и металлической задней пластиной; при продвижении она будет отделять клей.

Цель — отделить клей, а не поднимать ЖК-дисплей, поэтому держите заострённый конец лопатки как можно ниже, чтобы предотвратить изгиб ЖК-дисплея.

Если при введении лопатки угол ЖК-дисплея начинает изгибаться вверх, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую операцию вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной и аккуратно продвиньте лопатку по верхней части устройства, отделяя клей.

Продолжите с левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК-дисплей должен отойти от клея, который его держит. Если это не так, вновь вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК-дисплей.

Поднимите ЖК-дисплей на пару сантиметров от заднего корпуса, чтобы убедиться, что он свободен от клея.

Две широкие ленты скотча соединяют ЖК-дисплей с динамиками.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Аккуратно оттяните ЖК-дисплей от динамиков, поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК-дисплея.

При оттягивании ЖК-дисплея от динамиков поворачивайте лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК-дисплей и положите его сверху на стекло передней панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad, так как он всё ещё подключён шлейфом данных.

Удалите следующие винты, фиксирующие защитную пластину ЖК-дисплея к заднему корпусу iPad:

Два винта Phillips #00 длиной 2,6 мм

Тринадцать винтов Phillips #00 длиной 1,7 мм

Ещё один винт Phillips #00 длиной 1,7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК-дисплея с нижнего торца iPad.

Подденьте лопаткой, чтобы освободить пластину от боковин заднего корпуса.

Снимите защитную пластину ЖК-дисплея с iPad.

Удалите три винта Phillips #00 длиной 1,3 мм, которые крепят экранный экран разъёма к плате логики.

Ни в коем случае не заменяйте эти три винта другими винтами, особенно винтами, крепящими защитную пластину ЖК-дисплея к заднему корпусу iPad. Любые немного более длинные винты могут сорвать резьбу и привести к необратимому повреждению платы логики.

Используйте пинцет, чтобы захватить и снять экранный щиток с iPad.

Используйте пластиковый инструмент для раскрытия, чтобы аккуратно приподнять разъём батареи из его гнезда на плате логики.

Будьте очень осторожны и приподнимайте только разъём батареи, а не само гнездо. Если вы приподнимете гнездо на плате логики, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для раскрытия, чтобы отщёлкнуть разъём ЖК-дисплея из его гнезда на плате логики.

Не упирайтесь в крупную микросхему рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосками клейкой ленты, идущими от внутренней части заднего корпуса к передней нижней рамке ЖК-дисплея.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и лентой на правой стороне iPad.

Сдвиньте лопатку наружу, отделяя ленту, одновременно аккуратно приподнимая ЖК-дисплей, чтобы оттянуть его от ленты.

Поможет слегка прокрутить лопатку, чтобы расширить зазор и полностью отделить ЖК-дисплей от ленты.

Держась одной рукой за ЖК‑дисплей, перейдите к левой стороне iPad и повторите ту же процедуру, что и на предыдущем шаге, чтобы отделить второй кусок ленты.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и лентой и ведите наружу, одновременно аккуратно приподнимая ЖК‑дисплей.

Поднимите и снимите ЖК‑дисплей с iPad Mini.

Будьте предельно аккуратны: подденьте разъём дигитайзера равномерно, а не саму гнездовую часть. Гнездо и разъём очень хрупкие — при их повреждении дигитайзер перестанет работать.

Чтобы минимизировать нагрузку на гнездо, старайтесь поддевать короткий край разъёма, а не длинный, показанный на этих изображениях.

Аккуратно подденьте разъём дигитайзера и оторвите его от гнезда на плате.

Аккуратно подденьте плату кабеля дигитайзера и оторвите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

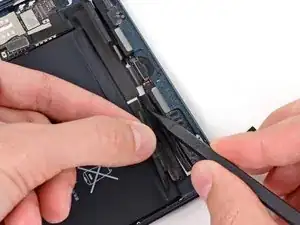

Используйте кончик лопатки, чтобы отогнуть небольшой кусок ленты, покрывающий оба антенных кабеля, расположенный в правом нижнем углу iPad.

Оставьте нижнюю часть ленты приклеенной к внутренней стороне задней крышки — это поможет при сборке.

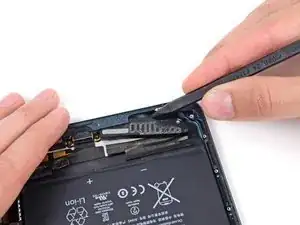

Кончиком лопатки отогните больший кусок ленты, покрывающий оба антенных кабеля возле нижней части задней крышки.

Не пытайтесь полностью снять этот кусок ленты; он обернут вокруг верхнего антенного кабеля.

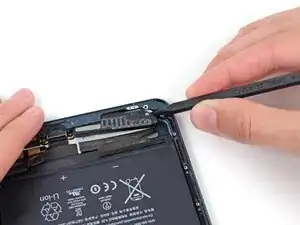

Удалите следующие три винта, фиксирующие нижнюю левую антенну к задней крышке:

Один 1,2 мм Phillips #00

Один 1,1 мм Phillips #00

Один 2,5 мм Phillips #00

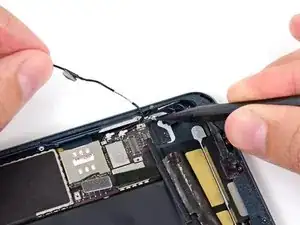

Используйте плоский конец лопатки, чтобы ослабить пенный клей, фиксирующий Wi‑Fi антенну к левому динамику.

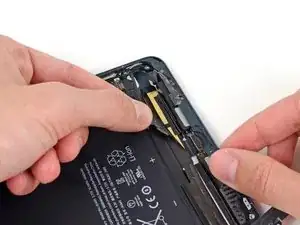

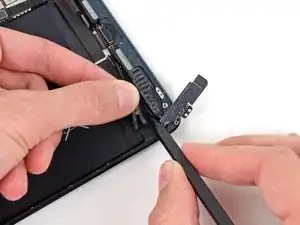

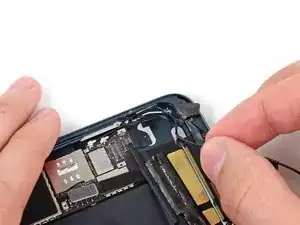

Плоским концом лопатки отогните широкий левый кусок ленты от левого динамика.

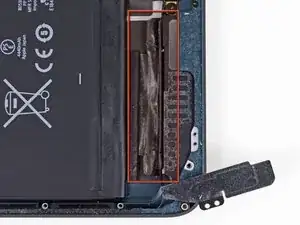

Антенный кабель закреплён двумя кусками ленты: широким куском, продолжающимся на задней крышке, и собственным небольшим куском ленты, прикрытым широким.

На следующих шагах вы будете разделять широкий кусок ленты и ленту антенного кабеля кончиком лопатки в зазоре между ними.

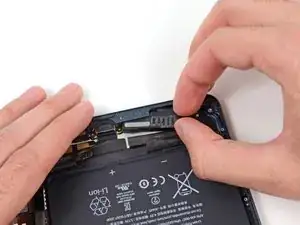

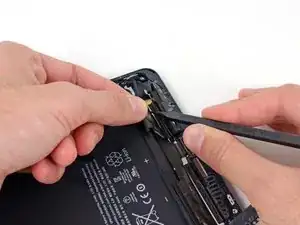

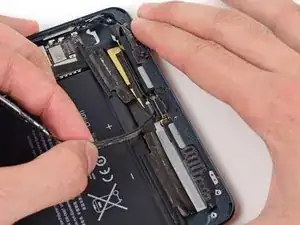

Тяните широкий кусок ленты кверху iPad, прикладывая постоянное усилие, чтобы освободить его от антенного кабеля между лентой и динамиком.

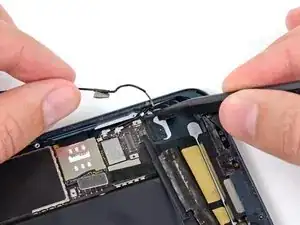

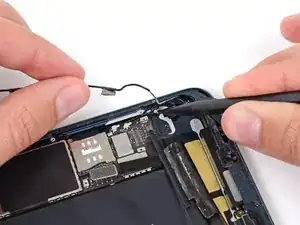

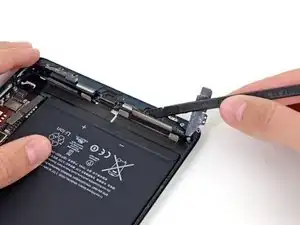

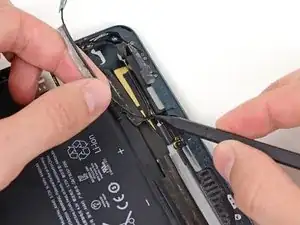

Просуньте кончик лопатки в зазор между широким куском ленты и антенным кабелем, чтобы разорвать клейкую связь между ними.

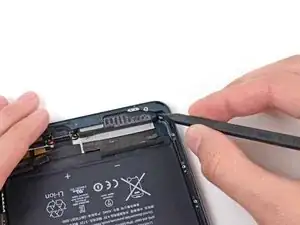

Продолжайте тянуть широкий кусок ленты, пока он полностью не перестанет закрывать антенный кабель.

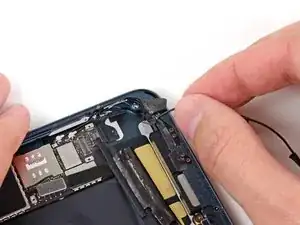

Правый широкий кусок ленты покрывает антенный кабель так же, как и левый.

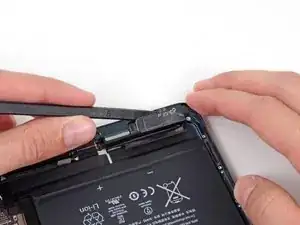

Тяните широкий кусок ленты кверху iPad, прикладывая постоянное усилие, чтобы освободить его от антенного кабеля между лентой и динамиком.

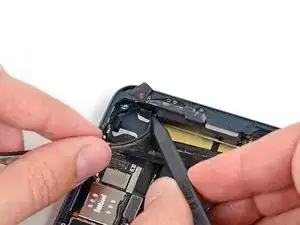

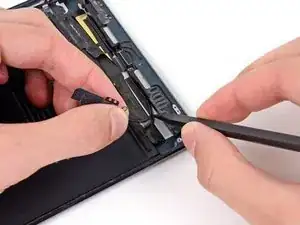

Просуньте кончик лопатки в зазор между широким куском ленты и антенным кабелем, чтобы освободить клейкую связь между ними.

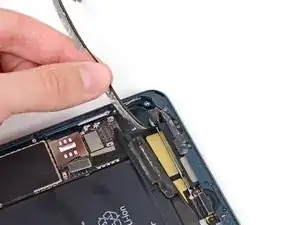

Продолжайте тянуть широкий кусок ленты, пока он полностью не перестанет закрывать антенный кабель.

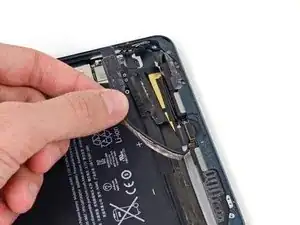

Используйте кончик лопатки, чтобы поддеть ленту антенного кабеля от задней крышки iPad.

Аккуратно отодвигайте антенный кабель по мере работы вдоль ленты, чтобы он не приклеился обратно.

Вытащите антенный кабель из выемки позади разъёма Lightning.

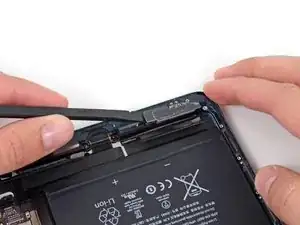

Кончиком лопатки также подденьте ленту антенного кабеля с задней стороны правого динамика.

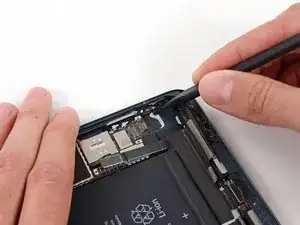

Используйте кончик лопатки, чтобы удалить небольшой кусок ленты, фиксирующий антенный кабель в правом нижнем углу iPad.

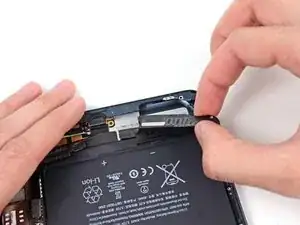

Оттяните антенный кабель от его посадочного места в задней крышке.

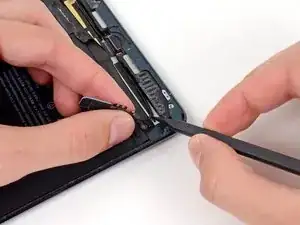

Используйте наконечник лопатки, чтобы сдвинуть небольшой металлический фиксирующий зажим с антенного кабеля.

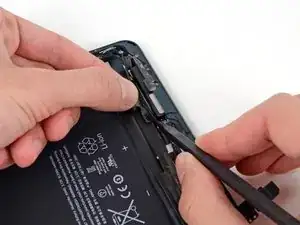

Выведите антенну из зажима.

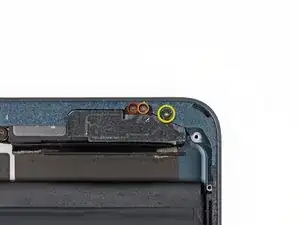

Удалите один винт Phillips #00 длиной 1,4 мм, крепящий левый динамик к задней крышке.

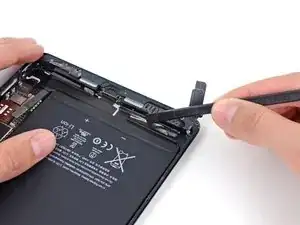

Вставьте наконечник лопатки в зазор между левым динамиком и нижней левой частью задней крышки.

Подденьте динамік по окружности снизу, вытягивая его из гнезда в задней крышке.

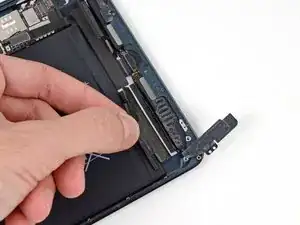

Когда динамик достаточно выйдет, схватите его и потяните от задней крышки.

Снимите левый динамик с iPad.

При сборке убедитесь, что два контакта динамика расположены выше и ниже отверстия для винта на разъёме Lightning.
