Замена логической платы iPad Mini CDMA

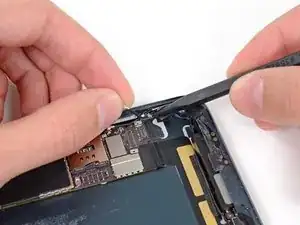

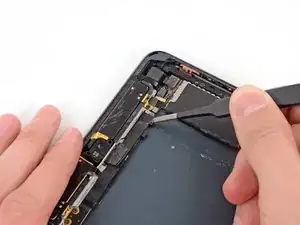

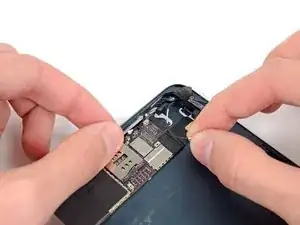

Используйте пинцет, чтобы поднять и снять небольшой кусочек скотча, закрывающего разъем шлейфа фронтальной камеры.

Разъем шлейфа фронтальной камеры зафиксирован кусочками скотча, оборачивающегося вокруг сторон шлейфа и прикрепленного к двум небольшим металлическим пластинам.

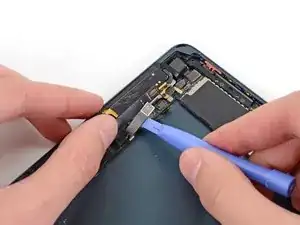

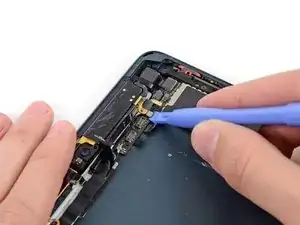

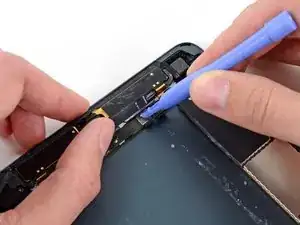

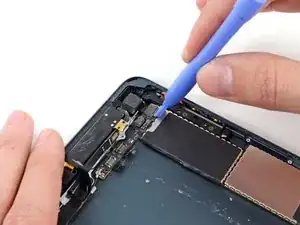

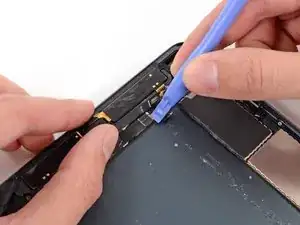

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять верхнюю металлическую пластину от разъема шлейфа фронтальной камеры.

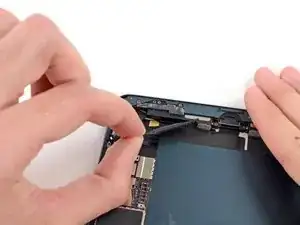

Осторожно приподнимите пластину и отогните ее от разъема шлейфа фронтальной камеры.

Аккуратно приподнимите вторую (нижнюю) металлическую пластину от разъема шлейфа фронтальной камеры.

Снова осторожно подденьте пластину вверх и в стороны от разъема шлейфа фронтальной камеры.

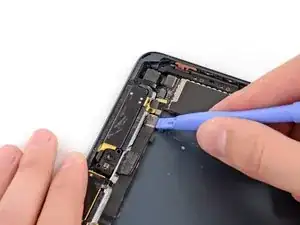

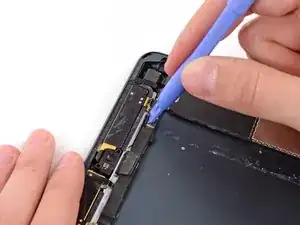

Используйте пластиковый инструмент для открытия, чтобы поддеть разъем шлейфа фронтальной камеры из его разъема на логической плате.

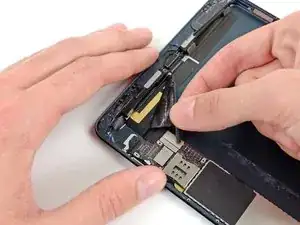

Осторожно отогните шлейф фронтальной камеры, убирая его с пути логической платы.

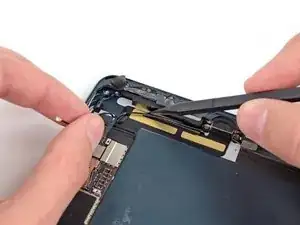

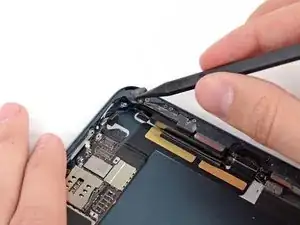

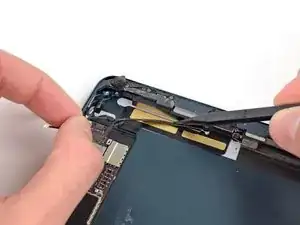

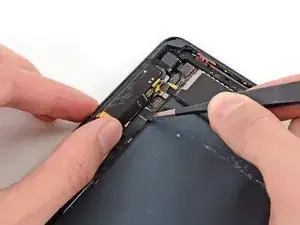

Используйте пинцет, чтобы поднять и снять небольшой кусочек скотча, закрывающего разъем шлейфа наушников.

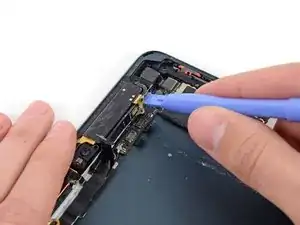

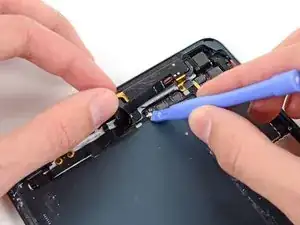

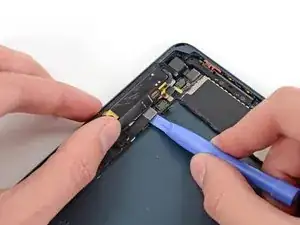

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять нижнюю металлическую пластину от разъема шлейфа наушников.

Осторожно подденьте пластину и отогните ее от разъема шлейфа наушников.

Подденьте вторую (верхнюю) металлическую пластину от разъема шлейфа фронтальной камеры.

Еще раз осторожно подденьте пластину вверх и в стороны от разъема шлейфа наушников.

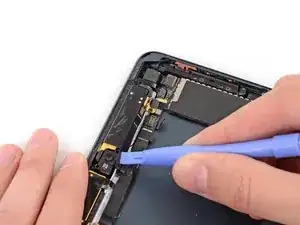

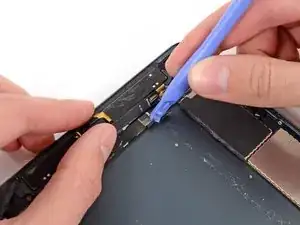

Используйте пластиковый инструмент для открытия, чтобы вынуть разъем шлейфа наушников из его разъема на логической плате.

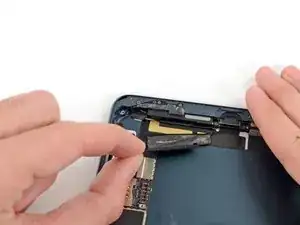

Осторожно согните шлейф наушников назад, вдали от логической платы.

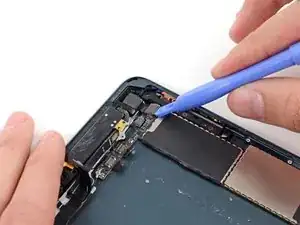

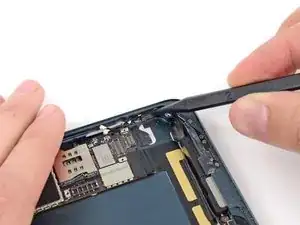

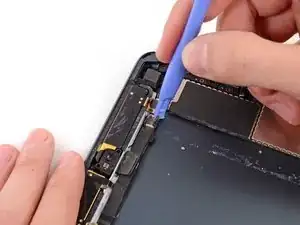

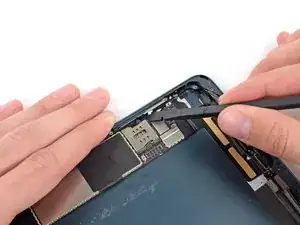

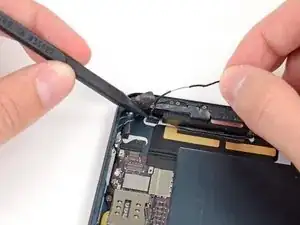

Используйте пластиковый инструмент для открытия, чтобы приподнять шлейф верхней левой антенны из его разъема на логической плате.

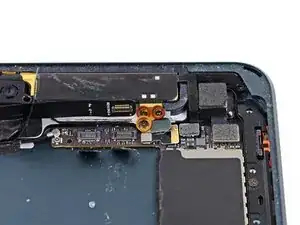

Удалите следующие три винта, крепящие верхнюю правую антенну к заднему корпусу:

Два винта Phillips #00 длиной 1,3 мм со стороны разъема антенны.

Один винт Phillips #00 длиной 1,8 мм.

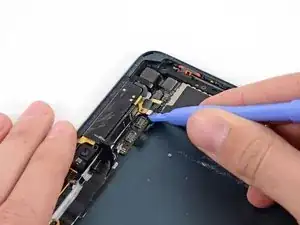

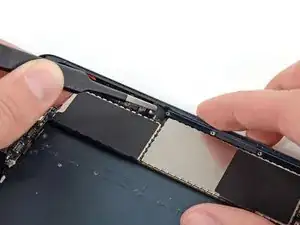

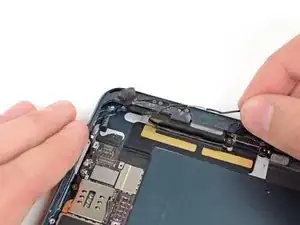

Отключите коаксиальный кабель верхней правой антенны от логической платы с помощью пластикового инструмента для открытия.

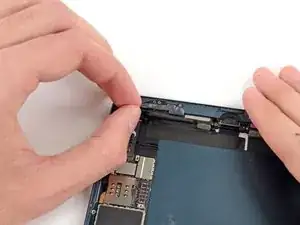

Осторожно согните кабель и болт вверх, чтобы они не мешали логической плате.

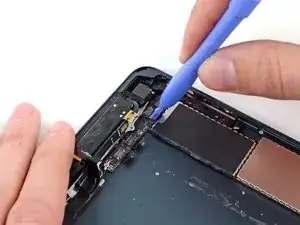

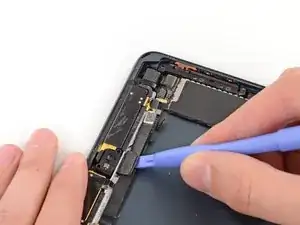

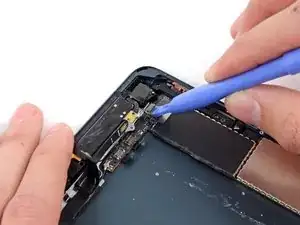

Используйте пластиковый инструмент для открытия, чтобы приподнять шлейф задней камеры из его разъема на логической плате.

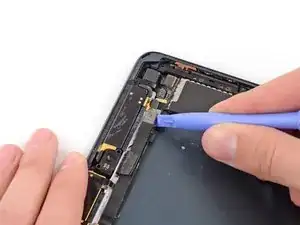

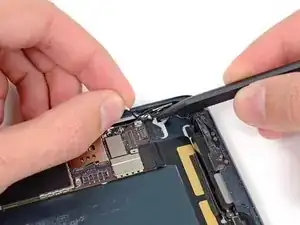

Подденьте шлейф верхней правой антенны из его разъема на логической плате с помощью пластикового инструмента для открытия.

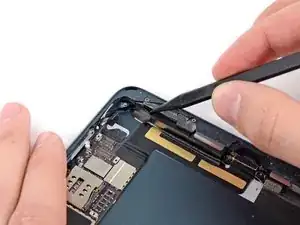

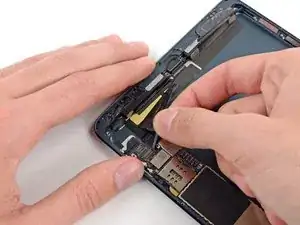

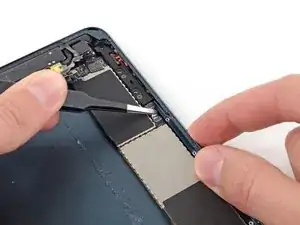

Используйте пинцет, чтобы приподнять и снять небольшой кусочек скотча, закрывающего разъем шлейфа кнопки.

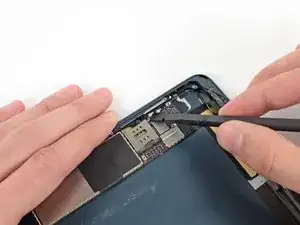

Используйте конец лопатки, чтобы поднять язычок на разъеме шлейфа кнопки.

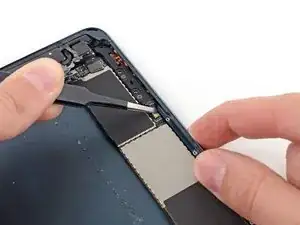

Используйте пинцет, чтобы вытащить шлейф кнопки из его разъема ZIF на логической плате.

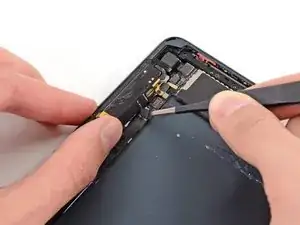

Осторожно отогните широкий кусок скотча, закрывающий верхнюю часть правого динамика.

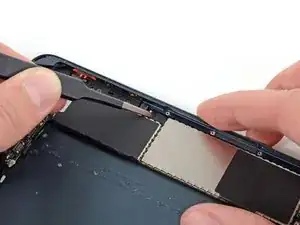

Продолжайте снимать скотч и удалите его с iPad.

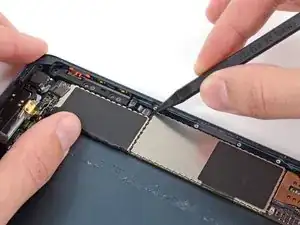

Используйте плоский конец лопатки, чтобы отсоединить два разъема антенны в нижней части от их гнезд на материнской плате.

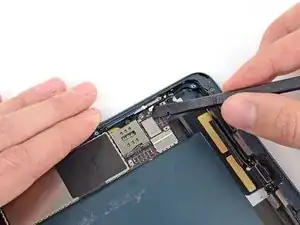

Используйте конец лопатки, чтобы отогнуть небольшой кусочек скотча, закрывающий обе антенны в нижнем правом углу iPad.

Оставьте нижнюю часть скотча приклеенной к задней панели для удобства сборки.

Концом лопатки отогните более крупный кусочек скотча, закрывающий обе антенны в нижней части задней панели.

Не пытайтесь снять этот кусок скотча; он обwrapped вокруг верхнего разъема антенны.

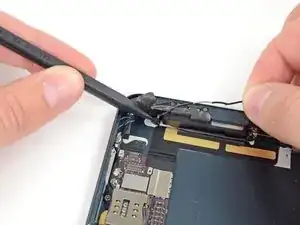

Используйте конец лопатки, чтобы поддеть небольшой металлический фиксатор с левого разъема антенны, затем уберите кабель из фиксатора.

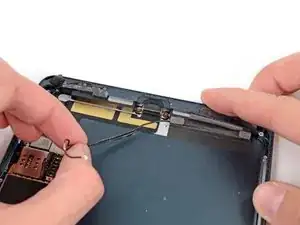

Уберите кабель антенны из угла iPad.

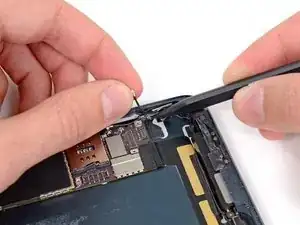

Используйте конец лопатки, чтобы удалить небольшой кусочек скотча, фиксирующий кабель антенны в нижнем правом углу iPad.

Отогните кабель от угла iPad.

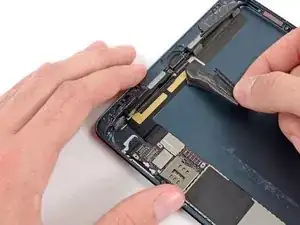

Используйте конец лопатки, чтобы поддеть скотч антенны от задней панели iPad.

Осторожно отводите кабель антенны в сторону, пока работаете вдоль скотча, чтобы он не прилип обратно.

Вытяните кабель антенны из паза за разъемом Lightning.
