Замена передней и задней камер Eee Pad Transformer Prime TF201
Замена передней или задней камеры может потребоваться, если одна или обе перестанут работать, работают плохо или сильно повреждены. Это руководство подробно описывает, как снять обе камеры; пользователь может выбрать, удалять одну или обе, поскольку снятие одной не влияет на другую. Руководство относительно длинное, но не чрезмерно сложное.
Шаг 1

Выключите устройство.
Поместите маленькую присоску на угол экрана и слегка потяните вверх, чтобы образовался зазор между экраном и корпусом.
Шаг 2


Вставьте пластиковый инструмент для открытия в зазор рядом с углом устройства.
Медленно проводите инструментом по периметру устройства, постепенно поддев экран.
Нормально слышать щелчки при освобождении пружинных защёлок, удерживающих экран.
Также нормально слышать отделение клея, так как небольшое количество клея используется для фиксации экрана.
Шаг 3


Когда экран освободится от всех пружинных защёлок и клея, медленно откройте устройство как раковину, удерживая петлю с левой стороны устройства.
Не отделяйте экран от корпуса более чем на несколько сантиметров, так как они всё ещё соединены тремя оранжевыми ленточными кабелями.
Аккуратно положите устройство на стол, положив экран лицевой стороной вниз.
Задняя часть корпуса будет немного перекрывать экран.
Шаг 4

Отключите ленточный кабель, поместив пластиковый инструмент для открытия под чёрную пластиковую защёлку, которая находится с противоположной стороны от порта по отношению к ленточному кабелю.
Подденьте вверх до угла 90 градусов, затем осторожно извлеките ленточный кабель из разъёма.
Шаг 5

Поместите пластиковый инструмент для открытия под белую пластиковую защёлку одного из разъёмов ленточного кабеля.
Подденьте вверх до угла 90 градусов, затем осторожно извлеките ленточный кабель из разъёма.
Повторите описанную процедуру для удаления другого ленточного кабеля.
Шаг 6

Удалите аккумулятор (крепится шестью винтами и белым проводным коннектором), следуя разделу по снятию в руководстве по замене аккумулятора.
Устройство, для которого мы писали это руководство, не поставлялось с аккумулятором, поэтому мы не включили его в собственные шаги руководства.
Аккумулятор снимается при всех ремонтах для защиты от короткого замыкания, ударов и внутренних повреждений устройства.
Шаг 7

Ориентируйте устройство так, чтобы кнопки блокировки и громкости и присоединённые к ним компоненты находились в верхнем левом углу.
Шаг 8

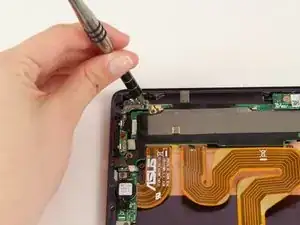

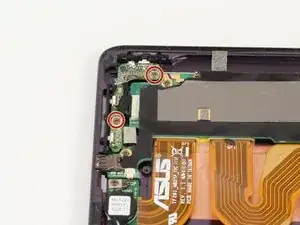

Удалите два винта 2,5 мм с помощью крестообразной отвёртки Phillips #00.
Шаг 9

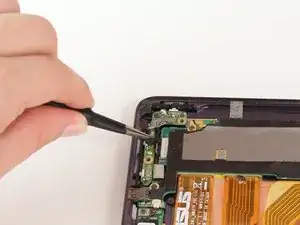

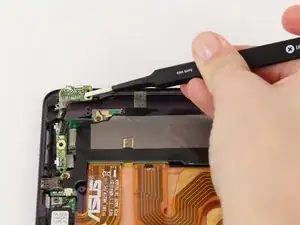

С помощью пинцета отогните полосу чёрной ленты, закрывающую соединение между электронной частью кнопок блокировки и громкости и материнской платой.
Выдавите чёрную часть из белой части соединителя, используя пинцет.
Шаг 10

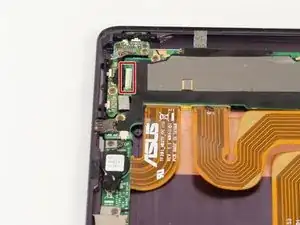

Электронная часть кнопок блокировки и громкости теперь должна быть свободной для перемещения. Аккуратно поднимите её пинцетом и отложите в сторону.
Шаг 11

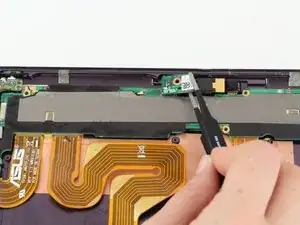

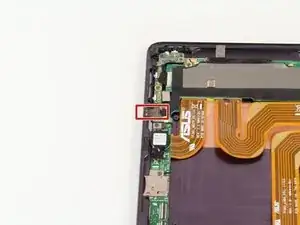

С помощью крестообразной отвёртки Phillips #00 удалите один винт 3,8 мм в светодиодном модуле. Светодиодный модуль — это небольшая зелёная платка (примерно 1 квадратный сантиметр), расположенная в верхней центральной части устройства.
Аккуратно снимите плату пинцетом, захватывая плату за одну сторону и стараясь не сдавить чёрную деталь на плате.
Шаг 12

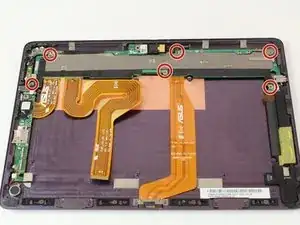

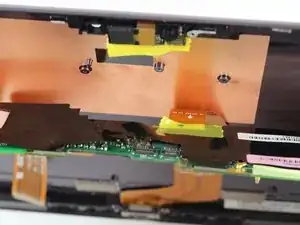

Используя крестообразную отвёртку Phillips #00, удалите шесть винтов 2,5 мм и отложите их в сторону.
Шаг 13

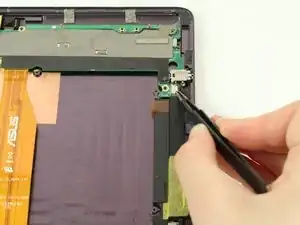

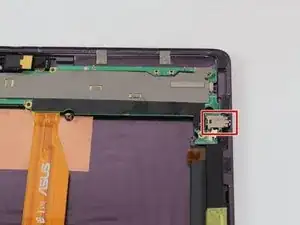

С помощью пинцета вытяните чёрную часть соединения между материнской платой и динамиками из белой части соединителя.
Шаг 14

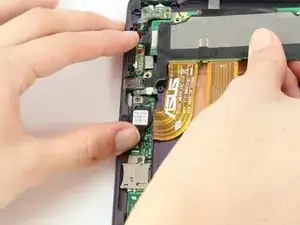

Аккуратно потяните боковую стенку устройства наружу, одновременно другой рукой выталкивая компонент полностью внутрь устройства.
Правая сторона материнской платы теперь должна быть свободна для перемещения.
Шаг 15

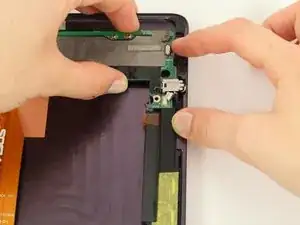

Одной рукой аккуратно потяните боковую стенку устройства наружу, а другой рукой вытяните компонент полностью внутрь устройства.
Левая и правая стороны материнской платы теперь должны быть свободны для перемещения.
Шаг 16

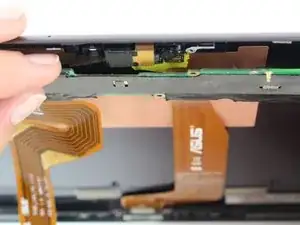

Материнская плата всё ещё будет прикреплена к устройству ленточными кабелями и лентой, расположенными рядом с камерами. Аккуратно оторвите ленту от задней стороны материнской платы, чтобы освободить её.
Игнорируйте ленточные кабели, которые всё ещё подключены к материнской плате. Сложите материнскую плату вниз в сторону нижней части устройства.
Шаг 17

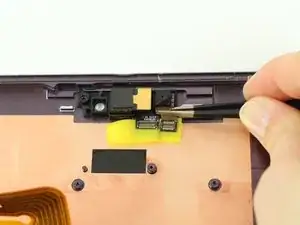

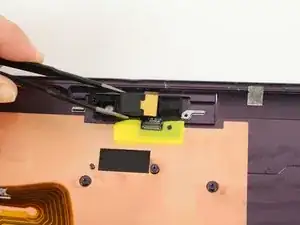

С помощью пинцета аккуратно извлеките левую камеру, которая является фронтальной, вместе с маленьким прикреплённым ленточным кабелем и отложите их в сторону.
Шаг 18

С помощью пинцета аккуратно приподнимите правую камеру, которая является тыльной, и выньте её из устройства, затем отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
