Замена левого динамика iPad 9 LTE

Выключите iPad перед началом ремонта.

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Датчики окружающего освещения

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного описания использования Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите предмет под iPad так, чтобы он располагался ровно между присосками.

Расположите присоски примерно посередине левой кромки — одна сверху, другая снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту для создания более цепкой поверхности.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного описания использования фена ознакомьтесь с этим руководством.

Когда Anti‑Clamp создаст достаточно большую щель, вставьте под оцифровщик открывающую пластину.

Если Anti‑Clamp не создаёт достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске закрепиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если и это не помогает, можно приклеить присоску супер‑клеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между оцифровщиком и рамкой.

Вставьте открывающую пластину в щель между оцифровщиком и рамкой.

Вставьте вторую открывающую пластину в созданную щель.

Сдвиньте пластину к нижнему левому углу iPad, чтобы отделить клей.

Оставьте пластину в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если пластину видно сквозь оцифровщик — просто вытащите пластину. ЖК‑экран не должен быть повреждён, но вы рискуете оставить липкий клей, который трудно удалить.

Если открывающая пластина застряла в клее, «прокатите» пластину вдоль боковины iPad, чтобы продолжить отделение клея.

Сдвиньте первую открывающую пластину в верхний левый угол iPad, чтобы отделить клей.

Оставьте пластину в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Проведите пластиной по верхнему левому углу iPad, чтобы отделить клей.

Вставляйте пластину не глубже 7 мм, чтобы не повредить датчик окружающего освещения.

Просуньте лезвие для вскрытия вдоль верхнего края iPad, остановившись прямо перед фронтальной камерой.

Избегайте перемещения лезвия по поверхности фронтальной камеры, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лезвие так, чтобы между дигитайзером и рамкой остался только кончик.

Сдвиньте лезвие над фронтальной камерой, чтобы разъединить клей.

Оставьте лезвие рядом с правой стороной фронтальной камеры, прежде чем продолжить.

Вставьте лезвие заново и сдвиньте его в направлении верхнего правого угла iPad, чтобы полностью отделить верхний клей.

Оставьте лезвие в верхнем правом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните лезвие вокруг верхнего правого угла iPad, чтобы разъединить клей.

Вставляйте лезвие не более чем на 4 мм, чтобы не повредить датчик окружающего освещения.

Вставьте новое лезвие для вскрытия и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на полпути от низа iPad. Прекратите сдвиг, как только достигнете трёх дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Сдвиньте лезвие в левом нижнем углу к этому углу, чтобы разъединить клей.

Не поворачивайте лезвие полностью вокруг угла, чтобы не повредить антенну.

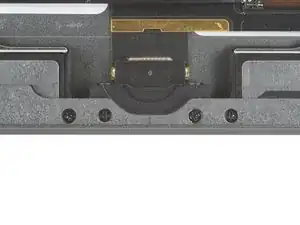

Третье изображение показывает нижнюю левую антенну под дигитайзером.

Оставьте лезвие в углу перед переходом к следующему шагу.

Вставьте новое лезвие в зазор, который вы только что создали на нижнем краю iPad.

Сдвиньте лезвие поверх антенны, остановившись прямо перед кнопкой «Домой».

Сдвигайте лезвие только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова пройти этот участок, выньте и вставьте лезвие заново в левом нижнем углу.

Оставьте лезвие слева от кнопки «Домой» перед продолжением.

Вставьте лезвие для вскрытия в образовавшийся зазор.

Просуньте лезвие под кнопку «Домой» и направьте его к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик.

Вставьте лезвие заново и сдвиньте его в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лезвие только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова пройти этот участок, выньте и вставьте лезвие заново в правом нижнем углу.

Оставьте лезвие справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью лезвия для вскрытия. Не стесняйтесь остановиться и снова разогреть.

Поверните два лезвия, расположенные в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя оставшийся клей в процессе.

Если сопротивление значительное, снова разогрейте кромки и обработайте их лезвием для вскрытия.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте лезвие между двумя шлейфами дисплея, чтобы отделить последний клей.

Будьте осторожны, чтобы не повредить два шлейфа дисплея вашим лезвием.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы планируете использовать его повторно — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предвырезанными клеевыми картами.

При сборке будьте внимательны к кабелям дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять любую ленту, закрывающую винты ЖК-экрана.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта 4.2 мм, крепящие ЖК-экран.

ЖК-экран слабо приклеен к рамке.

Вставьте лопатку между рамкой и правой верхней частью ЖК-экрана.

Медленно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для левой верхней части ЖК-экрана.

Не пытайтесь полностью снять ЖК-экран на этом этапе, он по-прежнему подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в посадочном месте настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран как страницу книги, поднимая возле камеры и переворачивая его через сторону с кнопкой «Домой».

Положите ЖК-экран лицевой стороной вниз на чистую, мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2.3 мм, закрепляющий разъём батареи на плате.

На этих фотографиях показано, как выглядит разъём батареи под платой. Используйте их как эталон при безопасном отключении батареи.

Обратите внимание, что на плате у разъёма батареи есть консольные пружины, которые нажимают на контактные пластины батареи. Поскольку и плата, и батарея приклеены, вам нужно будет вставить тонкий гибкий предмет между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом 35 градусов.

Не продвигайте блокиратор под разъём с чрезмерной силой. Если вставить блокиратор под плату трудно, можно попробовать использовать игральную карту для отключения батареи.

Идеально блокиратор или игральная карта должны скользить под платой без препятствий. После вставки он должен лежать примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1.4 мм, фиксирующие скобу кабеля дисплея.

Снимите скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пайковый разъём кабеля ЖК-экрана.

Для повторного подключения пайковых разъёмов подобного типа аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём будет смещён, контакты могут погнуться, вызвав необратимое повреждение.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую безворсовую поверхность.

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для открытия или ноготь, чтобы приподнять маленькую шарнирную запирающую планку на ZIF-разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы вытащить ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два нажатых разъёма шлейфов дигитайзера.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не разъём на плате.

Используйте плоский конец лопатки, чтобы поддеть буферный блок возле нижнего правого угла iPad.

Будьте осторожны, чтобы не проколоть и не порвать шлейф кнопки «Домой».

Удалите буферный блок.

Шлейф кнопки «Домой» зафиксирован лёгким клеем.

Используйте пинцет, чтобы отслоить шлейф кнопки «Домой» от рамки.

Снимите узел передней панели.

Используйте медиатор для вскрытия, чтобы отрезать остатки клея, которые могут ещё соединять переднюю панель с рамкой.

Если после установки нового дисплея у вас возникают «призрачные» срабатывания сенсора, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной), в выделенные зоны на задней стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и должны не требовать дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенополиуретановых защитных полосок от пыли, присутствующих во многих iPad.

При сборке, перед установкой дисплея, удалите остатки клея с iPad и очистите клеевые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для новой клейкой ленты и обеспечит надёжное сцепление.

Протестируйте функции iPad и установите заранее вырезанные полоски клея на заднюю часть дисплея согласно нашему руководству по нанесению клейких полосок для дисплея перед окончательным закрытием.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы отогнуть маленькую шарнирную удерживающую планку на ZIF-разъёме шлейфа кардридера SIM-карты.

Используйте пинцет, чтобы аккуратно вытянуть шлейф кардридера SIM-карты прямо из ZIF-разъёма.

Вставьте заострённый конец лопатки под левый антенный шлейф и поднимите прямо вверх, чтобы отсоединить его.

Здесь два антенных шлейфа, но необходимо отключить только тот, который дальше от края.

Отклейте левый антенный шлейф от заднего корпуса.

Держите антенный шлейф за сам шлейф, а не за его разъём. Тянув коаксиальные кабели за разъёмы, вы можете их повредить.

Лента, фиксирующая левый антенный шлейф, находится под лентой, фиксирующей правый антенный шлейф. Если возникают трудности, отключите и отодвиньте правый антенный шлейф.

Продолжайте отрывать левый антенный шлейф от заднего корпуса вдоль нижнего края iPad.

Используйте плоский конец лопатки, чтобы поддеть буферный блок в нижнем левом углу iPad.

Используйте пинцет, чтобы удалить буферный блок.

Используйте крестовую отвёртку, чтобы выкрутить три винта, фиксирующие левую антенну.

Один винт длиной 2,3 мм

Два винта длиной 1,4 мм

Антенный шлейф заякорен к динамику маленьким металлическим кронштейном. Кронштейн постоянно обжат на антенне и приклеен к корпусу динамика. Клей необходимо разрезать, чтобы извлечь антенну.

Осторожно вставьте медиатор между корпусом динамика и кронштейном.

Сдвиньте медиатор в направлении зарядного порта, чтобы разрезать клей.

Отодвиньте кронштейн от динамика, чтобы освободить его от ленты под ним.

Вставьте медиатор между антенной и блоком динамика.

Просуньте медиатор под антенну, чтобы разрезать пенополиуретановый клей.

Снимите левую антенну.

Используйте пинцет или ноготь, чтобы отлепить ленту, закрывающую разъёмы динамика.

Вы можете полностью снять ленту или остановиться, когда получите доступ к ZIF-разъёму левого динамика.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную фиксатора на ZIF-разъёме кабеля левого динамика.

Используйте пинцет, чтобы аккуратно вытянуть кабель левого динамика прямо из ZIF-разъёма.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,3 мм, крепящий левый динамик.

Снимите ленту, прижимающую динамик к задней крышке.

Вставьте плоский конец лопатки в выемку в корпусе динамика, рядом с углом задней крышки.

Оттолкните динамик от задней крышки.

Выдавите динамик из-под полки на задней крышке.

Снимите левый динамик.
