Замена антенны Bluetooth и Wi-Fi слева в iPad 9 LTE

Выключите ваш iPad перед началом ремонта.

Нагрейте iOpener и приложите его к левой стороне iPad в течение двух минут.

Во время ожидания, пока клей размягчится, обратите внимание на следующие участки, чувствительные к подъему:

Фронтальная камера

Датчики окружающего света

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите три шага для альтернативного метода.

Для получения полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Потяните синюю ручку назад, чтобы разблокировать руки Anti-Clamp.

Поместите предмет под ваш iPad, чтобы он находился на одном уровне между присосками.

Расположите присоски ближе к середине левой стороны — одну сверху, и одну снизу.

Держите нижнюю часть Anti-Clamp неподвижной и крепко надавите на верхнюю присоску, чтобы создать вакуум.

Если вы обнаружите, что поверхность вашего iPad слишком скользкая для удержания Anti-Clamp, используйте ленту для создания более цепкой поверхности.

Потяните синюю ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте руки.

Подождите одну минуту, чтобы дать клею шанс освободиться и создать открывающий зазор.

Если ваш экран недостаточно нагревается, можно использовать фен, чтобы нагреть левую сторону iPad.

Для получения полных инструкций по использованию фена, ознакомьтесь с этим руководством.

Вставьте лопатку под дигитайзер, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создает достаточный зазор, добавьте больше тепла в область и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз, и делайте паузу на одну минуту между поворотами. Позвольте Anti-Clamp и времени сделать свою работу за вас.

Пропустите следующий шаг.

Если ваш дисплей сильно треснул, покрытие его слоем прозрачного пакета может позволить присоске прилипнуть. В качестве альтернативы, можно использовать очень крепкую ленту вместо присоски. Если ничего не помогает, можно супер-клеем приклеить присоску к разбитому экрану.

Как только экран станет теплым на ощупь, приложите присоску к левой стороне экрана, как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте лопатку в зазор между дигитайзером и рамкой.

Вставьте вторую лопатку в зазор, который вы только что создали.

Переместите лопатку в нижний левый угол iPad, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное склеивание.

Не беспокойтесь, если вы можете видеть лопатку через дигитайзер — просто вытяните лопатку. ЖК-экран не должен быть поврежден, но вы рискуете оставить трудноочищаемый клей.

Если лопатка застревает в клее, "катите" лопатку вдоль стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первую лопатку к верхнему левому углу iPad, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы предотвратить повторное склеивание.

Нагрейте iOpener и приложите его к верхней части iPad в течение двух минут.

Поверните лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Вставляйте лопатку не более чем на 7 мм, чтобы избежать повреждения датчика окружающего света.

Проведите открывающей лопаткой вдоль верхнего края iPad, остановившись чуть перед фронтальной камерой.

Избегайте скольжения лопатки по фронтальной камере, так как это может повредить линзу. В следующих шагах будет показано, как этого избежать.

Вытяните лопатку до тех пор, пока только её кончик не окажется между сенсорным экраном и рамкой.

Проведите лопаткой над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед тем, как продолжить.

Вставьте лопатку снова и проведите ею к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы предотвратить повторное склеивание.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните лопатку вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставляйте лопатку только на 4 мм, чтобы избежать повреждения датчика окружающего света.

Вставьте новую открывающую лопатку и проведите ею к середине правого края iPad.

Кабели дисплея расположены примерно на полпути от низа iPad. Остановитесь, как только дойдёте до трех дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Проведите лопаткой в нижнем левом углу к нижнему левому углу, чтобы отделить клей.

Не вращайте лопатку полностью вокруг угла, так как это может повредить антенну.

На третьем изображении показана нижняя левая антенна под сенсорным экраном.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую открывающую лопатку в зазор, который вы только что создали на нижнем краю iPad.

Проведите лопаткой над антенной, остановившись чуть перед кнопкой «Домой».

Проведите лопаткой только к кнопке «Домой», а не от неё, так как это может повредить антенну.

Если вам нужно снова провести лопаткой по этой части, достаньте и вставьте её снова в нижний левый угол.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте открывающую лопатку в зазор, который вы только что создали.

Проведите лопаткой под кнопкой «Домой» и в сторону нижнего правого угла, убедившись, что только кончик находится между сенсорным экраном и рамкой.

Вставьте лопатку снова и проведите ею к кнопке «Домой», чтобы полностью отделить нижний клей.

Проведите лопаткой только к кнопке «Домой», а не от неё, так как это может повредить антенну.

Если вам нужно снова провести лопаткой по этой части, достаньте и вставьте её снова в нижний правый угол.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте очень осторожны на этом этапе. Не торопитесь, убедитесь, что клей горячий и мягкий, и убедитесь, что вы отделили весь клей открывающей лопаткой. Не бойтесь остановиться и разогреть снова.

Поверните две открывающие лопатки на левых углах iPad, чтобы немного приподнять сенсорный экран, отделяя при этом последний клей.

Если сопротивление значительное, разогрейте края и работайте вдоль них открывающей лопаткой.

Приподнимите левый край сенсорного экрана вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая сенсорный экран, проведите открывающей лопаткой между двумя кабелями дисплея, чтобы отделить остатки клея.

Будьте осторожны, чтобы не повредить два кабеля дисплея открывающей лопаткой.

После разделения всего клея откройте дигитайзер, как книгу, и положите его параллельно к iPad.

Во время сборки очистите оставшийся клей с рамки — и с дигитайзера, если вы его повторно используете — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предварительно вырезанными клеевыми карточками.

Обратите внимание на кабели дисплея при сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте pincette или пальцы, чтобы удалить любую ленту, закрывающую винты ЖК-дисплея.

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 4,2 мм, которые крепят ЖК-экран.

ЖК-экран слегка приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-экрана.

Осторожно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхней левой части ЖК-экрана.

Не пытайтесь полностью удалить ЖК-экран на этом этапе, так как он все еще подключен шлейфом.

Используйте плоский конец лопатки, чтобы немного поддеть ЖК-экран, чтобы вы могли захватить его пальцами.

Переверните ЖК-экран, как страницу в книге, поднимая его у камеры и поворачивая его над концом рамки с кнопкой Home.

Положите ЖК-экран на чистую, мягкую, безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте отвертку Phillips, чтобы удалить винт длиной 2.3 мм, который крепит разъем батареи к материнской плате.

На этих фотографиях показано, как выглядит разъем батареи под материнской платой. Используйте эти фотографии в качестве справки, пока безопасно отключаете батарею.

Обратите внимание, что разъем батареи имеет консольные пружины на материнской плате, которые надавливают на контакты батареи. Так как материнская плата и батарея приклеены, вам нужно будет вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны, изолируя батарею с помощью блокировщика батареи. Контакты батареи легко согнуть или сломать, что приведет к необратимым повреждениям.

Убедитесь, что логотип iFixit на блокировщике батареи обращен вверх.

Скользите блокировщик батареи под разъемом батареи материнской платы под углом 35 градусов.

Не запихивайте блокировщик батареи под разъем с чрезмерной силой. Если вам трудно вставить блокировщик батареи под материнскую плату, попробуйте использовать игральную карту для отключения батареи вместо этого.

Блокировщик батареи или игральная карта должны легко скользить под материнской платой, не сталкиваясь с препятствиями. После вставки он должен находиться под углом около 15 градусов.

Оставьте блокировщик батареи на месте, пока работаете.

Используйте отвертку Phillips, чтобы удалить три винта длиной 1.4 мм, которые крепят кронштейн кабеля дисплея.

Удалите кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-разъем кабеля ЖК-дисплея.

Чтобы снова подключить пресс-разъемы, аккуратно совместите и надавите на одну сторону, пока он не щелкнет на место, затем повторите то же самое с другой стороны. Не надавливайте на середину. Если разъем неправильно выровнен, контакты могут согнуться, что приведет к постоянному повреждению.

Полностью удалите ЖК-экран и положите его лицом вниз на чистую, мягкую, безворсовую поверхность.

Используйте пинцет, чтобы отодрать ленту, закрывающую разъем кабеля кнопки Home.

Используйте лопатку, инструмент для открытия или ноготь, чтобы поднять маленький запирающий флажок на разъеме кабеля кнопки Home ZIF.

Используйте пинцет, чтобы аккуратно вытащить шлейф кнопки Home из разъема ZIF.

Используйте плоский конец лопатки, чтобы приподнять и отключить два разъёма кабеля цифрового устройства.

Чтобы не повредить ваш iPad, подденьте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы приподнять буферный блок в нижнем правом углу iPad.

Будьте осторожны, чтобы не проколоть и не порвать кабель кнопки "Домой".

Удалите буферный блок.

Кабель кнопки "Домой" укреплён лёгким клеем.

Используйте пинцет, чтобы отодвинуть кабель кнопки "Домой" от рамки.

Удалите сборку передней панели.

Используйте открывающую лопатку, чтобы срезать остатки клея, которые могут ещё связывать сборку передней панели с рамкой.

Если вы сталкиваетесь с проблемами "призрачного" или "фатомного" касания на новом дисплее, это можно решить, добавив слой очень тонкой изоляционной ленты, такой как лента Каптон (полиимида), в обозначенные области на задней стороне панели. Замены цифровых устройств iFixit поставляются с правильной изоляцией и не должны требовать добавления ленты.

Без правильной изоляции эти области цифрового устройства могут замыкаться на другие компоненты, вызывая неисправности ввода касанием.

Изоляция невидима невооружённым глазом и отличается от полосок пенной пыли, обнаруживаемых на многих iPad.

Во время сборки, прежде чем установить дисплей, удалите остатки клея с iPad и очистите клеевые участки высококонцентрированным изопропиловым спиртом (90% и более) и безворсовой тканью. Это подготовит iPad к новому клею и обеспечит его правильное сцепление.

Проверьте функции вашего iPad и установите предварительно нарезанные полоски клея на заднюю часть дисплея, используя наше руководство по применению дисплейного клея перед тем, как запечатать его.

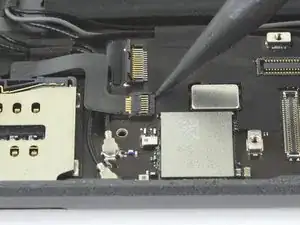

Используйте конец лопатки, открывающий инструмент или ноготь, чтобы поднять маленький запирающий механизм на кабеле считывателя SIM-карт ZIF-разъёма.

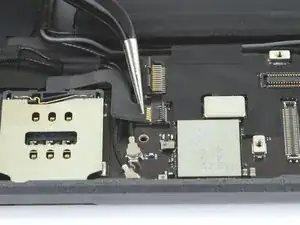

Используйте пинцет, чтобы аккуратно вытянуть кабель считывателя SIM-карт прямо из ZIF-разъёма.

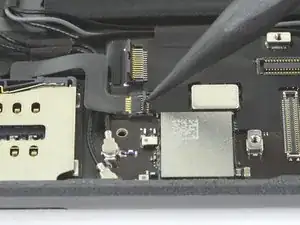

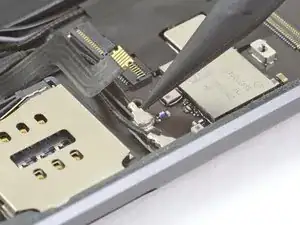

Вставьте острый конец лопатки под левый антеннный кабель и поднимите его, чтобы отключить.

Здесь есть два антеннных кабеля, но вам нужно отключить только тот, который дальше от края.

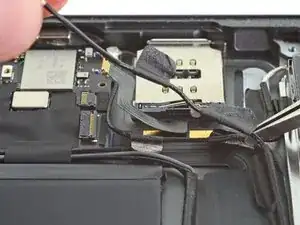

Отклейте левый антеннный кабель от заднего корпуса.

Держите антеннный кабель за сам кабель, а не за его разъём. Тянуть коаксиальные кабели за разъёмы может их сломать.

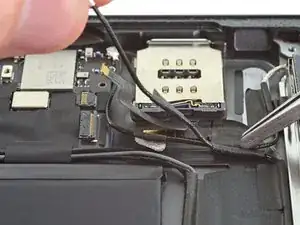

Лента, укрепляющая левый антеннный кабель, находится под лентой, укрепляющей правый антеннный кабель. Отключите и поднимите правый антеннный кабель, если у вас возникают трудности.

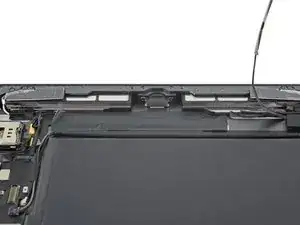

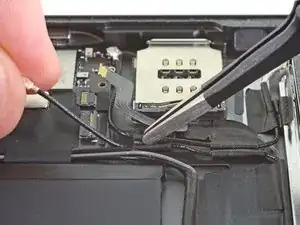

Продолжайте отклеивать левый антеннный кабель от заднего корпуса вдоль нижнего края iPad.

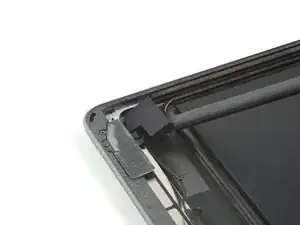

Используйте плоский конец лопатки, чтобы приподнять буферный блок в нижнем левом углу iPad.

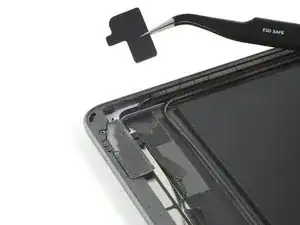

Используйте пинцет, чтобы удалить буферный блок.

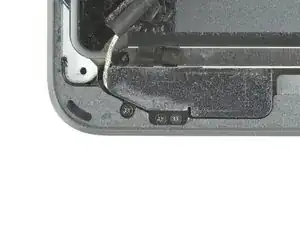

Используйте крестовую отвертку, чтобы удалить три винта, удерживающие левую антенну.

Один винт длиной 2,3 мм

Два винта длиной 1,4 мм

Антеннный кабель удерживается динамиком с помощью небольшого металлического кронштейна. Кронштейн постоянно зажат к антенне и приклеен к корпусу динамика. Клей нужно порезать, чтобы извлечь антенну.

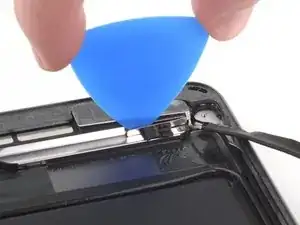

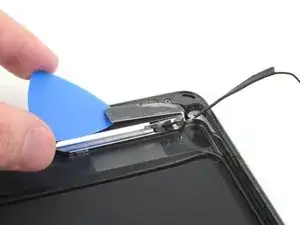

Аккуратно вставьте открывающую лопатку между корпусом динамика и кронштейном.

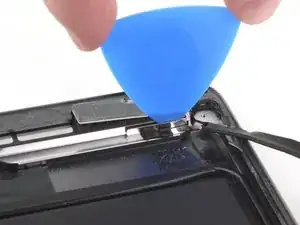

Сдвигайте лопатку в сторону разъёма для зарядки, чтобы порезать клей.

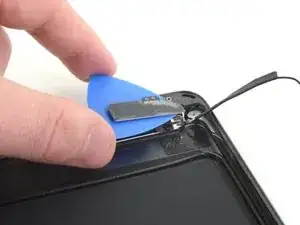

Отодвиньте кронштейн от динамика, чтобы освободить его от находящейся под ним ленты.

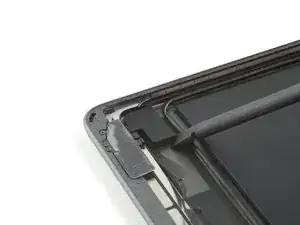

Вставьте открывающую лопатку между антенным и динамиком.

Сдвиньте открывающую лопатку под антенну, чтобы порезать пенопластовый клей.

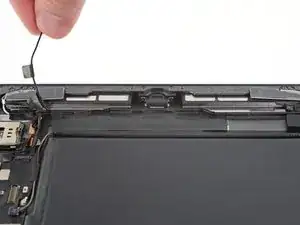

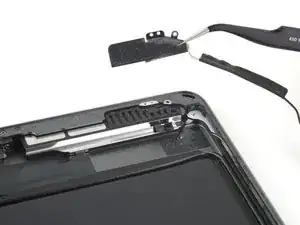

Удалите левую антенну.
