Замена аккумулятора iPad 9

Перед началом ремонта обязательно выключите iPad.

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока вы ждёте ослабления клея, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Датчики освещённости

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синий рычаг назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите предмет под iPad так, чтобы он находился вровень между присосками.

Расположите присоски примерно в середине левой кромки — одну вверху, другую внизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги заново.

Подождите одну минуту, чтобы клей успел ослабнуть и образовал зазор.

Если экран недостаточно прогревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте медиатор под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, подогрейте область сильнее и поверните рукоять ещё на полоборота по часовой стрелке.

Не крутите более чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Этот шаг показывает, как открыть iPad с помощью присоски‑ручки.

Если дисплей сильно треснут, наклеивание слоя прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску‑ручку к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски‑ручки, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Сдвиньте медиатор в направлении нижнего‑левого угла iPad, чтобы разделить клей.

Оставьте медиатор в нижнем‑левом углу, чтобы предотвратить повторное склеивание.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто выньте его. ЖК‑экран не должен быть повреждён, но вы рискуете оставить сложный для очистки клей.

Если медиатор застрял в клее, «прокатите» медиатор вдоль стороны iPad, чтобы продолжить отделять клей.

Сдвиньте первый медиатор в направлении верхнего‑левого угла iPad, чтобы отделить клей.

Оставьте медиатор в верхнем‑левом углу, чтобы предотвратить повторное склеивание.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните медиатор вокруг верхнего‑левого угла iPad, чтобы отделить клей.

Проведите медиатором вдоль верхнего края iPad, останавливаясь незадолго до передней камеры.

Избегайте проведения медиатора по передней камере, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор над передней камерой, чтобы отделить клей.

Оставьте медиатор у правой стороны передней камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Подогрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните медиатор вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея находятся примерно на половине расстояния от нижнего края iPad. Остановитесь, когда достигнете 3 дюймов от нижнего края iPad.

Подогрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Сдвиньте медиатор с левого нижнего края к левому нижнему углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

На третьем изображении показана нижняя левая антенна под дигитайзером.

Оставьте медиатор в углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем краю iPad.

Сдвиньте медиатор поверх антенны, останавливаясь незадолго до кнопки «Домой».

Сдвигайте медиатор только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор через этот участок, выньте его и вставьте заново в левом нижнем углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в зазор, который вы только что создали.

Проведите медиатор под кнопкой «Домой» и в сторону правого нижнего угла, следя за тем, чтобы между дигитайзером и рамкой находился только кончик медиатора.

Вставьте медиатор снова и сдвиньте его к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор через этот участок, выньте его и вставьте заново в правом нижнем углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Подогрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте крайне осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и снова нагреть.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя последние участки клея.

Если ощущается значительное сопротивление, снова нагрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

На оставшихся шагах постарайтесь не касаться тыльной стороны стекла или поверхности ЖК-экрана пальцами — отпечатки очень трудно удалить.

Поддерживая дигитайзер, вставьте медиатор между двумя кабелями дигитайзера, чтобы отделить последние участки клея.

Будьте осторожны, чтобы не повредить два кабеля дигитайзера медиатором.

После того как весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — с помощью изопропилового спирта. Замените клей нашими клеевыми лентами или готовыми клеевыми картами.

Будьте внимательны к кабелям дисплея при обратной сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвёртку, чтобы удалить четыре винта длиной 4,2 мм, фиксирующие ЖК-экран к рамке.

Снимите любую ленту, закрывающую винты ЖК-экрана.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить iPad.

Не пытайтесь полностью снять ЖК-экран на этом этапе, так как он всё ещё соединён несколькими кабелями со стороны кнопки «Домой».

Поднимайте ЖК-экран только с торца, где расположена фронтальная камера.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в его посадочном гнезде настолько, чтобы взять его пальцами.

Переверните ЖК-экран iPad как страницу в книге, приподнимая у камеры и переворачивая над торцом рамки с кнопкой «Домой».

Положите ЖК-экран лицевой стороной вниз на чистую, мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвёртку, чтобы удалить винт длиной 2,3 мм, фиксирующий разъём батареи на плате.

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте их в качестве ориентира при безопасном отключении батареи.

Обратите внимание, что на логической плате есть консольные пружины, которые прижимают контакты батареи. Поскольку и плата, и батарея зафиксированы клеем, вам потребуется просунуть что-то тонкое и гибкое между контактными точками, чтобы отключить батарею.

Точно следуйте инструкциям, если вы изолируете батарею с помощью блокиратора батареи. Контакты батареи легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи расположен вверх.

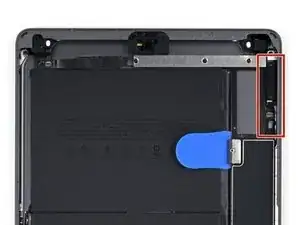

Вставьте блокиратор батареи под разъём батареи на логической плате под углом 35 градусов.

Не засовывайте блокиратор под разъём с избыточной силой. Если блокиратор трудно вставить под плату, можно попробовать использовать игральную карту для отключения батареи.

Блокиратор батареи или игральная карта должны скользить под платой без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Используйте крестовую отвёртку, чтобы удалить три винта длиной 1,4 мм, фиксирующие кронштейн кабеля дисплея.

Снимите кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-разъём кабеля ЖК-экрана.

Для повторного присоединения пресс-разъёмов типа этого аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Полностью извлеките ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую безворсовую поверхность.

Используйте пинцет, чтобы снять ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленький шарнирный фиксатор на ZIF-разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно вытащить плоский кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отключить два пресс-разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы поддеть демпферный блок возле нижнего правого угла iPad.

Осторожно, не проткните и не порвите плоский кабель кнопки «Домой».

Снимите демпферный блок.

Кабель кнопки «Домой» зафиксирован легким клеевым слоем.

Используйте пинцет, чтобы аккуратно отслоить кабель кнопки «Домой» от рамки.

Снимите сборку передней панели.

Используйте медиатор для разрезания оставшегося клея, который может все ещё соединять сборку передней панели с рамкой.

Если у вас возникают «призрачные» или «фантомные» касания с новым дисплеем, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной), в выделенных местах на тыльной стороне панели. Заменяемые оцифровщики iFixit поставляются с необходимой изоляцией и не должны требовать дополнительной ленты.

При отсутствии надлежащей изоляции эти участки оцифровщика могут замыкаться на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых защитных полосок от пыли, встречающихся на многих iPad.

При сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) без ворса. Это подготовит iPad к новой клеевой основе и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на тыльную сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно его закреплять.

Используйте крестовую отвёртку, чтобы вынуть три винта длиной 1,4 мм, фиксирующие верхний держатель компонентов.

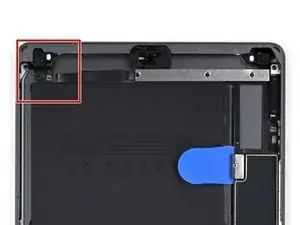

Используйте пинцет или пальцы, чтобы снять верхний держатель компонентов с рамки.

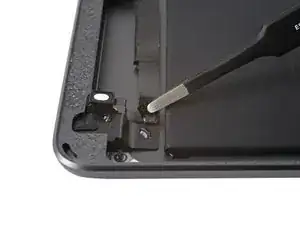

Отклейте ленты, закрывающие ZIF-разъём левого датчика окружающего освещения.

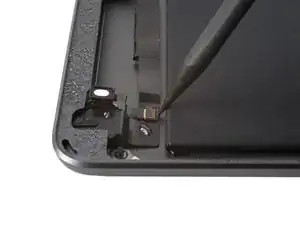

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную фиксационную защёлку ZIF-разъёма левого датчика окружающего освещения.

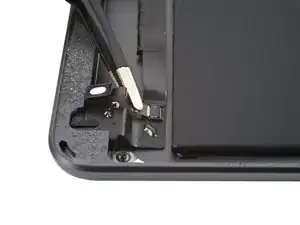

Используйте пинцет, чтобы аккуратно вытащить кабель левого датчика окружающего освещения прямо из ZIF-разъёма.

Левый датчик окружающего освещения слегка приклеен к рамке.

Используйте пинцет или пальцы, чтобы вынуть датчик из рамки.

Используйте пинцет, чтобы удалить остатки клея с рамки.

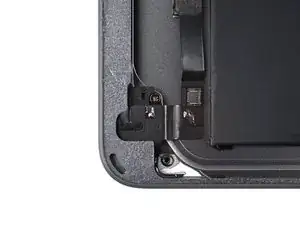

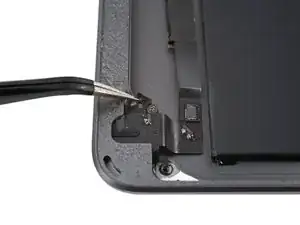

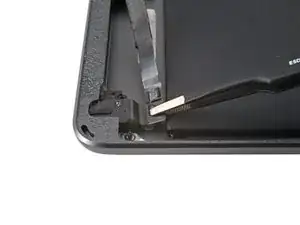

Подденьте и отведите ленту, закрывающую нажимной разъём разъёма для наушников.

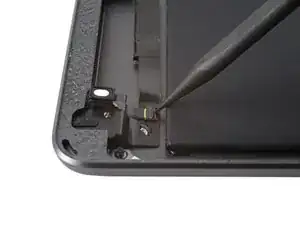

Используйте плоский конец лопатки, чтобы поддеть и отключить нажимной разъём разъёма для наушников.

Кабель разъёма для наушников слегка приклеен к рамке.

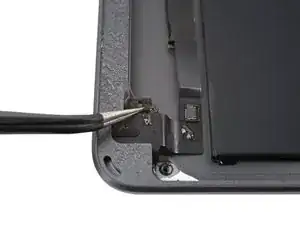

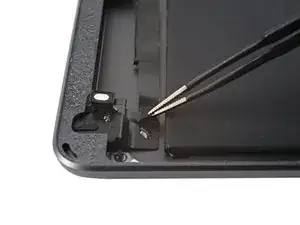

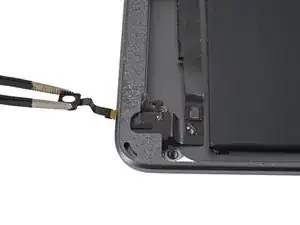

Используйте пинцет или пальцы, чтобы отслоить кабель разъёма для наушников от рамки.

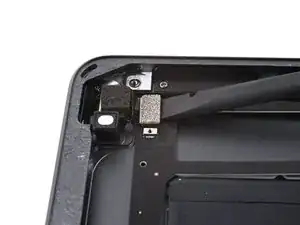

Используйте крестовую отвёртку, чтобы вынуть винт длиной 3,3 мм, фиксирующий разъём для наушников в рамке.

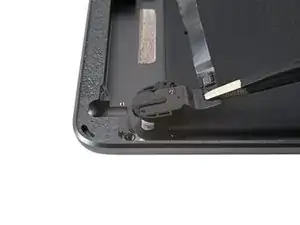

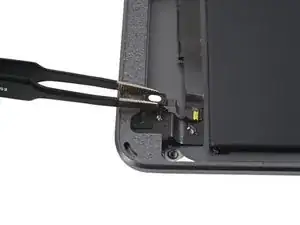

Используйте пинцет, чтобы вытащить разъём для наушников из его корпуса и снять его.

Отклейте ленту, закрывающую ZIF-разъём фронтальной камеры.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную фиксационную защёлку ZIF-разъёма фронтальной камеры.

Используйте пинцет, чтобы аккуратно вытащить кабель фронтальной камеры прямо из ZIF-разъёма.

Приложите нагретый iOpener к верхней части iPad на 90 секунд.

Вставьте плоский конец лопатки между фронтальной камерой и рамкой.

Осторожно подденьте, чтобы отделить клей.

Если трудно отделить клей, нагрейте сильнее и поддевайте под разными углами.

С помощью пинцета извлеките фронтальную камеру из её посадочного места.

Используйте плоский конец лопатки, чтобы отсоединить тыльную камеру, поднимая разъём с защёлки вертикально вверх.

Снимите ленту, покрывающую ZIF-разъём кабеля управления кнопкой.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-разъёме кабеля управления кнопкой.

С помощью пинцета аккуратно вытащите кабель управления кнопкой прямо из ZIF-разъёма.

Снимите ленту, покрывающую ZIF-разъём кабеля датчика Smart Cover.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-разъёме кабеля датчика Smart Cover.

С помощью пинцета аккуратно вытащите кабель датчика Smart Cover прямо из ZIF-разъёма.

Используйте наконечник лопатки, чтобы приподнять и отсоединить коаксиальный кабель левой антенны.

Повторите для коаксиального кабеля правой антенны.

При сборке эти разъёмы могут быть трудно соединить. Удерживайте каждый разъём над его гнездом и прижмите плоским концом лопатки. Разъём должен защёлкнуться на место.

Подденьте правый кабель антенны.

Держите кабель антенны за сам кабель, а не за разъём. Тяга за разъёмы коаксиальных кабелей может их повредить.

Отклейте левый кабель антенны от корпуса вдоль нижнего края iPad.

Используйте плоский конец лопатки, чтобы приподнять демпферный блок в левом нижнем углу iPad.

С помощью пинцета извлеките демпферный блок.

Используйте пинцет или ноготь, чтобы отодрать ленту, закрывающую разъёмы динамиков.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-разъёмах кабелей левого и правого динамиков.

С помощью пинцета аккуратно вытащите кабели левого и правого динамиков прямо из их ZIF-разъёмов.

Используйте заострённый конец лопатки, чтобы отсоединить коаксиальный кабель Smart Connector, приподнимая как можно ближе к разъёму.

Используйте лопатку, чтобы приподнять и отсоединить разъём кабеля Smart Connector.

С помощью пинцета отогните ленту, закрепляющую кабели Smart Connector на корпусе.

Отклейте кабели Smart Connector от корпуса.

Используйте крестовую отвёртку, чтобы удалить четыре винта, фиксирующие разъём зарядки на корпусе:

Два винта длиной 1.8 мм

Два винта длиной 3.2 мм

Подогрейте iOpener и приложите его к нижней, верхней и стороне с платой логики iPad по тридцать секунд в каждом месте.

Вставьте медиатор под кабель порта зарядки рядом с портом и сдвиньте его в направлении платы логики, чтобы разрезать клей.

Выньте порт зарядки из его посадочного места в рамке.

Вставьте медиатор под верхнее крепление платы логики и сдвиньте его по направлению к плате, чтобы разрезать клей, закрепляющий её в рамке.

Оставьте медиатор вставленным, чтобы клей не склеился снова.

Снимите блокиратор батареи.

Вставьте монтажный инструмент около середины платы логики и осторожно подденьте с медленной равномерной силой, чтобы отслоить её от рамки.

Изгиб или деформация платы логики могут привести к необратимому повреждению. Если клей особо упорный, нанесите больше тепла и попробуйте снова.

Если плата логики не поддаётся, подведите медиатор под нижний край платы, чтобы перерезать часть клея.

Используйте лопатку с заострённым концом или медиатор, чтобы разрезать оставшийся клей, фиксирующий плату логики в рамке.

Снимите плату логики.

При сборке убедитесь, что под платой логики не застряли ленточные кабели перед приклеиванием.

При повторной сборке используйте полоски клейкой ленты Tesa, если оригинальный клей слишком повреждён для повторного использования.

Перед удалением батареи важно защитить другие компоненты в задней крышке, закрыв их лентой.

Отрежьте полосу малярной ленты или обычной клейкой ленты по ширине iPad.

Прижмите нижний край полосы ленты к задней крышке над динамиками и нижними антеннами.

Проведите пальцем по нижнему краю ленты, чтобы обеспечить плотное прилегание.

Прижмите верхний край полосы ленты поверх нижних компонентов, чтобы предотвратить попадание кабелей в область удаления батареи.

Закройте верхние компоненты полосой ленты.

Растворитель клея iFixit содержит ацетон, лёгкое раздражающее средство для кожи и глаз.

Надевайте защитные очки при работе с растворителем и при его нанесении.

Не надевайте контактные линзы без средств защиты глаз.

Защитные перчатки включены в ваш набор. Если вы опасаетесь раздражения кожи, наденьте перчатки сейчас.

Снимите чёрную резиновую заглушку с флакона растворителя клея.

Поверните, чтобы ослабить или снять крышку флакона, прежде чем отрезать наконечник аппликатора.

Это разблокирует флакон и позволит выровнять давление перед отрезанием наконечника. Если пропустить этот шаг, растворитель клея может выстрелить при отрезании наконечника.

Отрежьте запечатанный наконечник аппликатора ножницами.

Отрезание близко к узкому кончику даст лучший контроль, позволяя наносить растворитель небольшими количествами.

Поверните и плотно закройте крышку флакона перед дальнейшей работой.

Красные прямоугольники показывают расположение клеевых полос, фиксирующих батарею к задней крышке.

Нанесите несколько капель растворителя клея или спирта высокой концентрации вдоль левого края батареи.

Нанесите несколько капель растворителя клея или спирта высокой концентрации вдоль нижнего края батареи.

Нанесите несколько капель растворителя клея или спирта высокой концентрации между двумя ячейками батареи.

Нанесите несколько капель растворителя клея или спирта высокой концентрации вдоль правого края батареи.

Нанесите несколько капель растворителя клея или спирта высокой концентрации вдоль верхнего края батареи.

Вставьте пластиковую карточку в правый нижний угол аккумулятора.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может вытекать опасные химикаты или вызвать тепловое событие.

Если в какой‑то момент процесса клей станет очень трудно разрезать, приложите iOpener к этой области.

Просуньте пластиковую карточку под правый край и продвигайте к центру.

Вставьте пластиковую карточку как можно глубже под аккумулятор, чтобы перерезать клейкую полосу.

Удалите пластиковую карточку.

Вставьте пластиковую карточку под разъем аккумулятора как можно глубже.

Оставьте пластиковую карточку вставленной.

Вставьте другую пластиковую карточку над разъемом аккумулятора как можно глубже.

Удалите пластиковую карточку, находящуюся под разъемом аккумулятора, и вставьте её под нижний край аккумулятора.

Проводите пластиковую карточку вдоль нижнего края аккумулятора, чтобы разрезать клейкую полосу.

Когда вы дойдёте до левого угла нижнего края, вставьте пластиковую карточку как можно глубже.

Удалите пластиковую карточку над разъемом аккумулятора и вставьте её под верхний край аккумулятора.

Проводите пластиковую карточку вдоль верхнего края аккумулятора, чтобы разрезать клейкую полосу.

Если аккумулятор трудно отделяется, нанесите ещё средство для удаления клея или приложите нагретый iOpener к задней крышке.

Когда вы дойдёте до левого угла верхнего края, вставьте пластиковую карточку как можно глубже.

Вставьте пластиковую карточку под верхний левый угол аккумулятора.

Проводите пластиковую карточку вниз в сторону нижней части iPad.

Когда вы дойдёте до центрального края аккумулятора, вставьте пластиковую карточку как можно глубже, чтобы перерезать центральную клейкую полосу.

Вставьте пластиковую карточку под нижний левый угол аккумулятора.

Проводите пластиковую карточку вверх в сторону верхней части iPad.

Когда вы дойдёте до центрального края, вставьте пластиковую карточку как можно глубже, чтобы перерезать центральную клейкую полосу.

Удалите аккумулятор.

Если аккумулятор всё ещё не удаётся извлечь, повторите процесс перерезания клея аккумулятора.

Не используйте аккумулятор повторно после его удаления, так как это представляет потенциальную опасность для безопасности. Замените его на новый аккумулятор.

Удалите старый клей от аккумулятора с задней крышки с помощью пинцета и спирта высокой концентрации, при необходимости протрите безворсовой тканью.

Если ваш аккумулятор не поставляется с предустановленным клеем, используйте ленту Tesa для прикрепления аккумулятора к задней крышке.

Перед установкой нового аккумулятора протестируйте его: сначала заново установите плату логики, подключите ZIF‑разъем кабеля управления кнопками и разъем прижима LCD. Затем снимите блокиратор аккумулятора и снова установите винт разъема аккумулятора. Включите iPad, чтобы убедиться, что он работает. После этого вернитесь назад через этот шаг и приклейте аккумулятор.
