Замена считывателя SIM-карты iPad 9 LTE

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка для SIM-карты.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты.

Выключите iPad перед началом ремонта.

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Датчики освещённости

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите под iPad предмет так, чтобы устройство располагалось ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху и одну снизу.

Удерживайте нижнюю часть Anti-Clamp неподвижно и сильно нажмите сверху на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте монтажную лопатку под дигитайзер, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску супер‑клеем к разбитому экрану.

Когда экран станет тёплым на ощупь, прикрепите ручку‑присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран за присоску, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте монтажную лопатку в зазор между дигитайзером и рамкой.

Вставьте вторую монтажную лопатку в созданный вами зазор.

Сдвиньте лопатку в направлении нижнего левого угла iPad, чтобы разделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не слипся снова.

Не волнуйтесь, если вы видите монтажную лопатку через дигитайзер — просто выньте лопатку. ЖК-экран не должен пострадать, но вы рискуете оставить трудно удаляемый клей.

Если монтажная лопатка застряла в клее, «катите» лопатку вдоль стороны iPad, чтобы продолжить разделение клея.

Сдвиньте первую монтажную лопатку в направлении верхнего левого угла iPad, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните лезвие вокруг верхнего левого угла iPad, чтобы отделить клей.

Вставляйте лезвие не более чем на 7 мм, чтобы не повредить датчик окружающего света.

Проведите лезвием по верхнему краю iPad, остановившись непосредственно перед фронтальной камерой.

Не проводите лезвием по передней камере, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лезвие так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лезвием над фронтальной камерой, чтобы отделить клей.

Оставьте лезвие рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лезвие снова и проведите им к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте лезвие в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните лезвие вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставляйте лезвие не более чем на 4 мм, чтобы не повредить датчик окружающего света.

Вставьте новое лезвие и проведите им к середине правого края iPad.

Шлейфы дисплея находятся примерно на полпути от нижней части iPad. Прекратите скольжение, когда достигнете трёх дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Проведите лезвием по нижнему левому углу до самого угла, чтобы отделить клей.

Не поворачивайте лезвие полностью вокруг угла, чтобы не повредить антенну.

На третьем изображении показана нижняя левая антенна под дигитайзером.

Оставьте лезвие в углу перед переходом к следующему шагу.

Вставьте новое лезвие в образовавшуюся щель на нижнем краю iPad.

Проведите лезвием над антенной, остановившись непосредственно перед кнопкой "Домой".

Проводите лезвием только в сторону кнопки "Домой", а не в противоположную, чтобы не повредить антенну.

Если потребуется провести лезвие по этому участку снова, выньте и вставьте его заново в нижнем левом углу.

Оставьте лезвие слева от кнопки "Домой" перед продолжением.

Вставьте лезвие в созданную щель.

Проведите лезвием под кнопкой "Домой" и к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик лезвия.

Вставьте лезвие снова и проведите им к кнопке "Домой", чтобы полностью отделить нижний клей.

Проводите лезвием только в сторону кнопки "Домой", а не в противоположную, чтобы не повредить антенну.

Если потребуется провести лезвие по этому участку снова, выньте и вставьте его заново в нижнем правом углу.

Оставьте лезвие справа от кнопки "Домой" перед продолжением.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что Вы отделили весь клей лезвием. Не стесняйтесь остановиться и снова нагреть.

Поверните два лезвия в левых углах iPad, чтобы слегка приподнять дигитайзер, тем самым отделяя оставшийся клей.

Если ощущается значительное сопротивление, снова прогрейте края и обработайте их лезвием.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте лезвие между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Будьте осторожны, чтобы не повредить два шлейфа дисплея лезвием.

После отделения всего клея откройте дигитайзер как книгу и расположите его параллельно корпусу iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — изопропиловым спиртом. Замените клей нашими клейкими лентами или предварительно вырезанными клейкими картами.

Будьте внимательны к кабелям дисплея при сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять любую ленту, закрывающую винты ЖК-экрана.

Отверткой Phillips #00 удалите четыре винта длиной 4.2 мм, фиксирующие ЖК-экран.

ЖК-экран слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-экрана.

Осторожно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхней левой части ЖК-экрана.

Не пытайтесь полностью снять ЖК-экран на этом этапе — он всё ещё подключен гибким кабелем.

Используйте плоскую сторону лопатки, чтобы поддеть ЖК-экран в его посадочном гнезде настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран как страницу книги, поднимая возле камеры и перегибая его через конец рамки с кнопкой «Домой».

Положите ЖК-экран лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips удалите винт длиной 2.3 мм, фиксирующий разъем аккумулятора на плате.

На этих фото показан вид разъема аккумулятора под платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что на плате у разъема аккумулятора имеются консольные пружины, которые прижимают контакты к контактным площадкам аккумулятора. Поскольку и плата, и аккумулятор приклеены, для отключения аккумулятора потребуется вставить что‑то тонкое и гибкое между контактными точками.

Будьте осторожны при изоляции аккумулятора с помощью блокиратора аккумулятора. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе аккумулятора обращён вверх.

Вставьте блокиратор аккумулятора под разъем аккумулятора на плате под углом примерно 35 градусов.

Не засовывайте блокиратор аккумулятора под разъем с избыточной силой. Если затруднено подведение блокиратора под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор аккумулятора или игральная карта в идеале должны скользить под плату без препятствий. После вставки он должен располагаться под углом примерно 15 градусов.

Оставьте блокиратор аккумулятора на месте во время работы.

Отверткой Phillips удалите три винта длиной 1.4 мм, фиксирующие кронштейн кабеля дисплея.

Снимите кронштейн кабеля дисплея.

Используйте плоскую сторону лопатки, чтобы поддеть и отключить пресс‑разъем кабеля ЖК-экрана.

Чтобы присоединить пресс‑разъемы такого типа при сборке, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в центре. Если разъем смещён, контакты могут погнуться и получат непоправимое повреждение.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность.

Используйте пинцет, чтобы отодрать ленту, закрывающую ZIF‑разъем кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы приподнять маленький шарнирный фиксатор на ZIF‑разъёме кабеля кнопки «Домой».

Используйте пинцет, чтобы аккуратно извлечь шлейф кнопки «Домой» прямо из ZIF‑разъёма.

Используйте плоский край лопатки, чтобы поддеть и отсоединить два разъёма ленточных кабелей дигитайзера.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не гнездо на плате.

Используйте плоский край лопатки, чтобы поддеть амортизатор рядом с нижним правым углом iPad.

Берегите шлейф кнопки «Домой», чтобы не проколоть и не порвать его.

Снимите амортизатор.

Шлейф кнопки «Домой» зафиксирован слабо удерживающим его клеем.

Используйте пинцет, чтобы отлепить шлейф кнопки «Домой» от рамки.

Снимите сборку передней панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые ещё могут соединять сборку передней панели с рамкой.

Если после установки нового дисплея возникают ложные касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например калифоновую (полиимидную) ленту, в отмеченных местах на задней стороне панели. Запчасти iFixit с заменяемыми дигитайзерами уже имеют необходимую изоляцию и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая сбои сенсора.

Изоляция не видна невооружённым глазом и отличается от поролоновых пылевых полосок, используемых во многих iPad.

При повторной сборке, перед установкой дисплея, удалите остатки старого клея с iPad и очистите клеевые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой салфеткой. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Проверьте работу iPad и установите заранее вырезанные клеевые полосы на заднюю сторону дисплея, следуя нашему руководству по применению клея для дисплея, прежде чем закрывать устройство.

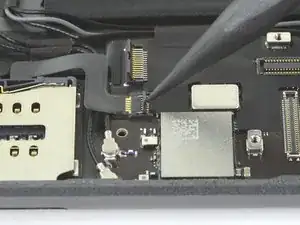

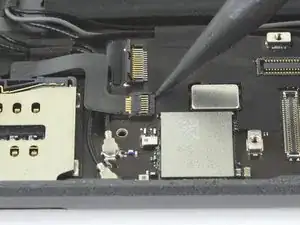

Подденьте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть маленькую шарнирную защёлку ZIF-разъёма шлейфа считывателя SIM-карты.

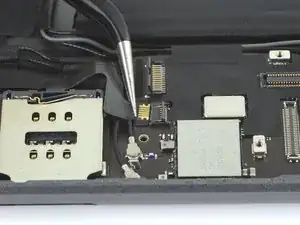

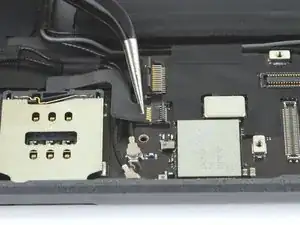

Используйте пинцет, чтобы осторожно вытащить шлейф считывателя SIM-карты прямо из ZIF-разъёма.

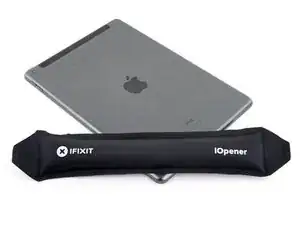

Приложите нагретый iOpener к нижнему левому углу задней панели на одну минуту, чтобы размягчить клей считывателя SIM-карты.

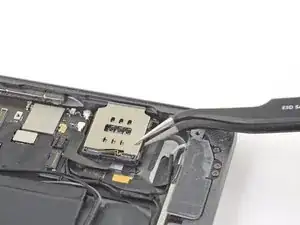

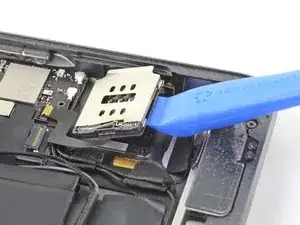

Используйте инструмент для вскрытия, чтобы медленно и равномерно поддеть нижний край считывателя SIM-карты.

Если считыватель сильно приклеен, добавьте нагрева и повторите попытку.

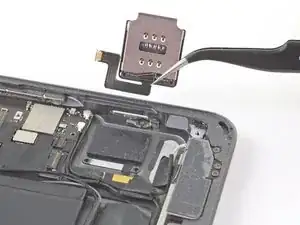

Снимите считыватель SIM-карты.
