Замена микрофонного модуля iPad 9 LTE

Выключите iPad перед началом ремонта.

Нагрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей размягчается, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Датчики освещённости

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите под iPad предмет так, чтобы устройство стояло ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху, другую снизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более сцепляющей.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель.

Если экран недостаточно прогревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте лезвие для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточную щель.

Если Anti‑Clamp не создаёт достаточную щель, дополнительно прогрейте участок и поверните рукоятку по часовой стрелке ещё на полоборота.

Не крутіть более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, наклеивание слоя прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску цианакрилатом к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите ручку‑присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью ручки‑присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте лезвие для вскрытия в щель между дигитайзером и рамкой.

Вставьте второе лезвие для вскрытия в образованную щель.

Проведите лезвием к нижнему левому углу iPad, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы предотвратить повторное склеивание.

Не переживайте, если вы видите лезвие через дигитайзер — просто выньте лезвие. ЖК‑экран не должен повредиться, но остающийся клей будет трудно удалить.

Если лезвие застревает в клее, «прокатывайте» лезвие вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первое лезвие для вскрытия к верхнему левому углу iPad, чтобы отделить клей.

Оставьте лезвие в верхнем левом углу, чтобы предотвратить повторное склеивание.

Нагрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните лезвие вокруг верхнего левого угла iPad, чтобы отделить клей.

Вставляйте лезвие не глубже 7 мм, чтобы не повредить датчик освещённости.

Проведите лопатку вдоль верхнего края iPad, остановившись прямо перед фронтальной камерой.

Не проводите лопатку по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как это предотвратить.

Вытащите лопатку так, чтобы между дигитайзером и корпусом остался только кончик.

Проведите лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Повторно вставьте лопатку и сдвиньте её к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните лопатку вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить датчик окружающего освещения.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad.

Шлейфы дисплея находятся примерно на половине расстояния от низа iPad. Прекратите сдвигать лопатку, как только дойдёте до трёх дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Сдвиньте лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не вращайте лопатку полностью вокруг угла — вы можете повредить антенну.

Третье изображение показывает нижнюю левую антенну под дигитайзером.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую лопатку в образованный зазор на нижнем краю iPad.

Проведите лопатку поверх антенны, остановившись прямо перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките и заново вставьте лопатку в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в образованный зазор.

Проведите лопатку под кнопкой «Домой» и к нижнему правому углу, убедившись, что между дигитайзером и корпусом находится только кончик лопатки.

Повторно вставьте лопатку и сдвиньте её в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките и заново вставьте лопатку в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте крайне осторожны на этом шаге. Работайте не спеша, убедитесь, что клей горячий и мягкий, и что вы полностью отделили весь клей лопаткой. Не стесняйтесь остановиться и повторно разогреть.

Поверните две лопатки на левых углах iPad, чтобы слегка приподнять дигитайзер и отделить оставшийся клей.

Если вы чувствуете значительное сопротивление, повторно разогрейте края и проработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте лопатку между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Будьте осторожны, чтобы не повредить два шлейфа дисплея лопаткой.

Когда весь клей будет отделён, откройте дигитайзер «как книгу» и расположите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей нашими клейкими лентами или предрезанными клеевыми картами.

Будьте внимательны к кабелям дисплея при сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять ленту, покрывающую винты ЖК-экрана.

Отвинтите четыре винта длиной 4,2 мм, крепящие ЖК-экран, крестообразной отверткой Phillips #00.

ЖК-экран слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-экрана.

Медленно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхней левой части ЖК-экрана.

Не пытайтесь полностью снять ЖК-экран на этом шаге — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в выемке лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран как страницу книги, поднимая у камеры и поворачивая его через сторону с кнопкой «Домой» рамки.

Положите ЖК-экран лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность, чтобы получить доступ к кабелям дисплея.

Отвинтите винт длиной 2,3 мм, крепящий разъём батареи к плате, крестовой отверткой.

На этих фотографиях показано, как выглядит разъём батареи под платой. Используйте их как справочник при безопасном отключении батареи.

Обратите внимание, что на плате у разъёма батареи есть рычажные контактные пружины, которые прижимаются к контактным площадкам батареи. Поскольку и плата, и батарея приклеены, для отключения потребуется вставить что-то тонкое и гибкое между контактными точками.

Будьте осторожны при изоляции батареи с помощью разделителя. Контакты батареи легко погнуть или сломать, что приведёт к необратимому ущербу.

Убедитесь, что логотип iFixit на разделителе батареи направлен вверх.

Вставьте разделитель под разъём батареи на плате под углом примерно 35 градусов.

Не продвигайте разделитель под разъём с чрезмерной силой. Если трудно вставить разделитель под плату, можно попробовать использовать игральную карту для отключения батареи.

Идеально, если разделитель или карта скользят под платой без препятствий. После вставки он должен располагаться под углом примерно 15 градусов.

Оставьте разделитель на месте на время работы.

Отвинтите три винта длиной 1,4 мм, крепящие кронштейн кабеля дисплея, крестовой отверткой.

Снимите кронштейн кабеля дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить прижимной разъём кабеля ЖК-экрана.

Чтобы повторно подключить прижимные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться, что приведёт к постоянному повреждению.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворса поверхность.

Снимите пинцетом ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Пинцетом вытащите ленту кабеля кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить два нажимных разъёма кабеля дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, а не разъём на плате.

Используйте плоский конец лопатки, чтобы поддеть буферный блок вблизи нижнего правого угла iPad.

Будьте осторожны, чтобы не проколоть и не порвать шлейф кнопки «Домой».

Снимите буферный блок.

Шлейф кнопки «Домой» зафиксирован лёгким клеевым слоем.

Используйте пинцет, чтобы оттянуть шлейф кнопки «Домой» от корпуса.

Снимите переднюю панель в сборе.

Используйте тонкую монтажную лопатку, чтобы отрезать остатки клея, которые ещё могут соединять переднюю панель с корпусом.

Если после установки нового дисплея появляются ложные нажатия или «призрачные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например ленты из полиимидной плёнки (Каптон), в отмеченные области на задней стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и обычно не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, что вызывает сбои в сенсорном вводе.

Изоляция невидима невооружённым глазом и отличается от пористых пылеудерживающих полос, встречающихся во многих iPad.

При сборке, перед установкой дисплея, удалите весь оставшийся клей с iPad и очистите клеевые участки изопропиловым спиртом высокой концентрации (90% и более) и безворсовой салфеткой. Это подготовит поверхности для новой адгезии и обеспечит надёжное склеивание.

Проверьте все функции iPad и установите предварительно вырезанные клеевые полосы на заднюю сторону дисплея, используя наше руководство по нанесению клея для дисплея, прежде чем окончательно его закрепить.

Осторожно снимите ленту буфера ЖК с верхнего кронштейна компонентов.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить пять винтов, закрепляющих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонентов, пока не сможете захватить его пальцами.

Оттяните верхний кронштейн компонентов пальцами от ленты.

Снимите верхний кронштейн компонентов.

Снимите любую ленту, закрывающую ZIF-разъём датчика окружающего освещения слева.

Используйте наконечник лопатки, монтажный инструмент или ноготь, чтобы откинуть маленькую шарнирную фиксирующую защёлку на ZIF-разъёме левого датчика окружающего освещения.

Используйте пинцет, чтобы аккуратно вытащить шлейф левого датчика окружающего освещения прямо из ZIF-разъёма.

Левый датчик окружающего освещения слегка приклеен к корпусу.

Используйте пинцет или пальцы, чтобы снять датчик с корпуса.

С помощью пинцета удалите остатки клея с корпуса.

Отогните ленту, закрывающую нажимной разъём разъёма для наушников.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъём разъёма для наушников.

Кабель разъёма для наушников слегка приклеен к корпусу.

Используйте пинцет или пальцы, чтобы отлепить кабель разъёма для наушников от корпуса.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3,3 мм, крепящий разъём для наушников к корпусу.

Используйте пинцет, чтобы вытащить разъём для наушников из его корпуса и снять его.

Снимите любую ленту, закрывающую ZIF-разъем фронтальной камеры.

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма фронтальной камеры.

Используйте пинцет, чтобы аккуратно вытащить кабель фронтальной камеры прямо из ZIF-разъёма.

Приложите нагретый iOpener к верхней части iPad на 90 секунд.

Вставьте плоский конец лопатки между фронтальной камерой и рамкой.

Аккуратно подденьте, чтобы отделить клей.

Если вам трудно отделить клей, примените больше тепла и подденьте под разными углами.

Используйте пинцет, чтобы вынуть фронтальную камеру из её углубления.

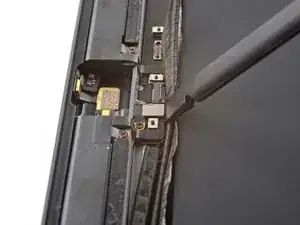

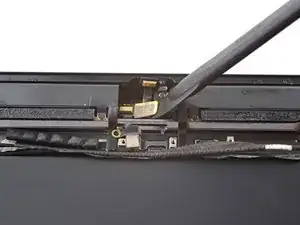

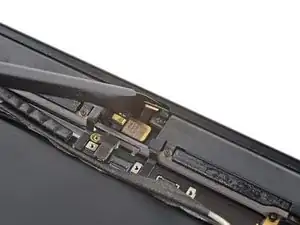

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём микрофона.

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить винт 1.3 мм, крепящий узел микрофона.

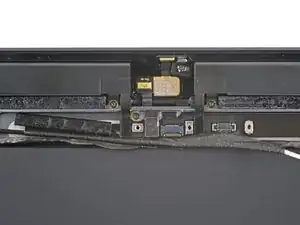

Узел микрофона приклеен к рамке.

Нагрейте iOpener и приложите его к узлу микрофона на две минуты.

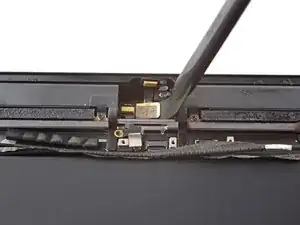

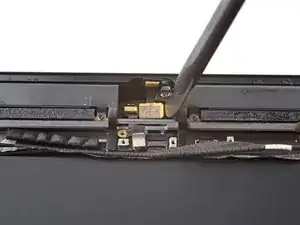

Вставьте лопатку-алебарду между рамкой и нижней частью узла микрофона.

Поверните лопатку-алебарду, чтобы отделить клей.

Если вам трудно отделить клей, примените больше тепла и подождите, пока клей не разомлится.

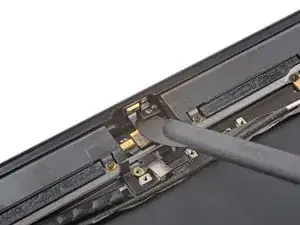

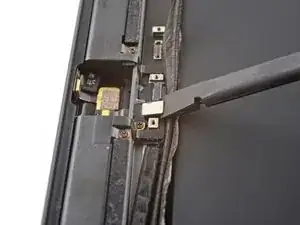

Вставьте лопатку-алебарду между рамкой и средней частью узла микрофона.

Поверните лопатку-алебарду, чтобы отделить клей.

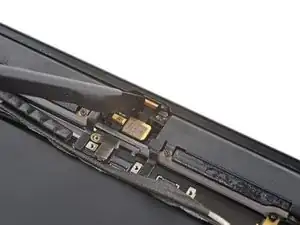

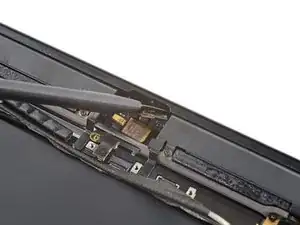

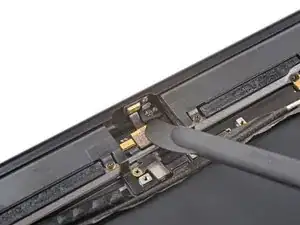

Вставьте лопатку-алебарду между рамкой и верхней частью узла микрофона, рядом с периферией рамки.

Поверните лопатку-алебарду, чтобы отделить клей.

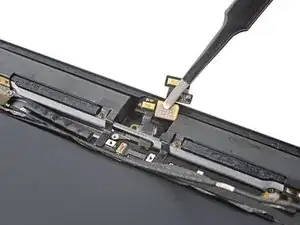

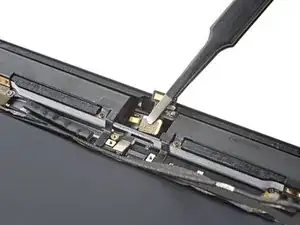

Используйте пинцет или пальцы, чтобы протянуть пресс-разъём узла микрофона через рамку.

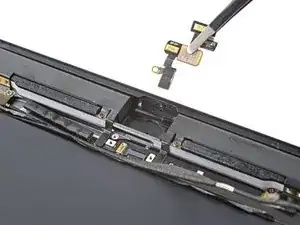

Снимите узел микрофона.
