Замена сотовых антенн iPad 9 LTE

Выключите iPad перед началом ремонта.

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей разогревается и ослабевает, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Датчики окружающего освещения

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если Вы не используете Anti‑Clamp, перейдите вниз на три шага для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы устройство располагалось ровно между присосками.

Разместите присоски ближе к середине левой кромки — одну вверху, другую внизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте скотч для создания более сцепляемой поверхности.

Подвиньте синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно нагревается, можно использовать фен, прогревая вдоль левой кромки iPad.

Полные инструкции по использованию фена доступны в этом руководстве.

Вставьте медиатор для открытия под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создал достаточной щели, нагрейте область сильнее и поверните ручку по часовой стрелке на полоборота.

Не подкручивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за Вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочный скотч вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте медиатор в щель между дигитайзером и рамкой.

Вставьте второй медиатор в созданную щель.

Сдвиньте медиатор в направлении нижнего левого угла iPad, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если Вы видите медиатор через дигитайзер — просто выньте его. ЖК‑экран не должен быть повреждён, но существует риск оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатите» медиатор вдоль боковой кромки iPad, чтобы продолжить отделение клея.

Сдвиньте первый медиатор в направлении верхнего левого угла iPad, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните медиатор вокруг верхнего левого угла iPad, чтобы отделить клей.

Вставляйте медиатор не глубже 7 мм, чтобы не повредить датчик окружающего освещения.

Просуньте лопатку вдоль верхнего края iPad, останавливаясь непосредственно перед фронтальной камерой.

Не проводите лопаткой по фронтальной камере — вы можете повредить объектив. Следующие шаги покажут, как этого избежать.

Вытащите лопатку так, чтобы между дигитайзером и рамкой остался только конец инструмента.

Просуньте лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры, прежде чем продолжить.

Повторно вставьте лопатку и проведите её к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните лопатку вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставляйте лопатку не более чем на 4 мм, чтобы не повредить датчик окружающего освещения.

Вставьте новую лопатку и проведите её к середине правого края iPad.

Шлейфы дисплея расположены примерно на половине расстояния от нижней части iPad. Остановитесь, как только достигнете трёх дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Проведите лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не проворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

На третьем изображении показана нижняя левая антенна под дигитайзером.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую лопатку в образовавшуюся щель в нижнем краю iPad.

Проведите лопатку над антенной, останавливаясь непосредственно перед кнопкой «Домой».

Проводите лопатку только в направлении к кнопке «Домой», а не в обратном, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките и заново вставьте лопатку в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте лопатку в созданную щель.

Проведите лопатку под кнопкой «Домой» и к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик инструмента.

Повторно вставьте лопатку и сдвиньте её к кнопке «Домой», чтобы полностью отделить нижний клей.

Проводите лопатку только в направлении к кнопке «Домой», а не в обратном, чтобы не повредить антенну.

Если нужно пройти этот участок снова, извлеките и заново вставьте лопатку в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей лопаткой. Не бойтесь остановиться и снова нагреть.

Поверните две лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, завершив отделение оставшегося клея.

Если ощущается сильное сопротивление, снова нагрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте лопатку между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Будьте осторожны, чтобы не повредить два шлейфа дисплея лопаткой.

Как только весь клей будет отделён, откройте дигитайзер как книгу и расположите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы планируете его повторно использовать — изопропиловым спиртом. Замените клей нашими клеевыми полосками или предрезанными клеевыми картами.

Будьте внимательны к кабелям дисплея при сборке iPad. Убедитесь, что они правильно сложены под LCD-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы удалить ленту, прикрывающую винты LCD.

Отверткой Phillips #00 выкрутите четыре винта длиной 4.2 мм, фиксирующие LCD-экран.

LCD слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью LCD.

Медленно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхней левой части LCD.

Не пытайтесь полностью снять LCD на этом этапе, он всё ещё подключён шлейфом.

Используйте плоский конец лопатки, чтобы приподнять LCD в гнезде лишь настолько, чтобы можно было схватить его пальцами.

Переверните LCD как страницу книги, приподнимая вблизи камеры и переворачивая его через конец рамки с кнопкой «Домой».

Положите LCD лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips выкрутите винт длиной 2.3 мм, фиксирующий разъём батареи на плате.

На этих фотографиях показан вид на разъём батареи под платой. Используйте их как справочный материал при безопасном отключении батареи.

Обратите внимание, что на плате имеются изгибающиеся контакты, которые прижимаются к контактным площадкам батареи. Поскольку и плата, и батарея приклеены, вам потребуется вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом 35 градусов.

Не задвигайте блокиратор под разъём с чрезмерной силой. Если блокиратор трудно подвести под плату, можно попробовать использовать игральную карту для отключения батареи.

Блокиратор батареи или игральная карта должны пройти под платой без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Отверткой Phillips выкрутите три винта длиной 1.4 мм, фиксирующие крепление кабеля дисплея.

Снимите крепление кабеля дисплея.

Плоским концом лопатки приподнимите и отключите прижимной разъём кабеля LCD.

Чтобы вновь подключить такие прижимные разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. Если разъём будет misaligned, контакты могут погнуться и получить необратимые повреждения.

Полностью снимите LCD и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность.

Пинцетом снимите ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы приподнять небольшую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Пинцетом извлеките ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы приподнять и отключить два нажимных разъёма шлейфов дигитайзера.

Чтобы не повредить iPad, приподнимайте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы приподнять демпферный блок возле правого нижнего угла iPad.

Будьте осторожны, чтобы не проткнуть и не порвать ленту кнопки «Домой».

Снимите демпферный блок.

Шлейф кнопки «Домой» закреплён лёгким клеем.

Используйте пинцет, чтобы оторвать шлейф кнопки «Домой» от корпуса.

Снимите узел передней панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые всё ещё могут соединять узел передней панели с корпусом.

Если у нового дисплея возникают проявляющиеся «призрачные» или «фантомные» нажатия, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной), в отмеченные области на обратной стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая неисправности сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых защитных полосок от пыли, применяемых во многих iPad.

При сборке, перед установкой дисплея, удалите остатки клея с iPad и очистите клеевые поверхности изопропиловым спиртом высокой концентрации (90% и более) и безворсовой тканью. Это подготовит поверхности для нового клея и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клейкие полосы на заднюю часть дисплея согласно нашему руководству по нанесению клея для дисплея перед окончательным закрытием.

Аккуратно снимите ленту демпфера ЖК-дисплея с верхнего монтажного кронштейна.

Используйте отвёртку Phillips #00, чтобы выкрутить пять винтов, фиксирующих верхний монтажный кронштейн:

Три винта длиной 1.4 мм

Два винта длиной 1.9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний монтажный кронштейн, пока не сможете взять его пальцами.

Пальцами оторвите верхний монтажный кронштейн от ленты.

Снимите верхний монтажный кронштейн.

Снимите любую ленту, закрывающую ZIF-разъём левого датчика освещённости.

Используйте острый конец лопатки, инструмент для вскрытия или ноготь, чтобы отогнуть маленькую шарнирную защёлку ZIF-разъёма левого датчика освещённости.

Используйте пинцет, чтобы аккуратно вытянуть шлейф левого датчика освещённости прямо из ZIF-разъёма.

Левый датчик освещённости слегка приклеен к корпусу.

Используйте пинцет или пальцы, чтобы снять датчик с корпуса.

С помощью пинцета удалите с корпуса оставшийся клей.

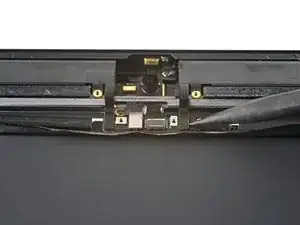

Отогните любую ленту, закрывающую нажимной разъём разъёма наушников.

Используйте плоский конец лопатки, чтобы приподнять и отключить нажимной разъём разъёма наушников.

Шлейф разъёма наушников слегка приклеен к корпусу.

Используйте пинцет или пальцы, чтобы оторвать шлейф разъёма наушников от корпуса.

Используйте отвёртку Phillips, чтобы выкрутить винт длиной 3.3 мм, фиксирующий разъём наушников в корпусе.

Используйте пинцет, чтобы вытащить разъём наушников из его корпуса и удалить его.

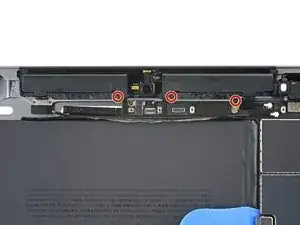

Используйте отвертку Phillips #00, чтобы выкрутить семь винтов, крепящих сотовые антенны к корпусу:

Три винта 1,4 мм

Четыре винта 1,4 мм

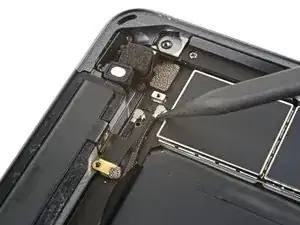

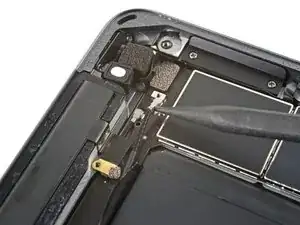

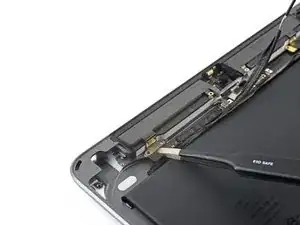

Используйте заострённый конец лопатки, чтобы отсоединить коаксиальный кабель правой сотовой антенны, поддев как можно ближе к разъёму.

Отсоедините кабель левой антенны.

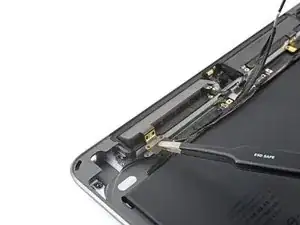

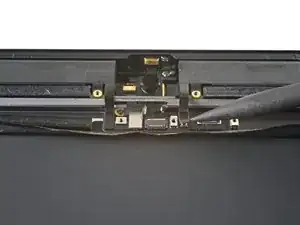

Используйте лопатку, чтобы поддеть и отсоединить нажимные разъёмы антенны.

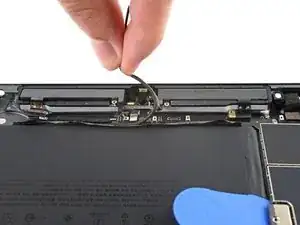

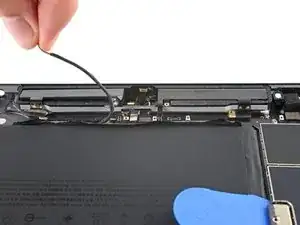

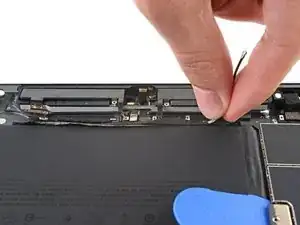

Используйте пальцы, чтобы отслоить коаксиальный кабель правой сотовой антенны от корпуса.

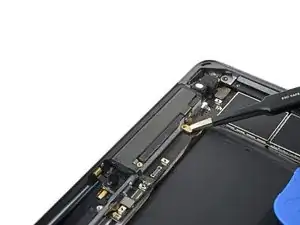

Используйте пинцет или пальцы, чтобы поддеть кронштейн левой сотовой антенны и извлечь его из посадочного места.

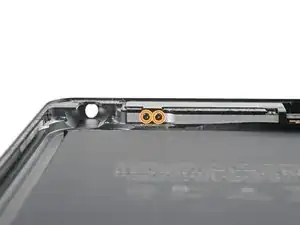

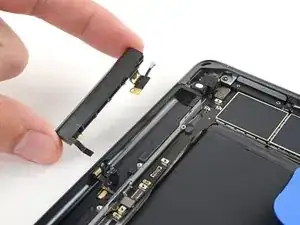

Снимите левую сотовую антенну с задней крышки.

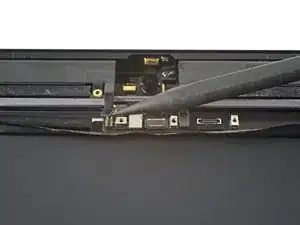

Используйте пинцет или пальцы, чтобы поддеть кронштейн правой сотовой антенны и извлечь его из посадочного места.

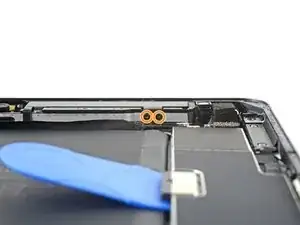

Снимите правую сотовую антенну с задней крышки.
