Замена кнопки «Домой» в сборе — iPad 9 LTE

Перед началом ремонта выключите iPad.

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей разогревается и ослабевает, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Датчики окружающего освещения

Антенны

Кабели дисплея

Следующие три шага демонстрируют использование Anti‑Clamp — инструмента, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad предмет так, чтобы устройство лежало ровно между присосками.

Разместите присоски примерно по центру левой кромки — одну сверху, одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно надавите сверху на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более шероховатой.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел отойти и образовал зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, нагревая вдоль левой кромки iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте монтажную лопатку под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, добавьте нагрева и поверните рукоятку по часовой стрелке ещё на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте монтажную лопатку в зазор между дигитайзером и рамкой.

Вставьте вторую монтажную лопатку в образовавшийся зазор.

Сдвиньте лопатку в направлении нижнего левого угла iPad, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не схватился снова.

Не беспокойтесь, если вы видите лопатку сквозь дигитайзер — просто выньте лопатку. ЖК‑дисплей не должен пострадать, но вы рискуете оставить трудновыводимый клей.

Если лопатка застряла в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, чтобы продолжать отделять клей.

Сдвиньте первую монтажную лопатку к верхнему левому углу iPad, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не схватился снова.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните медиатор вокруг верхнего левого угла iPad, чтобы отделить клей.

Вставляйте медиатор не глубже 7 мм, чтобы не повредить датчик окружающего света.

Сдвиньте медиатор вдоль верхнего края iPad, остановившись перед фронтальной камерой.

Не проводите медиатором по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Выньте медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор рядом с правой стороной фронтальной камеры перед продолжением.

Заново вставьте медиатор и сдвиньте его к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните медиатор вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставляйте медиатор не глубже 4 мм, чтобы не повредить датчик окружающего света.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея находятся примерно на полдороги от низа iPad. Остановитесь, когда достигнете трёх дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Сдвиньте нижний левый медиатор к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла, вы можете повредить антенну.

На третьем изображении показана нижняя левая антенна под дигитайзером.

Оставьте медиатор в углу перед переходом к следующему шагу.

Вставьте новый медиатор в образовавшийся зазор на нижнем краю iPad.

Проведите медиатором над антенной, остановившись непосредственно перед кнопкой «Домой».

Сдвигайте медиатор только по направлению к кнопке «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если потребуется снова провести медиатор по этому участку, выньте его и вставьте заново в нижний левый угол.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в образовавшийся зазор.

Просуньте медиатор под кнопку «Домой» и сдвиньте его к нижнему правому углу, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Заново вставьте медиатор и сдвиньте его в сторону кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если потребуется снова провести медиатор по этому участку, выньте его и вставьте заново в нижний правый угол.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте чрезвычайно осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью медиатора. Не стесняйтесь остановиться и подогреть заново.

Поверните два медиатора в левых углах iPad, чтобы немного приподнять дигитайзер и отделить последние участки клея.

Если ощущается значительное сопротивление, повторно нагрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте медиатор между двумя шлейфами дисплея, чтобы отделить последние участки клея.

Будьте осторожны, чтобы не повредить два шлейфа дисплея медиатором.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — с помощью изопропилового спирта. Замените клей нашими клейкими лентами или предварительно вырезанными клей-картами.

Будьте внимательны с кабелями дисплея при сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

С помощью пинцета или пальцев удалите ленту, закрывающую винты ЖК-экрана.

Отверткой Phillips #00 выверните четыре винта длиной 4,2 мм, фиксирующие ЖК-экран.

ЖК-экран слабо приклеен к рамке.

Вставьте лопатку между рамкой и верхней правой частью ЖК-экрана.

Медленно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхней левой части ЖК-экрана.

Не пытайтесь полностью снять ЖК-экран на этом этапе — он всё ещё подключён гибким кабелем.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в посадочном гнезде настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран как страницу в книге, приподняв его вблизи камеры и перегнув через край рамки у кнопки «Домой».

Положите ЖК-экран лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips выверните винт длиной 2,3 мм, фиксирующий разъём питания аккумулятора на плате.

На этих фото показан вид разъёма аккумулятора под платой. Используйте эти снимки как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что на плате есть качающиеся контакты, которые прижимаются к контактным площадкам аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам нужно будет вставить что-то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью блокиратора батареи. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи находится сверху.

Вставьте блокиратор батареи под разъём батареи на плате под углом примерно 35 градусов.

Не засовывайте блокиратор под разъём с чрезмерной силой. Если вам трудно поддеть блокиратор под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор батареи или игральная карта в идеале должны скользить под плату без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокиратор батареи на месте во время работы.

Отверткой Phillips выверните три винта длиной 1,4 мм, фиксирующие крепление кабеля дисплея.

Снимите крепление кабеля дисплея.

Плоским концом лопатки подденьте и отсоедините пресс-разъём кабеля ЖК-экрана.

Чтобы снова подключить пресс-разъёмы такого типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую, не оставляющую ворс поверхность.

Пинцетом подденьте и снимите ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

Используйте лопатку, монтажный инструмент или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма кабеля кнопки «Домой».

Пинцетом аккуратно вытащите ленточный кабель кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский наконечник лопатки, чтобы приподнять и отсоединить два нажимных разъёма кабелей дигитайзера.

Во избежание повреждения iPad подденьте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы поддеть буферный блок в нижнем правом углу iPad.

Будьте осторожны, чтобы не проткнуть и не порвать плоский кабель кнопки «Домой».

Удалите буферный блок.

Плоский кабель кнопки «Домой» закреплён слабым клеевым слоем.

Используйте пинцет, чтобы отслоить плоский кабель кнопки «Домой» от рамки.

Снимите сборку передней панели.

Используйте медиатор для разъёма, чтобы отрезать оставшийся клей, который всё ещё может скреплять сборку передней панели с рамкой.

Если при подключении нового дисплея возникают «призрачные» или «фантомные» прикосновения, это можно исправить, добавив слой очень тонкой изоляционной ленты, например ленты Каптон (полиимидной), в отмеченные зоны на обратной стороне панели. Запасные дигитайзеры iFixit поставляются с правильной изоляцией и не должны требовать добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция незаметна невооружённым глазом и отличается от поролоновых полос-пылезащит, встречающихся во многих iPad.

При обратной сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите места склейки раствором изопропилового спирта высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит поверхность для нового клея и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на заднюю часть дисплея, используя наше руководство по нанесению клея для дисплея display adhesive application guide, прежде чем окончательно запечатывать устройство.

Плоский кабель кнопки «Домой» закреплён слабым клеевым слоем.

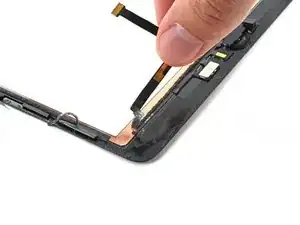

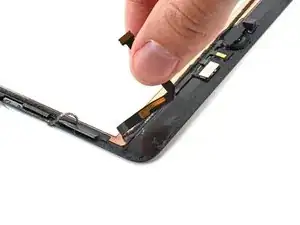

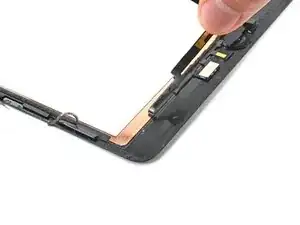

Используйте пальцы, чтобы отлепить плоский кабель кнопки «Домой» от задней стороны передней панели.

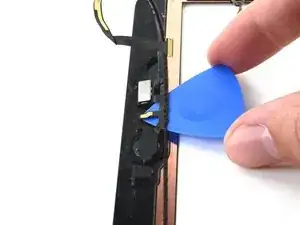

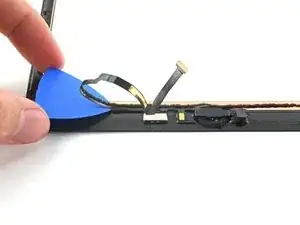

Подведите медиатор под плоский кабель кнопки «Домой», чтобы отделить его от передней панели.

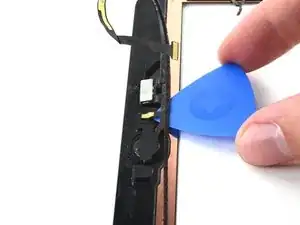

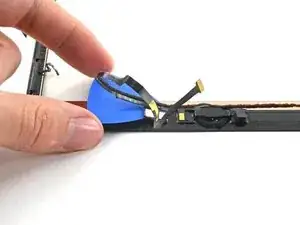

Осторожно проведите им вперёд, чтобы перерезать клей, удерживающий плоский кабель кнопки «Домой» на передней панели.

Если клей упорно держится, не применяйте силу. Немного нагрейте плоский кабель кнопки «Домой» с помощью iOpener или фена, чтобы размягчить клей.

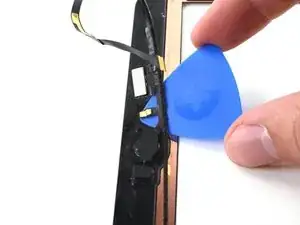

Продолжайте двигать медиатор до тех пор, пока не достигнете кронштейна кнопки «Домой».

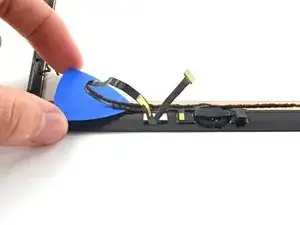

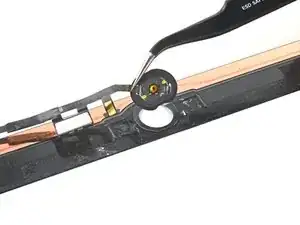

Подведите медиатор под верхнюю часть плоского кабеля кнопки «Домой», чтобы ослабить металлический контакт с кронштейна кнопки «Домой».

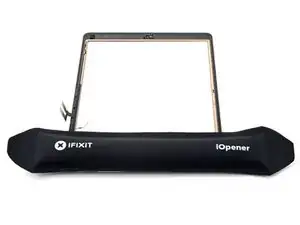

Нагрейте iOpener и приложите его к кронштейну кнопки «Домой» на тридцать секунд.

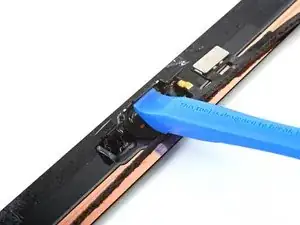

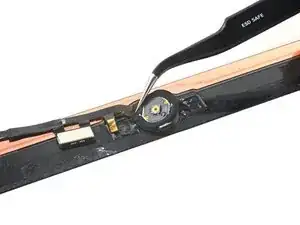

Используйте монтажный инструмент, чтобы поддеть кронштейн кнопки «Домой» и снять его с передней панели.

Гибка или деформация кронштейна кнопки «Домой» могут привести к потере характерного «щёлкающего» ощущения при возврате кнопки после сборки.

Если кронштейн начинает гнуться до того, как отщелкнется, нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) на посадочные места кронштейна.

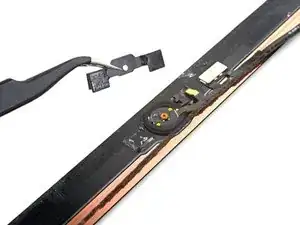

Снимите кронштейн кнопки «Домой».

При повторной установке этого кронштейна используйте высокопрочный клей, например E6000, чтобы закрепить его на сборке передней панели.

Используйте палец, чтобы протолкнуть кнопку «Домой» через переднюю часть панели и разорвать клей, удерживающий её на месте.

Нажимайте медленно. Клей прикреплён к деликатной прокладке, которая легко порвётся.

Снимите узел кнопки «Домой».

При обратной сборке перенесите уплотнительное кольцо кнопки «Домой» на новую переднюю панель или новый узел кнопки.

Если у новой панели нет дистанционного кольца, вам также потребуется перенести существующее дистанционное кольцо.

Если возможно, включите iPad и протестируйте ремонт до установки нового клея и окончательного запечатывания.
