Замена антенны Insignia Flex 8

Выключите питание вашего планшета, чтобы избежать травм.

Разместите планшет так, чтобы экран был обращён вниз, а кнопка питания находилась в верхнем левом углу.

Удерживайте кнопку питания в течение пяти секунд, пока планшет не отключится.

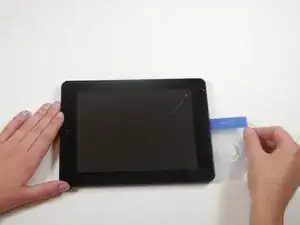

Снимите заднюю крышку с экрана, вставив кредитную карточку или аналогичный тонкий, но жёсткий предмет между крышкой и экраном.

Возможно, вам потребуется использовать лопатку, чтобы изначально создать зазор между экраном и крышкой.

Проведите этим предметом по периметру планшета, пока не появится зазор между крышкой и экраном.

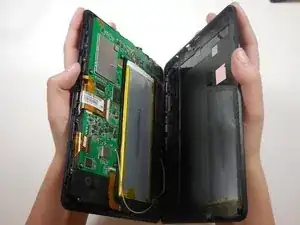

Снимите заднюю крышку и отложите в сторону.

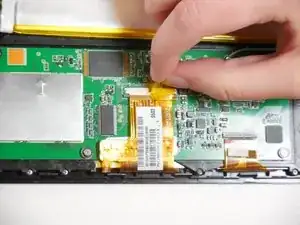

Снимите ленту с соединительных шнуров. Начните с кнопки питания и двигайтесь по часовой стрелке вокруг планшета.

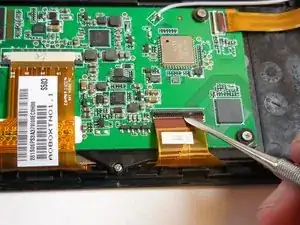

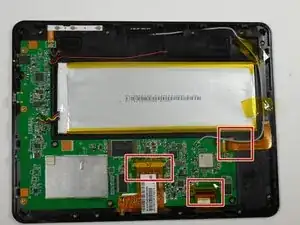

Чтобы снять шлейф камеры, поднимите зажим с помощью лопатки.

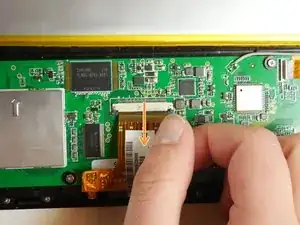

Вытащите шлейф прямо назад, чтобы освободить его.

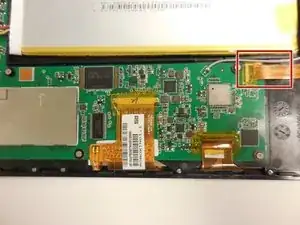

Уберите второй шлейф, приподняв чёрный зажим с помощью лопатки.

Вытащите шлейф горизонтально, прямо от батареи.

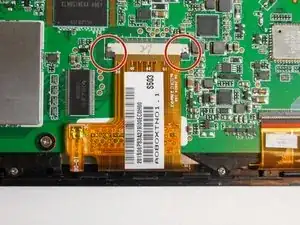

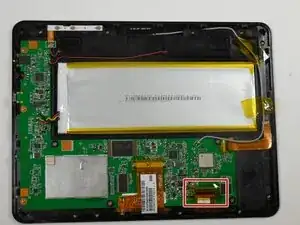

Снимите последний шлейф, потянув назад два чёрных зажима с каждой стороны шлейфа.

Вытащите шлейф горизонтально, прямо от батареи.

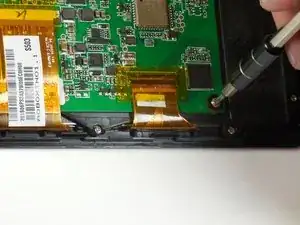

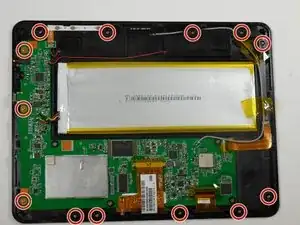

Открутите тринадцать винтов 4,75 мм по периметру планшета с помощью отвертки PH 00.

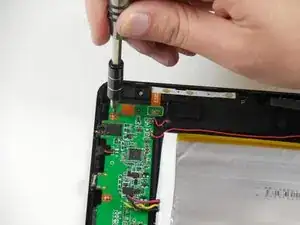

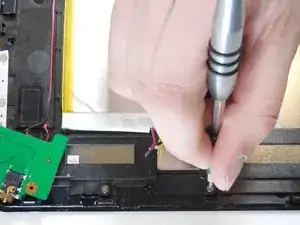

Открутите четыре винта 3,75 мм и пластиковые шайбы с помощью отвертки PH 00.

Поднимите печатную плату.

Открутите последние два винта, которые находились под печатной платой.

Эти винты находятся рядом с портом зарядки и USB-адаптером.

Эти винты также имеют диаметр 3,75 мм и могут быть заменены только на втором наборе винтов.

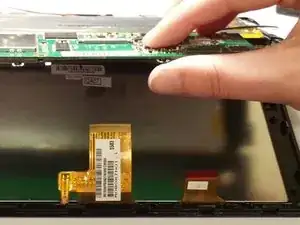

Поднимите печатную плату и чёрный внутренний крепёж вдали от экрана.

Отложите печатную плату в сторону.

Будьте осторожны с припаянной антенной, когда отделяете детали.

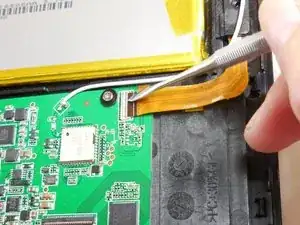

Будьте осторожны с припаеным шлейфом, который подключен к источнику питания. Этот шлейф хрупкий.

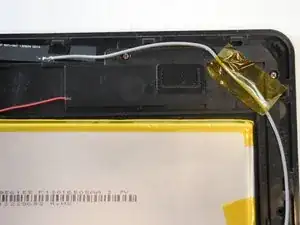

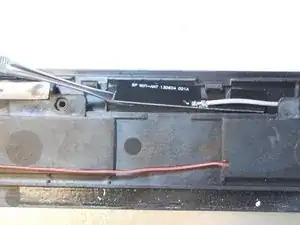

Отделите чёрный блок антенны от задней части экрана.

Снимите ленту с прикреплённого провода.

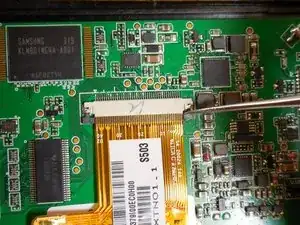

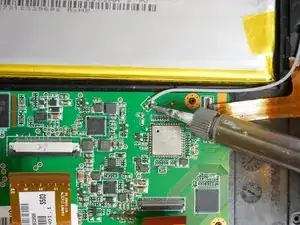

Отпаивайте антенный провод от печатной платы.

Руководство по оттачиванию

Будьте осторожны при использовании паяльного пистолета. НЕ трогайте другие компоненты на печатной плате или батарее.
