Замена экрана Insignia Flex 8

Выключите питание планшета, чтобы избежать травм.

Расположите планшет экраном вниз, при этом кнопка питания должна находиться в верхнем левом углу.

Удерживайте кнопку питания в течение пяти секунд, пока планшет не выключится.

Снимите заднюю крышку со стороны экрана, вставив кредитную карту или аналогичный тонкий, но жесткий предмет между крышкой и экраном.

Возможно, потребуется использовать лопатку, чтобы первоначально создать зазор между экраном и крышкой.

Проведите этим инструментом по периметру планшета, пока крышка не отделится от экрана.

Снимите заднюю крышку и отложите в сторону.

Снимите ленты с коннекторов. Начиная с кнопки питания, двигайтесь по часовой стрелке вокруг планшета.

Чтобы отсоединить ленточный кабель камеры, поднимите защелку лопаткой.

Тяните ленту прямо назад, чтобы освободить её.

Снимите второй ленточный кабель, поддев черную защелку лопаткой.

Тяните ленточный кабель горизонтально прямо от аккумулятора.

Снимите последний ленточный кабель, оттянув две черные защелки по обеим сторонам кабеля.

Тяните ленту горизонтально прямо от аккумулятора.

Отвинтите тринадцать винтов 4.75 мм по периметру планшета с помощью крестовой отвертки PH 00.

Отвинтите четыре винта 3.75 мм и пластиковые шайбы с помощью крестовой отвертки PH 00.

Поднимите плату.

Отвинтите последние два винта, которые находились под платой.

Эти винты расположены рядом с разъемом зарядки и USB-адаптером.

Эти винты также 3.75 мм и могут взаимозаменяться только со вторым комплектом винтов.

Поднимите плату и черный внутренний элемент крепления от экрана.

Отложите плату в сторону.

Будьте осторожны с припаянной антенной при разделении деталей.

Будьте осторожны с припаянной лентой, подключенной к источнику питания. Эта лента хрупкая.

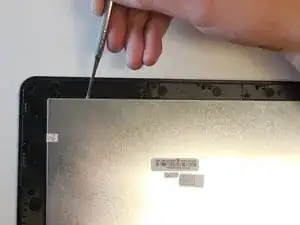

Вставьте лопатку между серебристым экраном и черной рамкой.

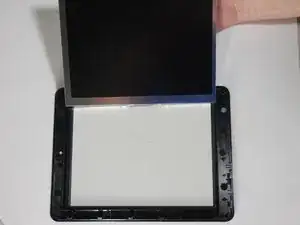

Подденьте ЖК-дисплей и поднимите его от пластиковой панели экрана.
