Замена материнской платы Insignia Flex 7
В этом руководстве показано, как правильно извлечь и заменить материнскую плату в планшете Insignia. Обязательно следуйте шагам и подготовьте необходимые инструменты для выполнения этой инструкции.
Вам может понадобиться замена материнской платы при возникновении следующих проблем:
- Устройство не включается.
- Устройство включается, но аварийно завершает работу.
- Устройство неожиданно зависает.
Шаг 1
Вставьте край пластиковой лопатки в щель между экраном и задней крышкой по периметру устройства.
Затем, применяя аккуратное поддевание, создайте зазор, достаточный для того, чтобы рассоединить обе половины пальцами.
Шаг 2
Поместите наконечник лопатки по обе стороны электрического разъёма батареи.
Затем, выполняя лёгкое движение, похожее на зажигание спички, ослабьте обе стороны электрического разъёма батареи.
Шаг 3
Вставьте плоский конец лопатки под одну сторону батареи.
Затем, выполняя аккуратное поддевание и скольжение, отделите батарею от корпуса. Она удерживается двумя продольными полосками клея.
Повторите процедуру для другой стороны батареи.
Шаг 4
Используя крестовую отвёртку Phillips #000, удалите две винта длиной 3,0 мм, показанные на иллюстрации.
Шаг 5
С помощью лопатки аккуратно отожмите динамик из его пластикового гнезда.
Шаг 6
Нагрейте место пайки красного провода паяльником.
Когда припой расплавится, провод можно отсоединить от платы. Для этого воспользуйтесь пинцетом и аккуратно натяните провод, пока припой остаётся жидким.
При сборке порядок действий обратный, но с небольшими отличиями. Сначала нагрейте контакт паяльником, затем поместите провод на контакт. Когда припой заполнит провод, отведите паяльник и дождитесь затвердевания припоя.
Шаг 7
Повторите предыдущий шаг, чтобы отделить чёрный провод динамика от материнской платы.
При сборке порядок действий обратный, но с небольшими отличиями. Сначала нагрейте контакт паяльником, затем поместите провод на контакт. Когда припой заполнит провод, отведите паяльник и дождитесь затвердевания припоя.
Шаг 8

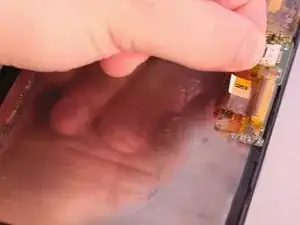

Найдите три ленточных кабеля, соединяющие компоненты с материнской платой. Соединения закрыты оранжевой защитной лентой. Снимите ленту с коннекторов и сохраните для последующей сборки.
Шаг 9

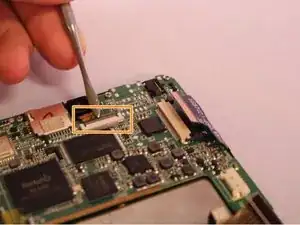

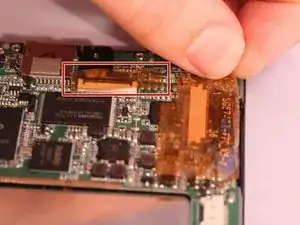

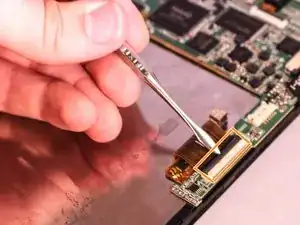

Каждый разъём с нулевым усилием вставки (ZIF) имеет защёлку, удерживающую ленточный кабель. Кабель камеры (a) и кабель дисплея ЖК (b) имеют защёлку, которая поднимается, как показано на иллюстрации. Используйте лопатку, чтобы аккуратно приподнять защёлку и освободить кабель.

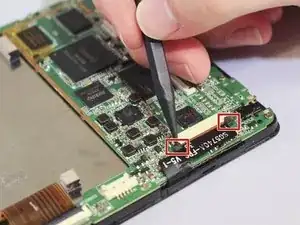

Кабель сенсорного экрана (c) имеет скользящую защёлку по обеим сторонам разъёма. Используйте лопатку, чтобы осторожно сдвинуть защёлку с каждой стороны, как показано, и освободить кабель.
Шаг 10

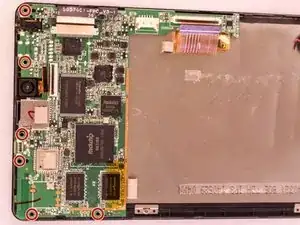

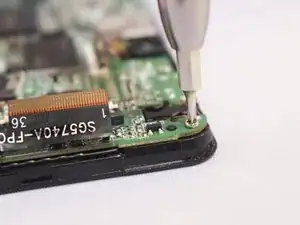

Используя крестовую отвёртку Phillips #000, отвинтите шесть винтов длиной 4,8 мм, которые крепят материнскую плату к корпусу.

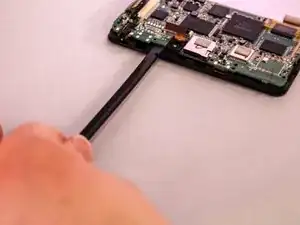

С помощью лопатки подденьте материнскую плату и извлеките её из корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
