Замена экрана Insignia Flex 7

Вставьте край пластикового рычага в щель между экраном и задней крышкой по периметру устройства.

Затем, используя лёгкое поддевание, создайте зазор, достаточный, чтобы разделить две половины пальцами.

Поместите наконечник лопатки с каждой стороны электрического разъёма аккумулятора.

Затем, применяя лёгкое встряхивающее движение, ослабьте обе стороны электрического разъёма аккумулятора.

Вставьте плоскую часть лопатки под одну сторону батареи.

Затем, выполняя лёгкое поддевание и скользящее движение, отделите батарею от корпуса. Её держат две продольные полосы клея.

Повторите процесс для другой стороны батареи.

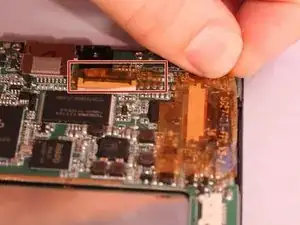

Найдите три ленточных кабеля, соединяющих компоненты с материнской платой. Соединения покрыты оранжевой защитной лентой. Снимите ленту с разъёмов и сохраните для повторной сборки.

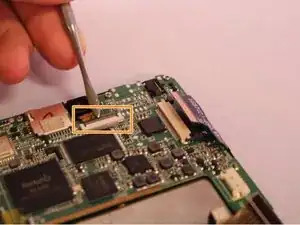

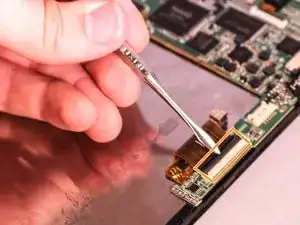

Каждый разъём с нулевым усилием вставки (ZIF) имеет защёлку, фиксирующую ленточный кабель. Кабель камеры (a) и кабель ЖК-экрана (b) имеют защёлку, которая поднимается, как показано на иллюстрации. Используйте лопаточку, чтобы аккуратно приподнять защёлку и освободить кабель.

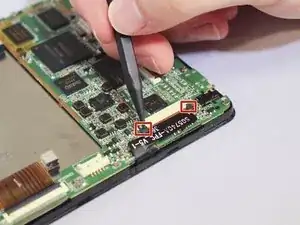

Кабель сенсорного экрана (c) имеет скользящую защёлку по обеим сторонам разъёма. Используйте лопаточку, чтобы осторожно сдвинуть защёлку с каждой стороны, как показано, чтобы освободить кабель.

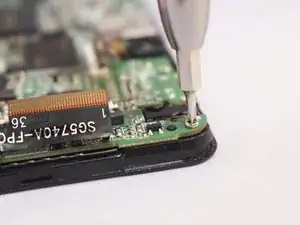

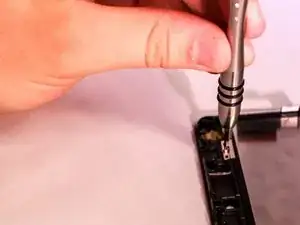

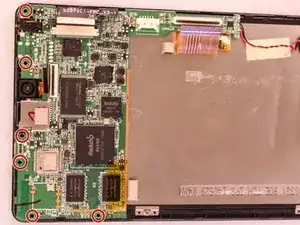

Отвинтите шесть винтов 4.8 мм, крепящих материнскую плату к корпусу, используя крестовую отвертку Phillips #000.

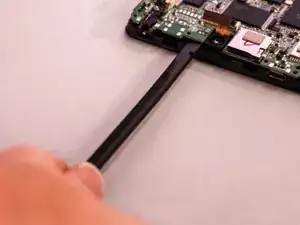

С помощью лопатки приподнимите материнскую плату из корпуса.

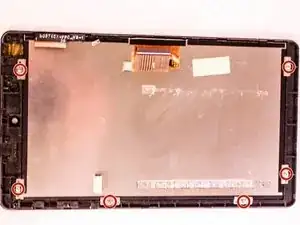

После снятия материнской платы отвинтите шесть винтов 2.9 мм, крепящих ЖК-дисплей к экрану, используя крестовую отвертку Phillips #000. Пинцетом снимите зажимы с экрана.

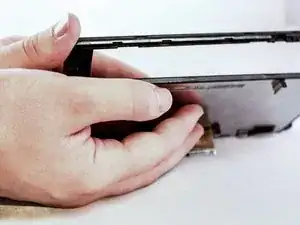

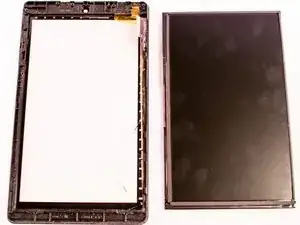

Отделите экран от ЖК-дисплея, используя пальцы.
