Замена блока камеры Insignia Flex 7

Вставьте кромку пластикового медиатора в щель между экраном и задней крышкой по периметру устройства.

Затем, используя лёгкое поддевание, создайте зазор, достаточный для того, чтобы разъединить две половины пальцами.

Поместите наконечник лопатки по обе стороны от электрического разъёма аккумулятора.

Затем, используя лёгкое постукивающее движение, ослабьте обе стороны электрического разъёма аккумулятора.

Вставьте плоский конец лопатки под одну сторону аккумулятора.

Затем, используя лёгкое поддевание и скользящее движение, отделите аккумулятор от корпуса. Его держат две продольные полосы клея.

Повторите процедуру для другой стороны аккумулятора.

Найдите три ленточных кабеля, подключённых к материнской плате. Соединения покрыты оранжевой защитной лентой. Снимите ленту с разъёмов и отложите для повторной сборки.

Каждый разъём с нулевым усилием вставки (ZIF) имеет защёлку, удерживающую ленточный кабель на месте. Кабель камеры (a) и кабель дисплея (b) имеют защёлку, которая поднимается, как показано на иллюстрации. Используйте лопатку, чтобы аккуратно поднять защёлку и освободить кабель.

Кабель сенсорного экрана (c) имеет скользящую защёлку с каждой стороны разъёма. Используйте лопатку, чтобы осторожно сдвинуть защёлку с каждой стороны, как показано, и освободить кабель.

При помощи отвертки Phillips #000 отвинтите шесть винтов длиной 4,8 мм, крепящих материнскую плату к корпусу.

С помощью лопатки приподнимите материнскую плату от корпуса.

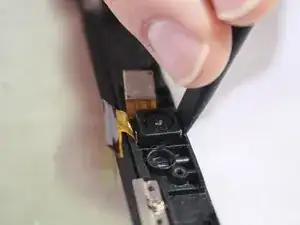

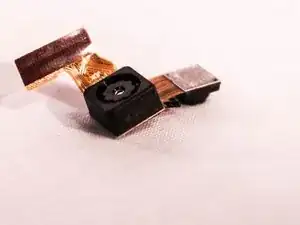

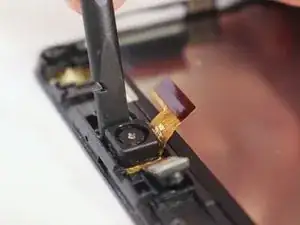

Вставьте плоский конец лопатки в паз между внешней камерой и пластиковым корпусом планшета. Затем, применяя лёгкое поддевание с обеих сторон камеры, ослабьте клей, удерживающий внешнюю камеру, и отделите её от пластикового корпуса.
