Замена динамиков Fujitsu Lifebook Stylistic Q584

Если ваши динамики повреждены или не работают, это руководство покажет вам пошаговые инструкции по их замене.

Шаг 1

Снимите белую наклейку, закрывающую винты (если применимо).

Используйте отвертку PH1, чтобы открутить четыре винта диаметром 2 мм с задней стороны устройства.

Вставьте пластиковый инструмент для открывания вдоль шва задней крышки.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Осторожно поднимите заднюю крышку и отсоедините шлейф смарт-карты от материнской платы.

Сняйте десять винтов диаметром 3 мм с помощью отвертки PH00 с защитного экрана.

Снимите серую заглушку порта док-станции.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Поднимите защитный экран и отсоедините шлейф сканера отпечатков пальцев от материнской платы.

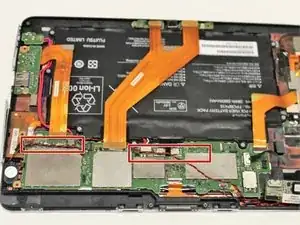

Вытащите шнур, соединяющий аккумулятор с материнской платой.

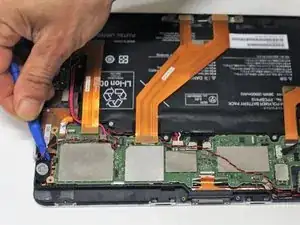

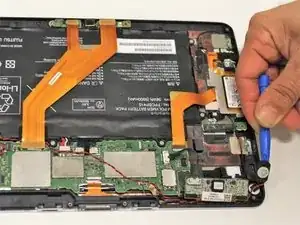

Используйте узкий пластиковый инструмент для поддевания динамиков из корпуса.

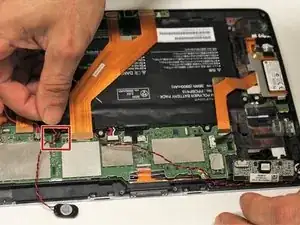

Отключите провода динамиков от материнской платы.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
