Замена разъёма для наушников Fujitsu Lifebook Stylistic Q584

Снимите белую наклейку, закрывающую винты (если применимо).

Используйте отвёртку PH1, чтобы выкрутить четыре винта 2 мм с задней панели устройства.

Вставьте пластиковый инструмент для вскрытия вдоль шва задней крышки.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Осторожно приподнимите заднюю крышку и отсоедините шлейф смарт-карты от материнской платы.

Удалите десять винтов 3 мм с помощью отвёртки PH00 со экрана (экранирующей панели).

Снимите серую крышку порта док-станции.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Поднимите экран (экранирующую панель) от устройства и отсоедините шлейф сканера отпечатка пальца от материнской платы.

Подтяните провод, соединяющий батарею с материнской платой.

Удалите семь винтов 1 мм с помощью отвёртки PH00.

Отключите верхние периферийные шлейфы от материнской платы.

Отключите левый периферийный шлейф от материнской платы.

Осторожно поднимите батарею из корпуса.

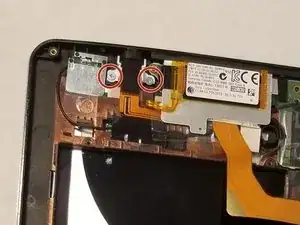

Удалите два винта 0.2 мм с помощью отвёртки PH00.

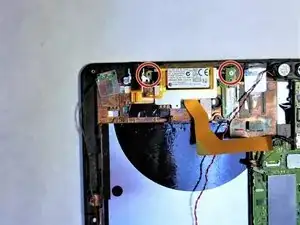

Удалите два винта 0.2 мм с помощью отвёртки PH00.

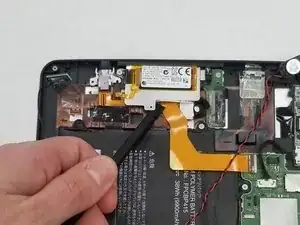

Теперь используйте антистатическую лопатку, чтобы аккуратно приподнять серебристую деталь и перевернуть её. Следите за тем, чтобы не снять эту деталь полностью!

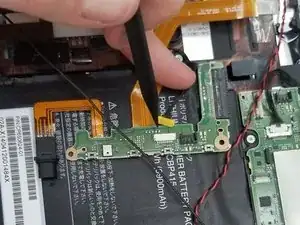

Используйте антистатическую лопатку, чтобы аккуратно вытолкнуть жёлтую деталь из белой опоры.

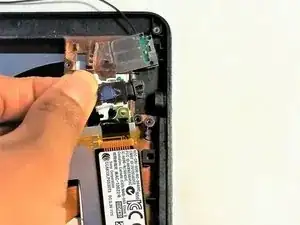

При снятии разъёма для наушников просто используйте пальцы, чтобы вынуть белую и чёрную деталь целиком.
