Замена экрана дисплея Motion Computing LE1600

Поверните устройство экраном вниз.

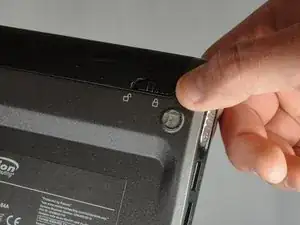

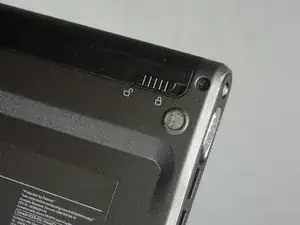

Сдвиньте переключатель блокировки аккумулятора рядом с ползунком питания в положение «разблокировано».

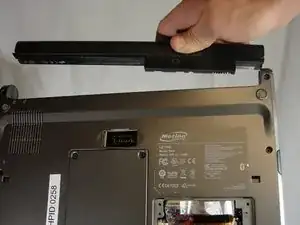

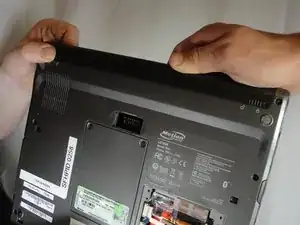

Сдвиньте и удерживайте переключатель у вентилятора в положение «разблокировано». Крепко возьмите аккумулятор и оттяните его от планшета.

При установке аккумулятора вставляйте сначала конец, расположенный ближе к вентиляции вентилятора. Убедитесь, что другой переключатель остаётся в положении «разблокировано», пока вы вставляете аккумулятор на место.

Открутите крышку отсека жёсткого диска крестовой отвёрткой Phillips #1.

(Нашему устройству не поставлялся жёсткий диск или крышка отсека жёсткого диска)

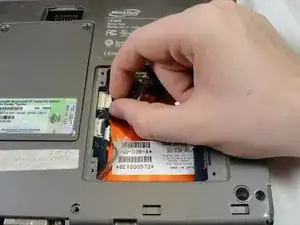

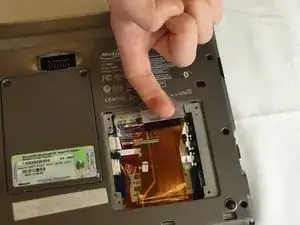

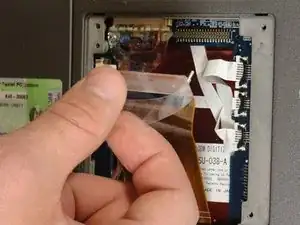

Потяните прозрачную пластиковую полоску, чтобы отсоединить жёсткий диск от планшета.

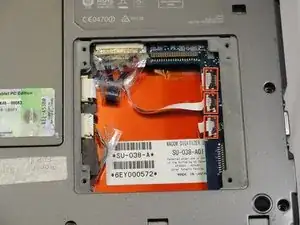

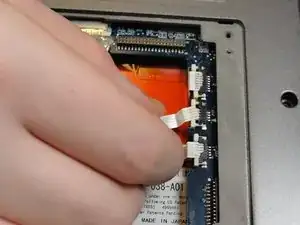

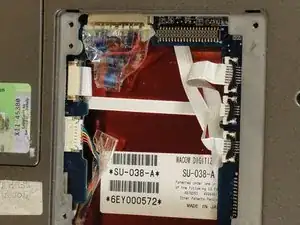

Чтобы отсоединить три белых ленточных кабеля со стороны, ближе к разъёму жёсткого диска, потяните за белые пластиковые ушки.

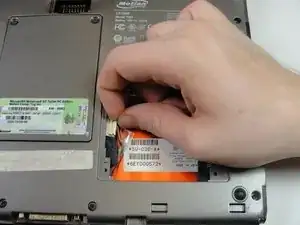

Потяните коричневые ушки, чтобы отсоединить белый ленточный кабель с другой стороны.

Внимание: не тяните за провода, тяните за пластиковые разъёмы.

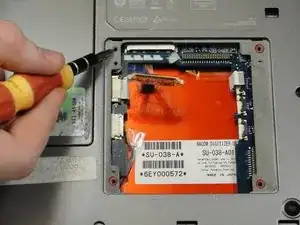

Чтобы отсоединить оставшиеся ленточные кабели, потяните пластиковые разъёмы от их соединений.

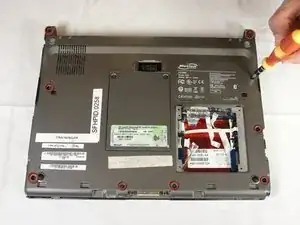

Крестовой отвёрткой Phillips #1 открутите девять винтов длиной 10 мм, удерживающих корпус вместе.

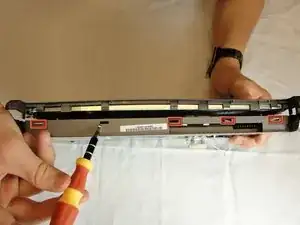

С помощью лопатки нажмите на пять защёлок на стороне, где был аккумулятор.

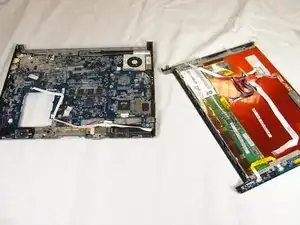

Это должно разделить две половины устройства. Осторожно отложите сторону с материнской платой в сторону.

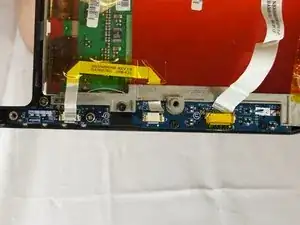

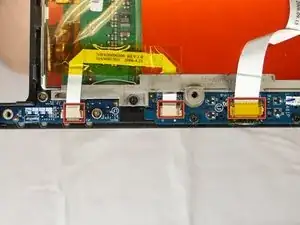

Отключите три ленточных кабеля, потянув за коричневые ушки и отсоединив кабель.

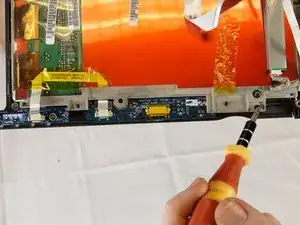

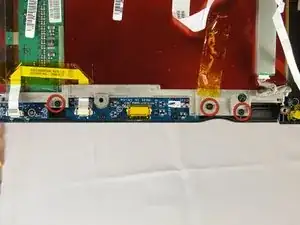

Крестовой отвёрткой Phillips #1 открутите три винта длиной 4 мм, удерживающих кронштейн дисплея на задней стороне передних кнопок.

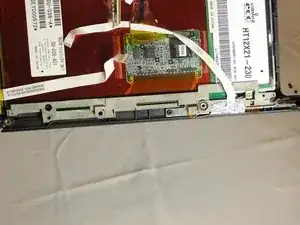

На кронштейне за сканером отпечатков отпустите два винта длиной 4 мм, крепящих его к дисплею, крестовой отвёрткой Phillips #1.

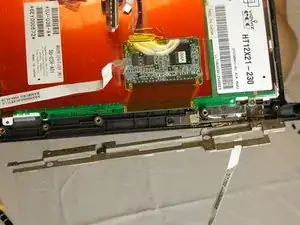

Отогните правый кронштейн от дисплея.

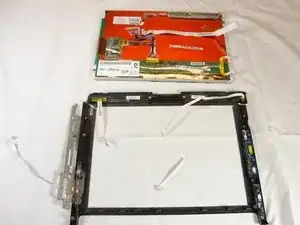

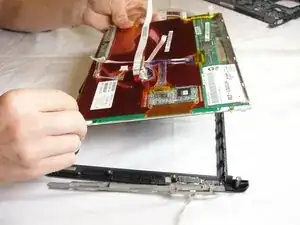

Оттяните пластиковый корпус от экрана дисплея.
