Замена аккумулятора Fujitsu Lifebook Stylistic Q584

Планшеты

Если вам нужно заменить аккумулятор для Fujitsu Lifebook Stylistic Q584, это руководство предоставит пошаговые инструкции. Кроме того, важно удалить аккумулятор перед заменой компонентов.

Шаг 1

Удалите белую наклейку, закрывающую винты (если применимо).

Используйте отвертку PH1, чтобы удалить четыре винта диаметром 2 мм с обратной стороны устройства.

Шаг 2

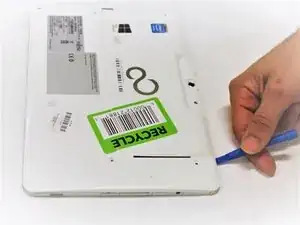

Вставьте пластиковый инструмент для открывания вдоль шва задней крышки.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защелки.

Шаг 3

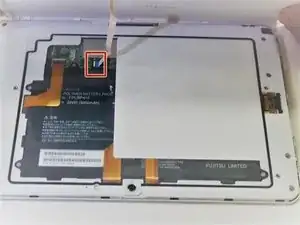

Аккуратно поднимите заднюю крышку и отключите шлейф смарт-карты от материнской платы.

Шаг 4

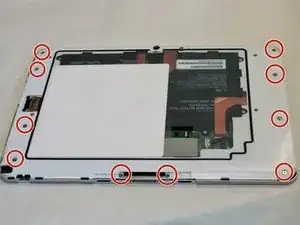

Удалите десять винтов диаметром 3 мм с помощью отвертки PH00 с экрана.

Шаг 5

Удалите серую крышку порта док-станции.

Шаг 6

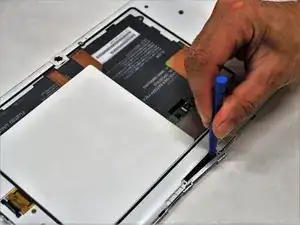

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защелки.

Шаг 7

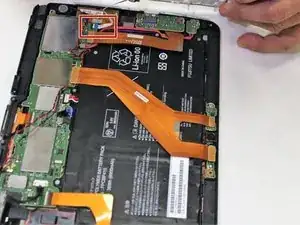

Отсоедините экран от устройства и снимите шлейф сканера отпечатков пальцев с материнской платы.

Шаг 8

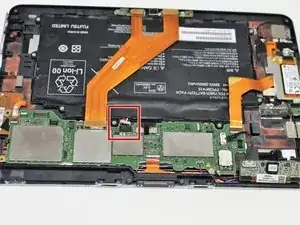

Поднимите провод, соединяющий аккумулятор с материнской платой.

Шаг 9

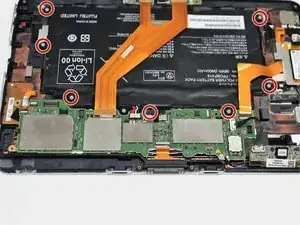

Удалите семь винтов диаметром 1 мм с помощью отвертки PH00.

Шаг 10

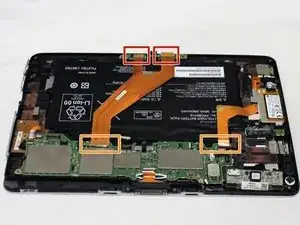

Отключите верхние периферийные шлейфы от материнской платы.

Отключите левый периферийный шлейф от материнской платы.

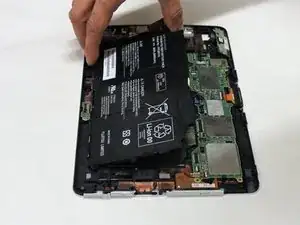

Шаг 11

Осторожно
