Замена камеры Fujitsu Lifebook Stylistic Q584

Если вам необходимо заменить камеру, это руководство предоставит пошаговые инструкции по разборке и замене вашей камеры.

Шаг 1

Удалите белую наклейку, закрывающую винты (если применимо).

Используйте отвертку PH1 для удаления четырех винтов размером 2 мм с задней стороны устройства.

Вставьте пластиковый инструмент для открытия вдоль шва заднего корпуса.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защелки.

Осторожно поднимите задний корпус и отключите ленту смарт-карты от материнской платы.

Удалите десять винтов размером 3 мм с экрана, используя отвертку PH00.

Удалите чехол порта док-станции серого цвета.

Осторожно проведите пластиковым инструментом по всему шву, освобождая защелки.

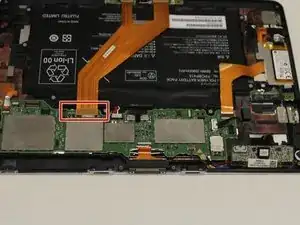

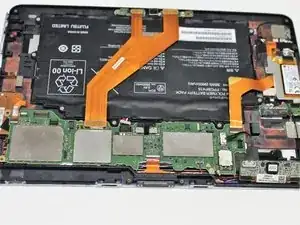

Поднимите экран от устройства и отключите ленту сканера отпечатков пальцев от материнской платы.

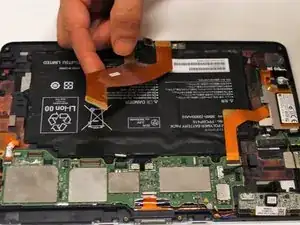

Подтяните шнур, который соединяет аккумулятор с материнской платой.

Поднимите ленту прямо вверх от задней части платы камеры.

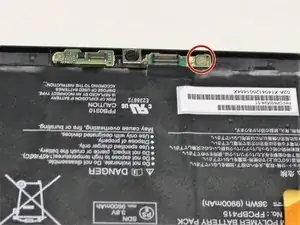

Удалите единственный винт размером 2 мм, используя отвертку PH000, с платы камеры.

Для сборки вашего устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
