Замена карты MicroSD в Fujitsu Lifebook Stylistic Q584

Снимите белую наклейку, закрывающую винты (если применимо).

Используйте отвертку PH1, чтобы выкрутить четыре винта 2 мм с задней панели устройства.

Вставьте пластиковый инструмент для открывания вдоль шва задней крышки.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Осторожно приподнимите заднюю крышку и отсоедините шлейф смарт-карты от материнской платы.

Снимите щит, выкрутив десять винтов 3 мм отверткой PH00.

Снимите серую крышку порта док-станции.

Осторожно проведите пластиковым инструментом вдоль всего шва, освобождая защёлки.

Отделите щит от устройства и отсоедините шлейф сканера отпечатков пальцев от материнской платы.

Поднимите провод, соединяющий аккумулятор с материнской платой.

Удалите семь винтов 1 мм с помощью отвертки PH00.

Отсоедините верхние периферийные шлейфы от материнской платы.

Отсоедините левый периферийный шлейф от материнской платы.

Осторожно приподнимите аккумулятор из корпуса.

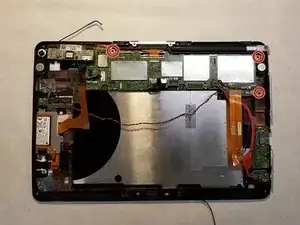

Удалите три винта 3 мм с помощью отвертки PH00.

С помощью антистатического лопатки отсоедините все шлейфовые разъёмы от материнской платы.

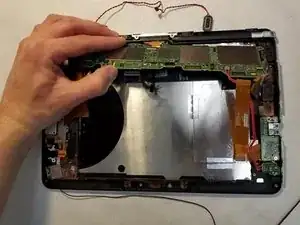

Осторожно приподнимите материнскую плату.

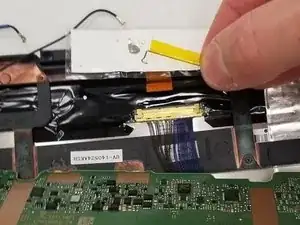

Осторожно оторвите фольгированную ленту под материнской платой, чтобы открыть коннектор.

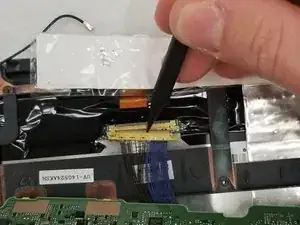

Снимите зажим, удерживающий коннектор, с помощью антистатической лопатки.

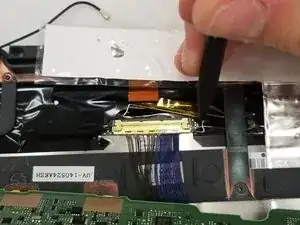

Снимите коннектор с помощью антистатической лопатки.

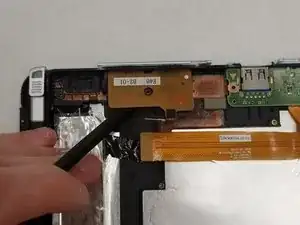

После снятия материнской платы с помощью антистатической лопатки подденьте карту MicroSD в слоте.

Осторожно извлеките карту MicroSD из устройства.
