Замена разъёма зарядки Nokia Lumia 2520

Прикложите грелку к каждой стороне устройства.

При использовании любой грелки используйте защитные перчатки с набивкой, чтобы не обжечь пальцы.

Разогрейте грелку в микроволновке в течение 30 секунд, чтобы обеспечить достаточное количество тепла со всех четырёх сторон. Не разогревайте чаще чем раз в две минуты.

Вставьте медиатор между стеклом, чтобы отделить стекло от корпуса. Вы также можете использовать присоски для подъёма стекла.

При снятии экрана с корпуса будьте осторожны, чтобы не перерезать гибкий шлейф, соединяющий экран с платой.

Проводите разъединение экрана и корпуса медленно — экран легко сломать или треснуть.

Выньте гибкий шлейф из разъёма на плате.

Перейдите к шагу 4, чтобы отсоединить разъём шлейфа от экрана.

Используйте пластиковый лопаточный инструмент, чтобы снять оба разъёма.

Отложите экран и сборку дисплея для ремонта.

Перед снятием батареи убедитесь, что не проколете её. Батарея содержит химически активные вещества.

При работе с проводами и мягким аккумуляторным отсеком пластиковый лопаточный инструмент предпочтительнее металлического.

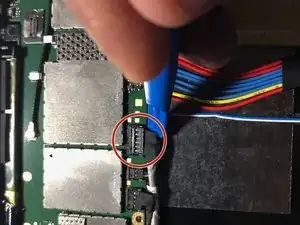

Используйте пластиковый лопаточный инструмент, чтобы отсоединить разъём батареи от логической платы.

Снимите ленту, расположенную над батареей.

Четыре винта крепят батарею к корпусу. Используйте отвертку PH0 с крестовым шлицем, чтобы ослабить винты.

Поскольку инструмент острый, используйте его осторожно, чтобы не проколоть батарею.

Возьмите пластиковую лопатку и подденьте батарею из её отсека.

На дне батареи есть клей, который удерживает её на месте. Поэтому применение достаточного усилия при поддевании батареи допустимо.

Использование двух различных пластиковых лопаток может дать вам дополнительный рычаг в труднодоступных местах.

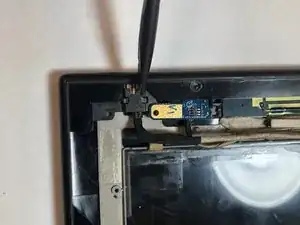

Возьмите лопатку и отсоедините разъём.

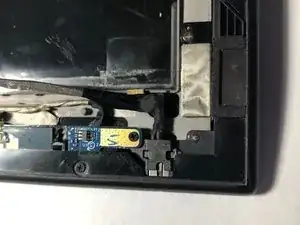

Возьмите лопатку и отожмите разъём зарядного порта из его посадочного места.

Клей очень прочный, поэтому применяйте значительную силу.
