Замена разъёма питания (AC) Fujitsu Lifebook Stylistic Q584
Если разъём питания перестал работать, вы можете воспользоваться этим руководством для его замены. Во время выполнения инструкции осторожно обращайтесь с электронными компонентами и отсоединяйте провода, указанные в руководстве, чтобы не повредить устройство дополнительно.
Шаг 1
Снимите белую наклейку, закрывающую винты (если применимо).
Используйте отвертку PH1, чтобы выкрутить четыре винта 2 мм с задней панели устройства.
Шаг 2
Вставьте пластиковый монтажный инструмент вдоль шва задней крышки.
Аккуратно проведите пластиковым инструментом вдоль всего шва, отщёлкивая защёлки.
Шаг 3
Осторожно приподнимите заднюю крышку и отсоедините ленточный кабель смарт-карты от материнской платы.
Шаг 4
Удалите десять винтов 3 мм с помощью отвертки PH00 с кожуха.
Шаг 5
Снимите серую крышку порта док‑станции.
Шаг 6
Аккуратно проведите пластиковым монтажным инструментом вдоль всего шва, отщёлкивая защёлки.
Шаг 7
Поднимите кожух от устройства и отсоедините ленточный кабель сканера отпечатков пальцев от материнской платы.
Шаг 8

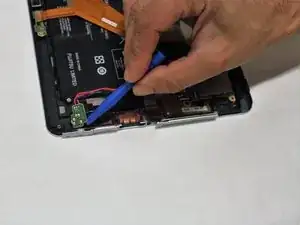

Отщёлкните плату разъёма питания (AC) от устройства.
Шаг 9

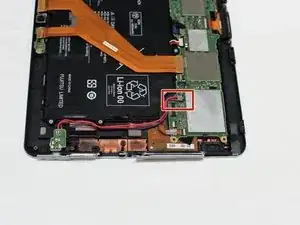

Отсоедините провода от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
