Замена камер в Nokia Lumia 2520

Приложите нагревательный пакет к каждой стороне устройства.

При использовании нагревательного пакета обязательно применяйте перчатки с амортизацией, чтобы не обжечь пальцы.

Подогрейте пакет в микроволновой печи в течение 30 секунд, чтобы обеспечить достаточный нагрев всех четырёх сторон. Не подогревайте более одного раза каждые две минуты.

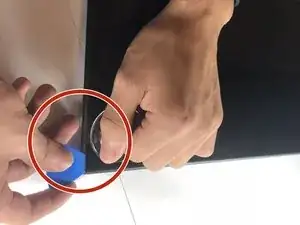

Вставьте инструмент между стеклом, чтобы отделить стекло от устройства. Вы можете также использовать присоски, чтобы помочь приподнять стекло.

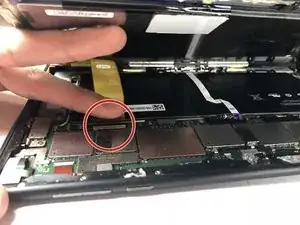

При снятии экрана с корпуса будьте осторожны, чтобы не повредить шлейф, который соединяет экран с платой логики.

Выделяйте достаточно времени на отделение экрана от корпуса, так как можно легко сломать или треснуть стекло.

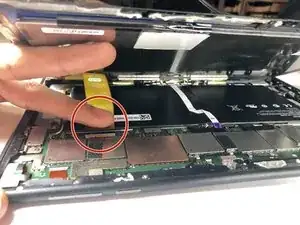

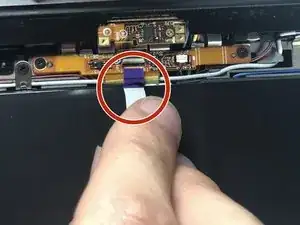

Извлеките шлейф из разъёма на плате.

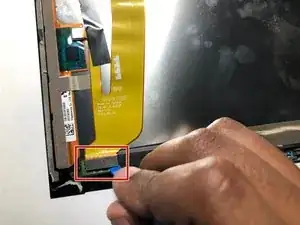

Перейдите к шагу 4, чтобы отсоединить шлейф от экрана.

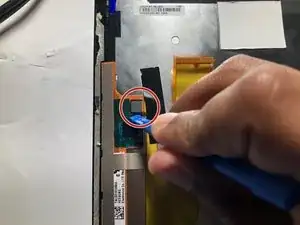

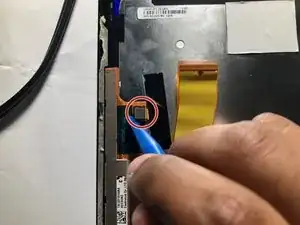

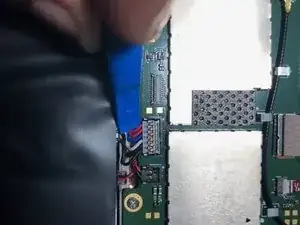

Используйте пластиковую лопатку для отсоединения обоих разъёмов.

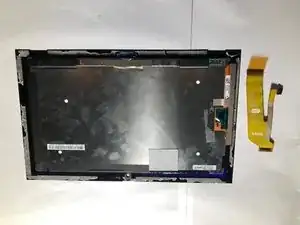

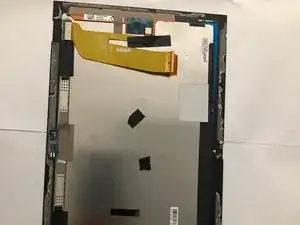

Отложите в сторону экран и сборку дисплея для ремонта.

Перед извлечением аккумулятора убедитесь, что не повредите его. Так как аккумулятор содержит кислоту.

При работе с проводами и корпусом аккумулятора лучше использовать пластиковую лопатку, чем металлический инструмент.

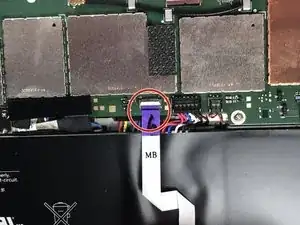

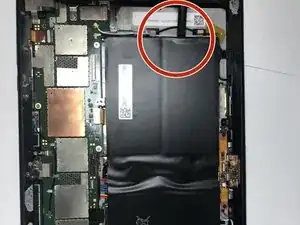

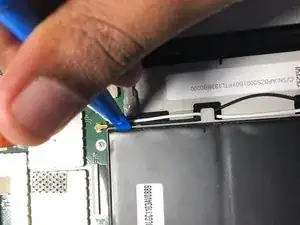

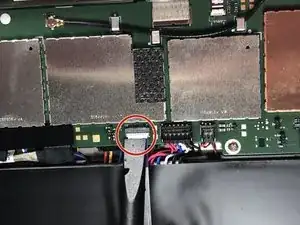

Используйте пластиковую лопатку для отсоединения разъёма аккумулятора от платы логики.

Снимите шлейф, расположенный над аккумулятором.

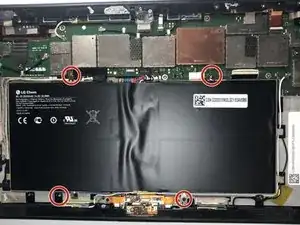

Пластину аккумулятора к корпусу крепят четыре винта. Используйте отвёртку с крестовой битой PH0, чтобы вывернуть винты.

Так как используемый инструмент острый, работайте осторожно, чтобы не повредить аккумулятор.

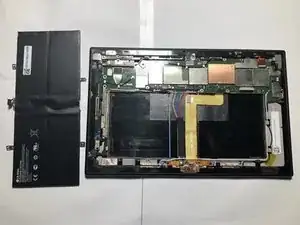

Используйте пластиковую лопатку, чтобы извлечь аккумулятор из корпуса.

На нижней стороне аккумулятора имеется клей, удерживающий его на месте. Поэтому допускается применение достаточного усилия для его извлечения.

Использование двух пластиковых лопаток одновременно поможет вам снять аккумулятор в труднодоступных местах.

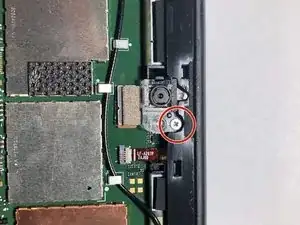

Используйте биту с крестовой головкой PH0, чтобы вывернуть винт.

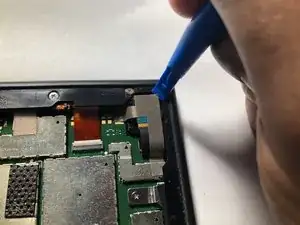

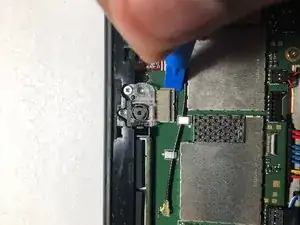

Отсоедините шлейф от платы логики с помощью лопатки.

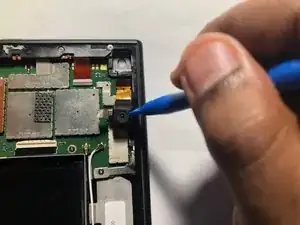

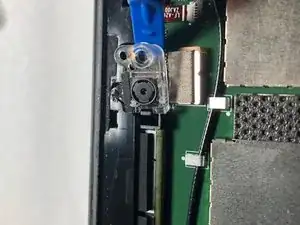

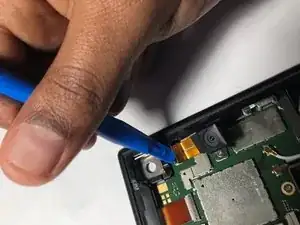

Затем используйте пластиковую лопатку, чтобы извлечь переднюю камеру из посадочного места.

Передняя камера приклеена, поэтому приложите усилие, чтобы снять её.

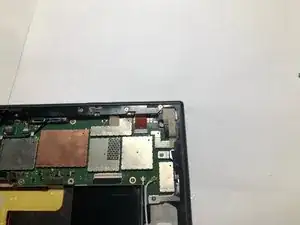

Найдите заднюю камеру, расположенную в правом верхнем углу корпуса.

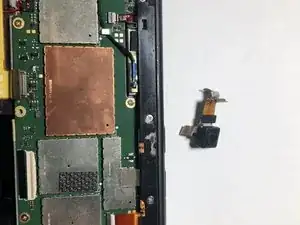

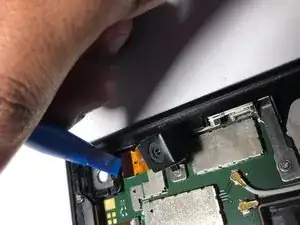

Используйте пластиковую лопатку, чтобы отсоединить ленту и камеру от посадочного места.

Используйте лопатку, чтобы отсоединить шлейф от платы логики.
