Замена порта USB в Fujitsu Lifebook Stylistic Q584

Удалите белую наклейку, закрывающую винты (если имеется).

Используйте отвёртку PH1, чтобы выкрутить четыре винта длиной 2 мм с задней стороны устройства.

Вставьте пластиковую раздвижную лопатку в зазор задней крышки.

Аккуратно проведите пластиковой лопаткой по всему периметру зазора, отщёлкивая защёлки.

Осторожно приподнимите заднюю крышку и отсоедините ленточный кабель смарт-карты от материнской платы.

Выкрутите десять винтов длиной 3 мм с помощью отвёртки PH00 с защитного экрана.

Снимите серую заглушку порта для док-станции.

Аккуратно проведите пластиковой раздвижной лопаткой по всему периметру зазора, отщёлкивая защёлки.

Поднимите экран и отсоедините ленточный кабель сканера отпечатков пальцев от материнской платы.

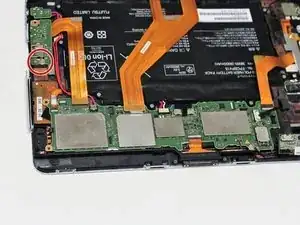

Выкрутите винт длиной 2 мм с помощью отвёртки PH1 с платы USB-порта.

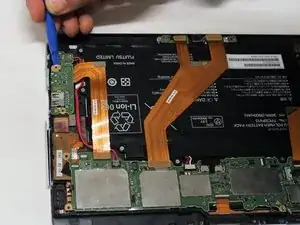

Отсоедините ленточный кабель периферийного USB-порта от материнской платы.

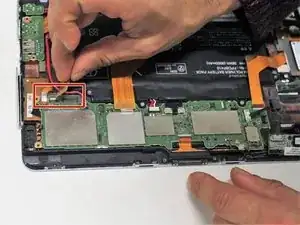

Поднимите плату USB вверх, чтобы извлечь её.
