Замена модулей динамиков Motion Computing LE1600

Положите устройство экраном вниз.

Сдвиньте переключатель блокировки батареи рядом с рычажком питания в положение «разблокировано».

Сдвиньте и удерживайте переключатель у вентилятора в положение «разблокировано». Крепко возьмите батарею и потяните её от планшета.

При установке батареи вставляйте конец у вентилятора первым. Убедитесь, что другой переключатель остаётся в положении «разблокировано», пока вы вталкиваете батарею на место.

Открутите панель жёсткого диска крестовой отвёрткой Phillips #1.

(Наше устройство не было передано с жёстким диском или панелью жёсткого диска)

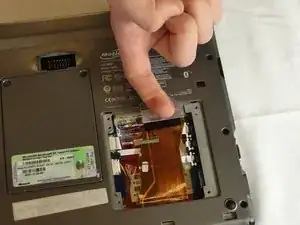

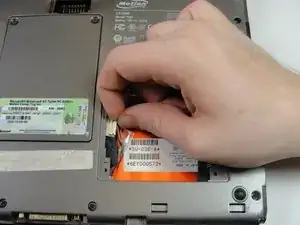

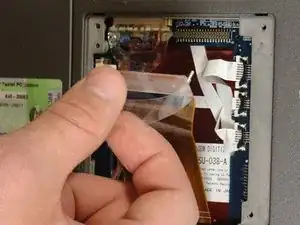

Потяните за прозрачную пластиковую вкладку, чтобы отсоединить жёсткий диск от планшета.

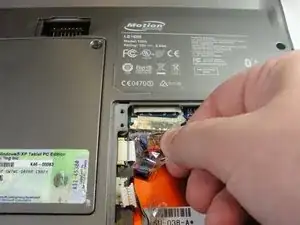

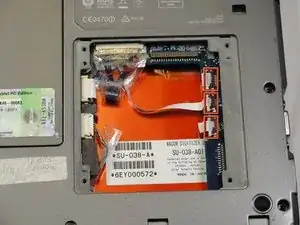

Чтобы отключить три белых ленточных кабеля на стороне, ближайшей к разъёму жёсткого диска, потяните за белые пластиковые вкладки.

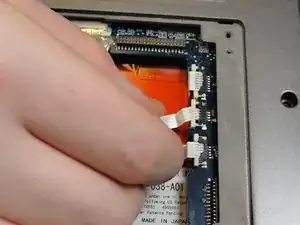

Потяните за коричневые вкладки, чтобы отключить белый ленточный кабель с другой стороны.

Внимание: не тяните за провода, тяните за пластиковые разъёмы.

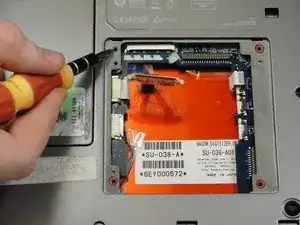

Чтобы отключить оставшиеся ленточные кабели, потяните пластиковые разъёмы от их соединений.

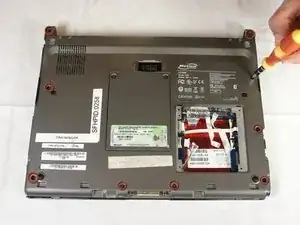

Крестовой отвёрткой Phillips #1 отвинтите девять винтов длиной 10 мм, удерживающих корпус.

Используя лопатку, нажмите пять защёлок на стороне, где была батарея.

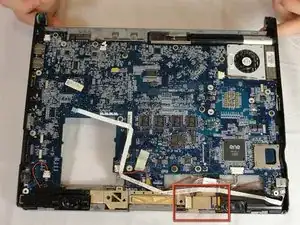

Это должно разделить две половины устройства. Аккуратно отложите часть с дисплеем в сторону.

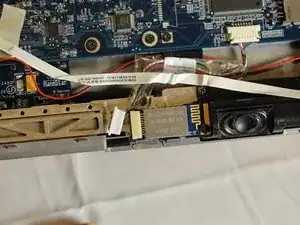

Найдите плату Bluetooth.

Отключите ленточный кабель, потянув за пластиковый разъём.

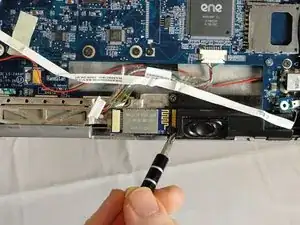

Открутите винт 4 мм, крепящий плату к планшету.

Поднимите плату из планшета и аккуратно отложите в сторону.

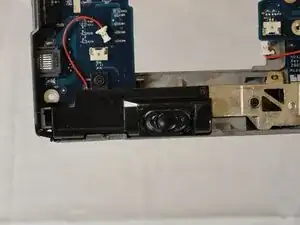

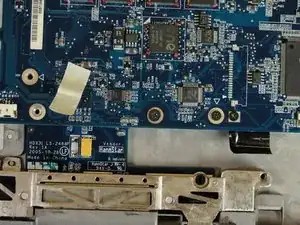

Найдите разъёмы динамиков на планшете и отключите их, потянув за пластиковые головки.

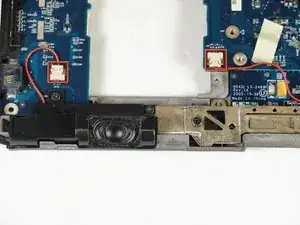

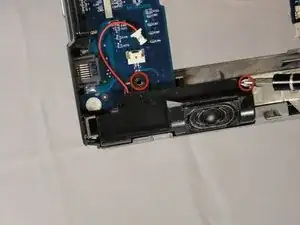

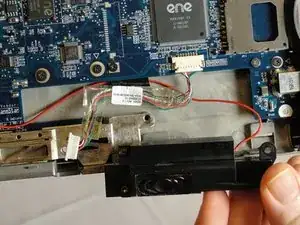

Чтобы снять динамик рядом с сетевым портом, открутите два чёрных винта 4 мм, крепящие его к планшету, и оттяните динамик.

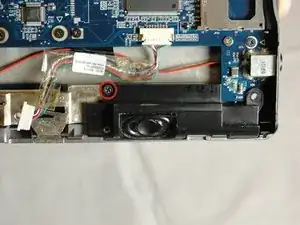

Чтобы снять динамик рядом с разъёмом для наушников, открутите один чёрный винт 4 мм, крепящий его к планшету.

Отклейте белую малярную ленту и чёрную электрическую ленту, удерживающие чёрный и красный провод.

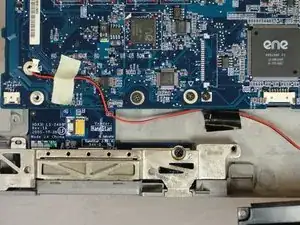

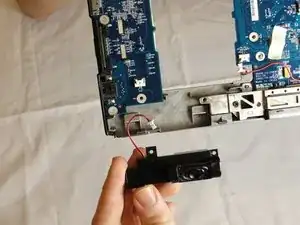

Выньте провод и динамик.
