Замена аудиоразъёма Azpen A909

Начните с откручивания двух винтов с крестообразной головкой Phillips #00 диаметром 1,4 мм в верхней части устройства.

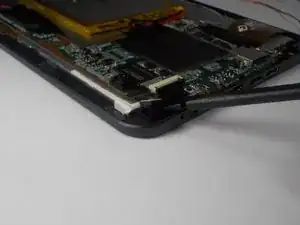

Далее аккуратно подденьте крышку пластиковой лопаткой или аналогичным инструментом, ослабляя все точки крепления. Две точки крепления обведены на изображении. Избегайте чрезмерного сгибания или вращения, так как это может сломать точки крепления.

После того как все точки крепления будут отщёлкнуты, крышка снимется с планшета.

Для установки крышки обратно просто защёлкните её на место и вновь вставьте два винта. Поскольку динамик не полностью закреплён внутри планшета, убедитесь, что он находится в положении, позволяющем ему поместиться в посадочное место динамика на крышке.

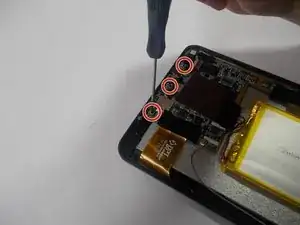

Снимите три винта диаметром 1,4 мм, фиксирующие плату на месте, с помощью отвёртки Phillips #00.

Аккуратно вытащите микрофон из посадочного места пальцами.

Не тяните слишком сильно или резко, так как это может повредить или оторвать провода от микрофона.

Вытащите фронтальную камеру из её посадочного места. При необходимости используйте лопатку.

Будьте осторожны при касании шлейфов питания, подключённых к камере. Они хрупкие.

Оттяните плату назад, чтобы открыть компоненты на её обратной стороне.

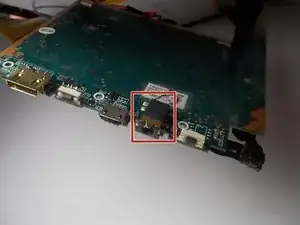

Аудиоразъём отмечен красным прямоугольником.

Плата по‑прежнему будет связана с остальной частью устройства через провода батареи и сенсорного экрана.

Если у вас нет опыта пайки, возможно, стоит ознакомиться с руководством по пайке и выпаиванию.

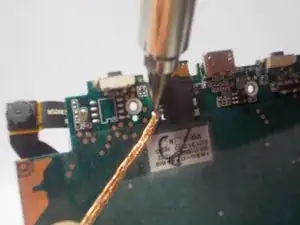

Выберите точку соединения и поместите паяльник на оплётку над существующим шариком припоя.

Держите паяльник на месте, пока припой не расплавится и не впитается в оплётку.

Повторите ту же процедуру для оставшихся трёх контактов.

Выдавите аудиоразъём, приложив давление к стороне, которая заподлицо с передней частью платы.
