Замена динамика Azpen A909
Если ваша любовь к громкой музыке привела к поломке динамика в планшете, не переживайте. Этот гид покажет вам, как извлечь изношенный динамик и заменить его новым.
Шаг 1

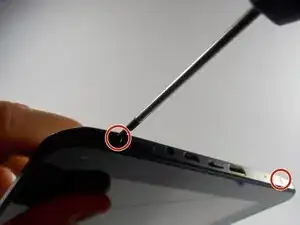

Начните с того, чтобы отвинтить два шурупа с головкой Phillips #00 диаметром 1.4 мм в верхней части устройства.
Шаг 2

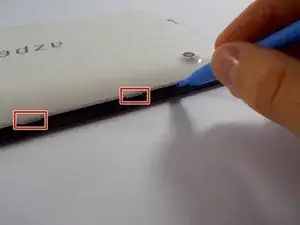

Затем аккуратно подденьте крышку пластиковым инструментом для открытия или аналогичным предметом, отпуская все крепления. Два из креплений обозначены на изображении. Избегайте чрезмерного сгибания или поворота, так как это может привести к поломке креплений.
Шаг 3

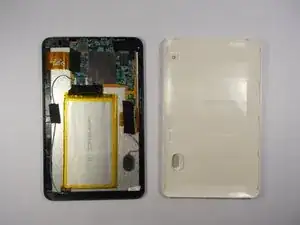

После того, как все крепления будут ослаблены, крышка поднимется с планшета.
Чтобы установить крышку на место, просто защелкните ее обратно и вставьте два шурупа. Поскольку динамик не полностью закреплен внутри планшета, убедитесь, что он находится в позиции, позволяющей ему вписаться в монтаж динамика на крышке.
Шаг 4

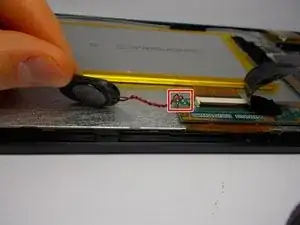

Осторожно отогните черную электрическую ленту, закрывающую контактные точки между проводами динамика и печатной платой. Контактные точки обозначены красным прямоугольником.
Шаг 5
Перед тем как начать пайку, возможно, будет полезно ознакомиться с руководством по пайке и распайке.

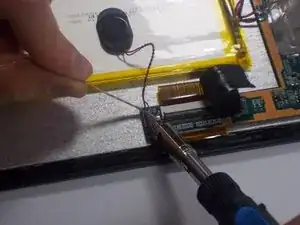

Растопите припой вокруг контактных точек с помощью паяльника, используя оплетку для впитывания расплавленного припоя.
После удаления припоя из контактных точек, оттяните провода от контактов на печатной плате.
При присоединении нового динамика не спаивайте два контактных точки вместе.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
