Chromo Inc. T2 Замена сенсорного экрана

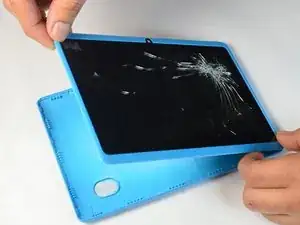

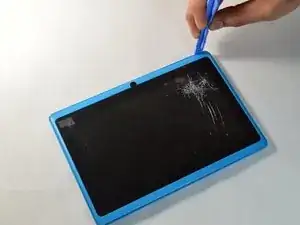

Поместите пластиковый инструмент для вскрытия между экраном и корпусом. Медленно проведите им по периметру корпуса, поддевая вниз, чтобы освободить петли, удерживающие обе части, и разделить их.

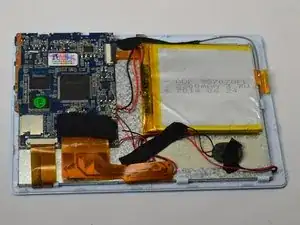

После разделения корпуса и экрана положите экран лицевой стороной вниз, чтобы видеть внутренние детали.

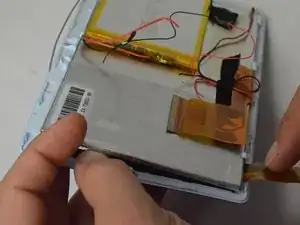

Отклейте ленту, фиксирующую крупный гибкий кабель.

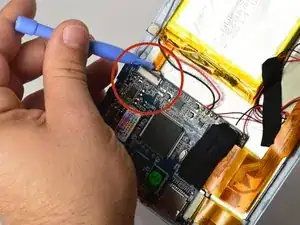

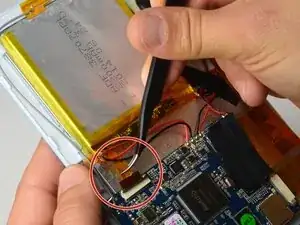

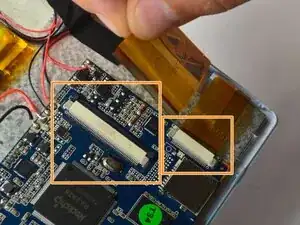

С помощью пластикового инструмента аккуратно отодвиньте серый разъем назад, чтобы освободить гибкие кабели, затем вытяните их.

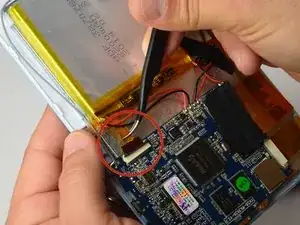

Используя маленький пластиковый инструмент для вскрытия, аккуратно отодвиньте серый разъем назад, чтобы разблокировать гибкий кабель.

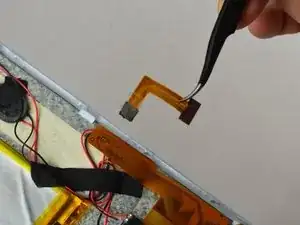

Пинцетом аккуратно захватите гибкий кабель и отключите его от разъема.

Пинцетом аккуратно захватите гибкий кабель и вытяните его, удерживая другой рукой камеру на месте. После извлечения камера свободна и её можно отложить в сторону.

Отверткой Phillips #00 извлеките три винта длиной 3 мм, крепящие материнскую плату.

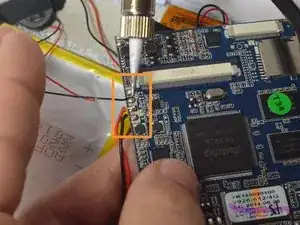

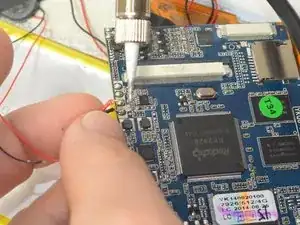

Припойником отсоедините шесть проводов на боковой части материнской платы.

Примечание: Запомните расположение этих проводов — неверное подключение при сборке может повредить устройство!

Припойник сильно нагревается, не прикасайтесь к нему, кроме рукоятки!

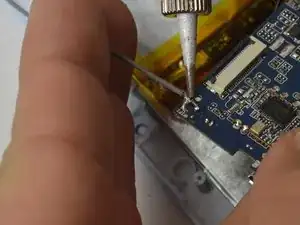

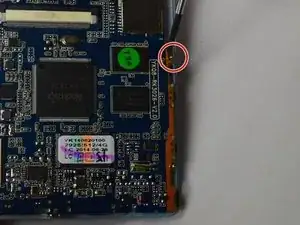

Припойником отпаивайте заземляющий кабель на материнской плате.

Припойник сильно нагревается, не прикасайтесь к нему, кроме рукоятки!

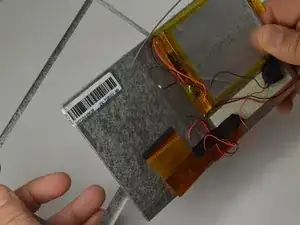

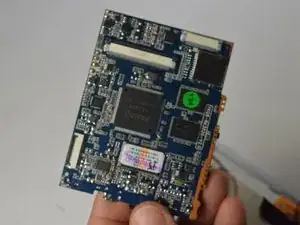

Теперь можно вынуть материнскую плату и отложить её в сторону.

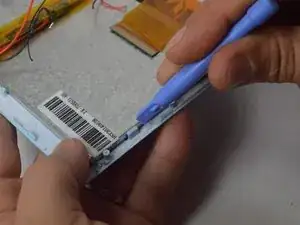

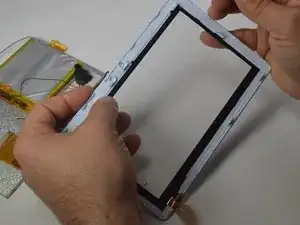

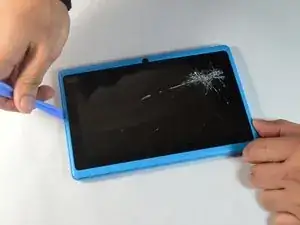

Пластиковым инструментом для вскрытия подденьте между пластиковым корпусом и экраном, чтобы освободить экран. Как только он освободится, начните отделять экран от корпуса.

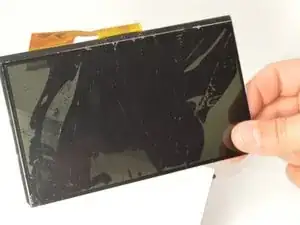

После извлечения из пластикового корпуса ваш сенсорный экран свободен и готов к замене.
