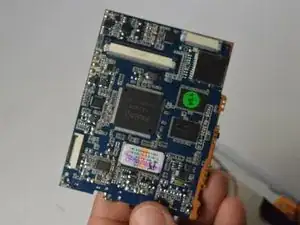

Замена материнской платы Chromo Inc. T2

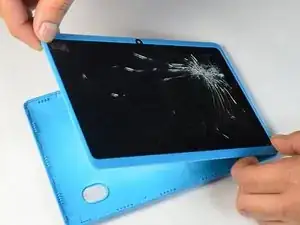

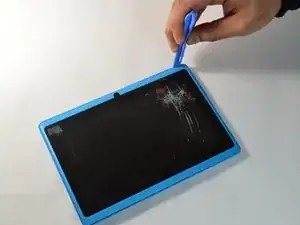

Вставьте пластиковый инструмент для открытия между экраном и корпусом. Осторожно двигайте им вокруг корпуса, поднимая вниз, чтобы освободить петли, соединяющие оба элемента, и отделить их.

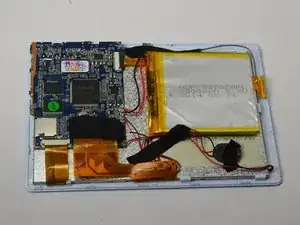

После отделения корпуса и экрана переверните экран лицом вниз, чтобы вы могли видеть внутренние части!

Отклейте ленту, удерживающую большой гибкий кабель на месте.

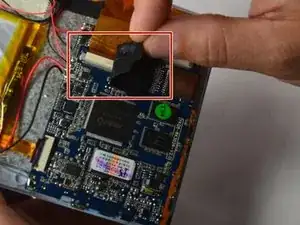

С помощью пластикового инструмента для открытия осторожно подденьте серый разъем, чтобы освободить гибкие кабели, а затем вытяните их.

С помощью маленького пластикового инструмента для открытия осторожно подденьте серый разъем, чтобы разблокировать гибкий кабель.

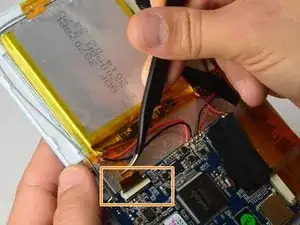

С помощью пинцета аккуратно возьмите гибкий кабель и отключите его от разъема.

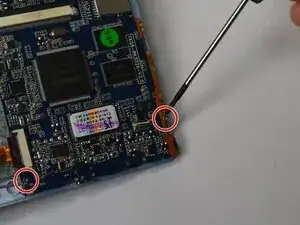

С помощью отвертки Phillips #00 удалите три винта по 3 мм, удерживающие материнскую плату.

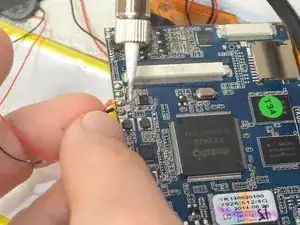

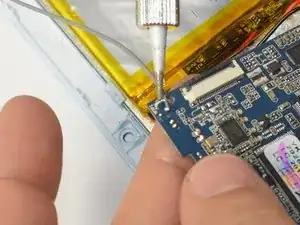

С помощью паяльника паяйте шесть проводов на стороне логической платы.

Запомните, куда идут эти провода, так как неправильное подключение может повредить устройство!

Паяльник очень горячий, осторожно не касайтесь ничего, кроме ручки!

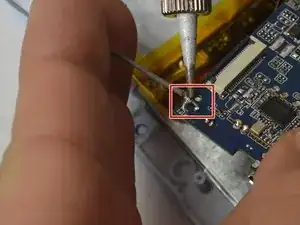

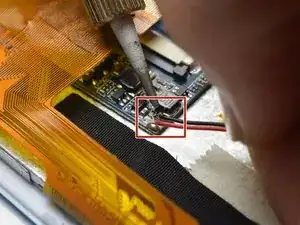

С помощью паяльника отпаяйте заземляющий кабель на материнской плате.

Перевод руководства с ifixit.com
