Замена аккумулятора Azpen A909

Планшеты

Если устройство не включается или быстро разряжается, возможно, вам нужно заменить аккумулятор. Этот гид предоставит вам шаги для снятия и установки аккумулятора в вашем Azpen A909.

Шаг 1

Начните с откручивания двух винтов с головкой Phillips #00 диаметром 1,4 мм в верхней части устройства.

Шаг 2

Затем аккуратно подденьте крышку с помощью пластикового инструмента или подобного устройства, ослабив все точки крепления. Две точки крепления отмечены на изображении. Избегайте чрезмерного сгибания или поворота, так как это может привести к поломке точек крепления.

Шаг 3

После того как вы освободите все точки крепления, крышка поднимется с планшета.

Чтобы установить крышку обратно, просто защелкните её на место и вновь вставьте два винта. Поскольку динамик не полностью зафиксирован внутри планшета, убедитесь, что он находится в положении, которое позволит ему поместиться в креплении динамика на крышке.

Шаг 4

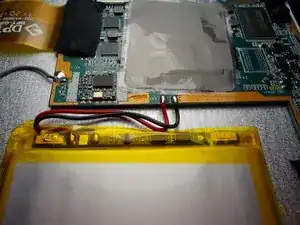

Аккуратно снимите ленту, расположенную в конце аккумулятора.

Не отрывайте ленту слишком резко, так как вы можете повредить красные и черные провода, соединяющие аккумулятор с устройством.

Шаг 5

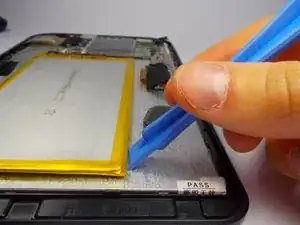

С помощью пластикового инструмента аккуратно подденьте края аккумулятора с обратной стороны сенсорного экрана. Начните с конца аккумулятора, противоположного соединительным проводам.

Как только края будут свободны, медленно продвигайтесь внутрь с помощью инструмента, пока аккумулятор не освободится. Это может занять некоторое время, так как было использовано много клея для крепления аккумулятора на месте.

Будьте осторожны, чтобы не повредить провода, соединяющие аккумулятор с платой или сенсорным экраном под аккумулятором.

Шаг 6

Если вы новичок в пайке, вам стоит ознакомиться с гидом по пайке и распайке iFixit.

Выберите точку подключения и поместите паяльник на верхней части флюс-волокна над существующим шариком припоя.

Держите паяльник в этом положении, пока припой не растает и не впитается в волокно.

Повторите ту же процедуру с оставшимся разъемом.

Снимите старый аккумулятор с сенсорного экрана. Убедитесь, что весь припой был удален перед тем, как оттянуть провода от платы. Провода должны легко выйти с минимальным сопротивлением.

При пайке выводов для нового аккумулятора будьте особенно осторожны, чтобы не

Перевод руководства с ifixit.com
