Как заменить антенну Wi-Fi в Azpen A720

Планшеты

В этом руководстве будет продемонстрирована замена внутренней антенны Wi-Fi в Azpen A720. В современную цифровую эпоху Wi-Fi является необходимым как для работы, так и для отдыха. Однако в те моменты, когда сигнал Wi-Fi может быть не таким сильным, как вам хотелось бы, это может быть связано с неисправной или устаревшей антенной Wi-Fi. Замена антенны может существенно улучшить скорость вашего интернета и соединение. Это руководство поможет вам пройти все этапы замены антенны Wi-Fi, начиная с определения правильной замены и заканчивая безопасной установкой, гарантируя вам максимальную производительность вашей сети. Это простое руководство сделает процесс легким и понятным, независимо от вашего технического фона!

Шаг 1

Используйте отвертку Phillips #00, чтобы удалить два винта по 4 мм, расположенные на верхнем крае планшета рядом с кнопкой питания.

Шаг 2

Используйте пластиковый инструмент для открытия, чтобы поддеть белую крышку от серебряной рамки. Начните у разъема micro SD.

Проводите пластиковым инструментом вокруг периметра корпуса, пока задняя часть не будет отсоединена.

Шаг 3

Снимите заднюю крышку.

Шаг 4

Найдите серый провод, подключенный к материнской плате и аккумулятору. Это антенна Wi-Fi.

Шаг 5

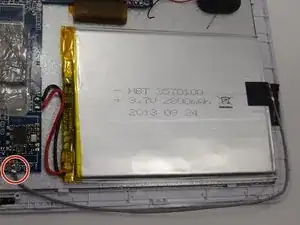

Найдите соединение, где антенна Wi-Fi припаяна к материнской плате.

Используя паяльник, расплавьте паяное соединение между проводом и материнской платой и отсоедините провод.

Паяльник становится очень горячим, будьте осторожны, чтобы не прикоснуться к кончику и не получить ожоги. Нажмите здесь, чтобы узнать, как паять.

Шаг 6

Найдите черную наклейку, соединяющую антенну Wi-Fi с аккумулятором.

Снимите черную наклейку с аккумулятора, чтобы отсоединить антенну Wi-Fi.

Удалите и замените неисправный провод.

Заключение

Для сборки вашего устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
