Замена микрофона Azpen A909

Начните с отвинчивания двух винтов с крестообразной шлицей Phillips #00 диаметром 1,4 мм в верхней части устройства.

Далее аккуратно подденьте крышку пластиковым инструментом для вскрытия или аналогичным приспособлением, освободив все точки крепления. Две точки крепления обведены на изображении. Избегайте чрезмерного изгиба или поворота, так как это может повредить точки крепления.

После освобождения всех точек крепления крышка снимется с планшета.

Чтобы установить крышку обратно, просто защёлкните её на место и вставьте два винта. Поскольку динамик не полностью зафиксирован внутри корпуса планшета, убедитесь, что он расположен так, чтобы поместиться в монтажное гнездо динамика на крышке.

Если Вы никогда не паяли, в интернете и на iFixit есть руководства, которые упрощают изучение навыка. Рекомендуем ознакомиться с пайкой перед продолжением.

Теперь можно приступать к процессу пайки. Вам понадобятся паяльник, припой и оплетка для отпаивания.

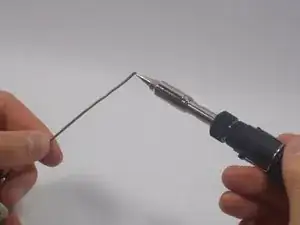

Очистите жалом паяльника, расплавив небольшое количество припоя на его наконечнике. Затем вытрите наконечник паяльника о влажную губку.

Если Вы новичок в пайке, рекомендуется ознакомиться с руководством iFixit по пайке и отпаиванию.

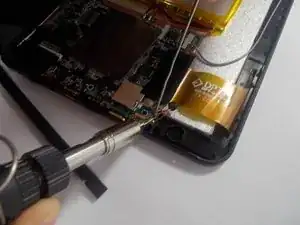

Разместите оплетку для отпаивания поверх имеющейся припаянной точки.

Держите паяльник на месте, пока припой не расплавится и не впитается в оплетку.

Повторите ту же процедуру для оставшегося контакта.

Оттяните отпаянные провода от платы. Они должны отойти с небольшим или нулевым сопротивлением. Если провода не отделяются легко, удалите больше припоя с контактных точек при помощи оплетки.

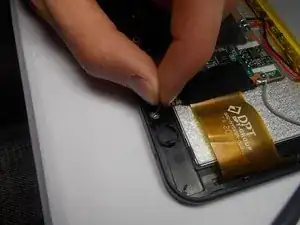

Удерживая провода, медленно извлеките микрофон из его посадочного места. Может потребоваться небольшое усилие.
