Замена материнской платы Azpen A740

Используйте пластиковый инструмент для открытия или черный лопатка для поднятия задней панели планшета.

Вы должны увидеть материнскую плату, динамик и батарею.

Камера обведена красным квадратом.

Камера расположена в верхней части устройства и крепится одним винтом диаметром 3,75 мм, который находится внутри красного круга, и одним зажимом, который находится внутри оранжевого прямоугольника.

Сначала снимите винт, соединяющий камеру с материнской платой.

Разъем ZIF, соединяющий камеру с материнской платой.

Сейчас, когда пластиковая часть снята с камеры, пользователь может отсоединить камеру от материнской платы, подняв черный зажим и выдвинув камеру.

Здесь вы можете видеть, что задняя камера сверху, а передняя камера также сверху. Как видите, невозможно заменить одну камеру и оставить другую.

Вот как выглядит камера после полного удаления из планшета.

Это место, где ранее находилась камера, сюда должна быть установлена новая камера.

Теперь вы можете установить новую камеру.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

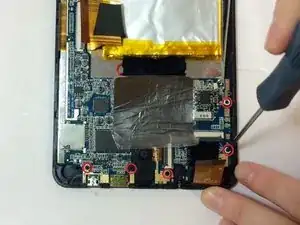

Открутите материнскую плату от рамки с помощью отвертки с пентагональной головкой; на ней 7 винтов (3,53 мм-4,53 мм), из которых 2 из 7 удерживают динамик на месте и 1 из 7 удерживает камеру на месте, которую вы уже сняли.

Вам не нужно снимать 2 винта, соединяющих динамик.

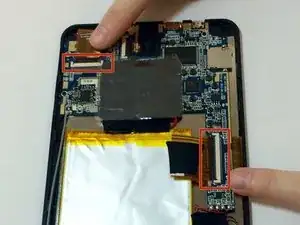

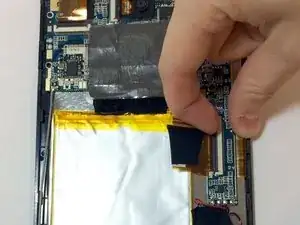

Должно быть два зажима, которые также удерживают материнскую плату на месте, они должны выглядеть аналогично тому, что удерживало камеру. Отщелкните их так же, как и камеру.

Теперь начинается процесс вспайки. Если вы никогда этого не делали раньше, вам может быть полезно прочитать это: Как паять и разпаивать соединения

Всего должно быть 7 проводов, которые нужно распаять: 2, соединенные с динамиком, 2, соединенные с экраном, 2, которые напрямую соединены с батареей, и 1, соединенный с толстым проводом, который приводит к наклейке на батарее.

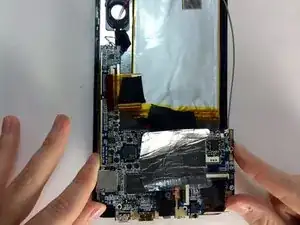

Когда все соединения сняты с материнской платы, ее можно удалить, осторожно поддев пластиковым инструментом снизу материнской платы и приподняв ее снизу экрана.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
