Замена сенсорного экрана Azpen A720
Сенсорный экран встроен во внешнюю переднюю панель вашего планшета Azpen A720. Если передний сенсорный экран треснул или некорректно реагирует на касания, его следует заменить. Эта замена имеет среднюю сложность и может потребовать времени и терпения, но это руководство поможет вам в процессе замены передней панели и сенсорного экрана планшета.
Шаг 1
Используйте отвертку Phillips #00, чтобы выкрутить два винта 4 мм, расположенные на верхнем торце планшета рядом с кнопкой питания.
Шаг 2

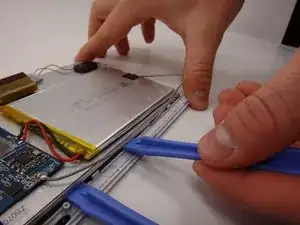

Используйте пластиковый инструмент для открытия, чтобы отковырнуть белую заднюю крышку от серебристой рамки. Начните рядом с гнездом micro SD.
Проведите пластиковым инструментом по периметру корпуса, пока задняя крышка полностью не отсоединится.
Шаг 3
Снимите заднюю крышку.
Шаг 4

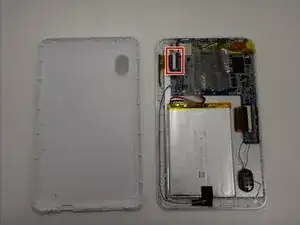

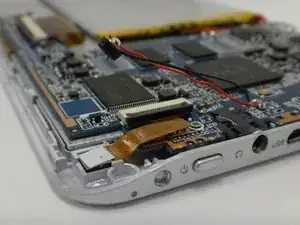

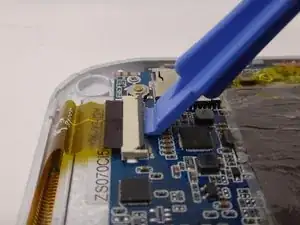

Используя пластиковый инструмент для открытия, аккуратно подденьте фиксатор для ZIF-кабеля.
ZIF-разъем хрупкий. Будьте осторожны, чтобы не повредить защелку!
Шаг 5

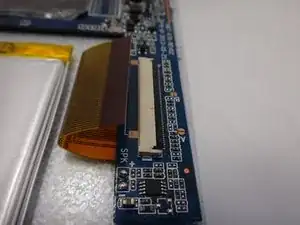

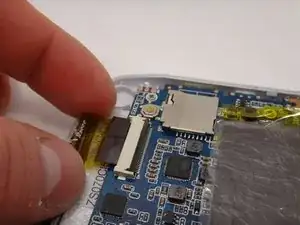

Аккуратно извлеките ZIF-кабель из разъема.
Шаг 6

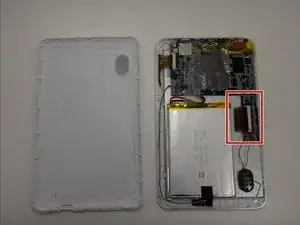

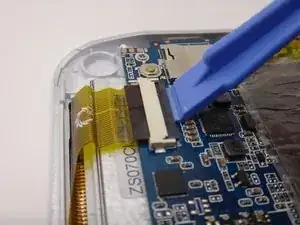

Отсоедините второй ZIF-разъем тем же способом, что и ранее.
Шаг 7

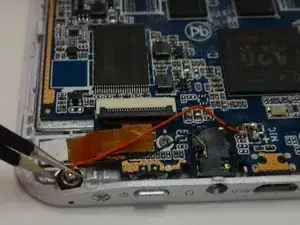

Найдите микрофон. Он расположен в верхней части устройства рядом с аудиоразъемом.
Пинцетом аккуратно извлеките микрофон.
Не забудьте вставить микрофон обратно при сборке!
Шаг 8

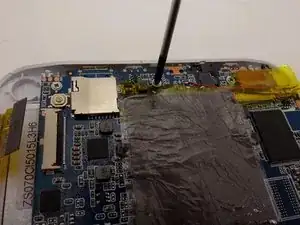

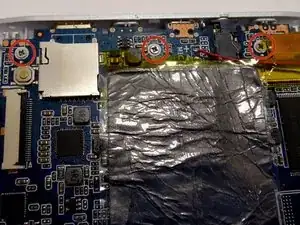

Выкрутите три винта 4 мм Phillips #00, фиксирующие материнскую плату.
Шаг 9

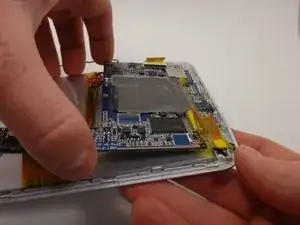

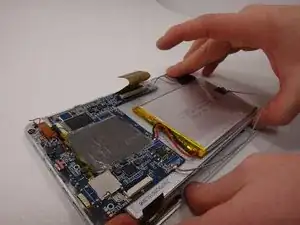

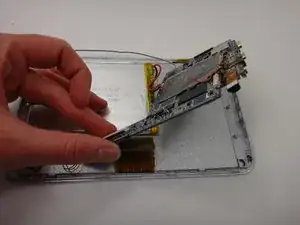

Достаньте материнскую плату из корпуса, стараясь не повредить оставшиеся провода.
Допустимо, если клавиши выпадут из корпуса.
Переверните материнскую плату так, чтобы она лежала вверх ногами и не мешала металлической задней панели.
Шаг 10

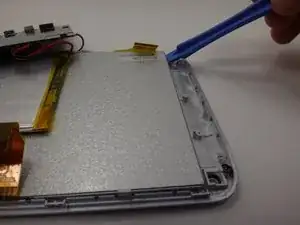

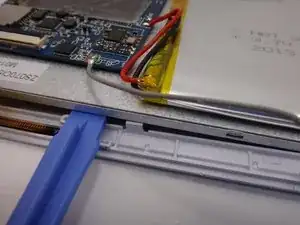

Начиная от края, используйте пластиковый инструмент для открытия, чтобы осторожно отстегнуть переднюю панель от металлической задней панели.
Оставьте пластиковый инструмент под металлической задней панелью, чтобы приподнять её.
При необходимости отодвиньте материнскую плату в сторону.
Шаг 11

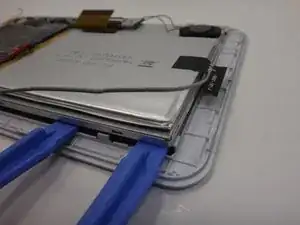

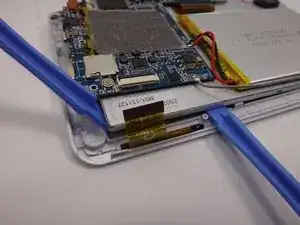

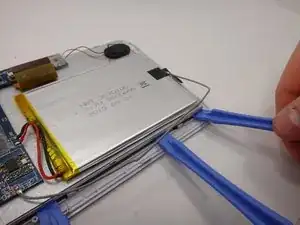

Вторым пластиковым инструментом подденьте прилегающую сторону металлической задней панели от передней панели/сенсорного экрана.
Подденьте близко к пластиковым защелкам, чтобы не сломать их.
Оставьте пластиковый инструмент под металлической задней панелью, чтобы приподнять её.
Шаг 12

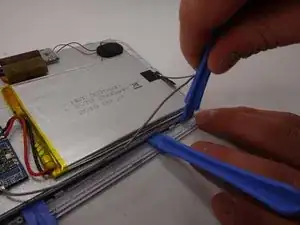

Снимите первый пластиковый инструмент и используйте его, чтобы поддеть вдоль второго края.
Проводите инструментом вдоль кромки, пока он не приблизится к следующей защелке, и аккуратно приподнимите металл.
Шаг 13
Используйте третий пластиковый инструмент, чтобы поддеть угол планшета и снять металлическую заднюю панель.
Шаг 14

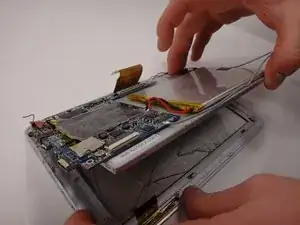

Поднимите металлическую заднюю панель с приподнятого края, чтобы снять её с передней панели.
Замените разбитую переднюю панель и сенсорный экран на новую.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
